20

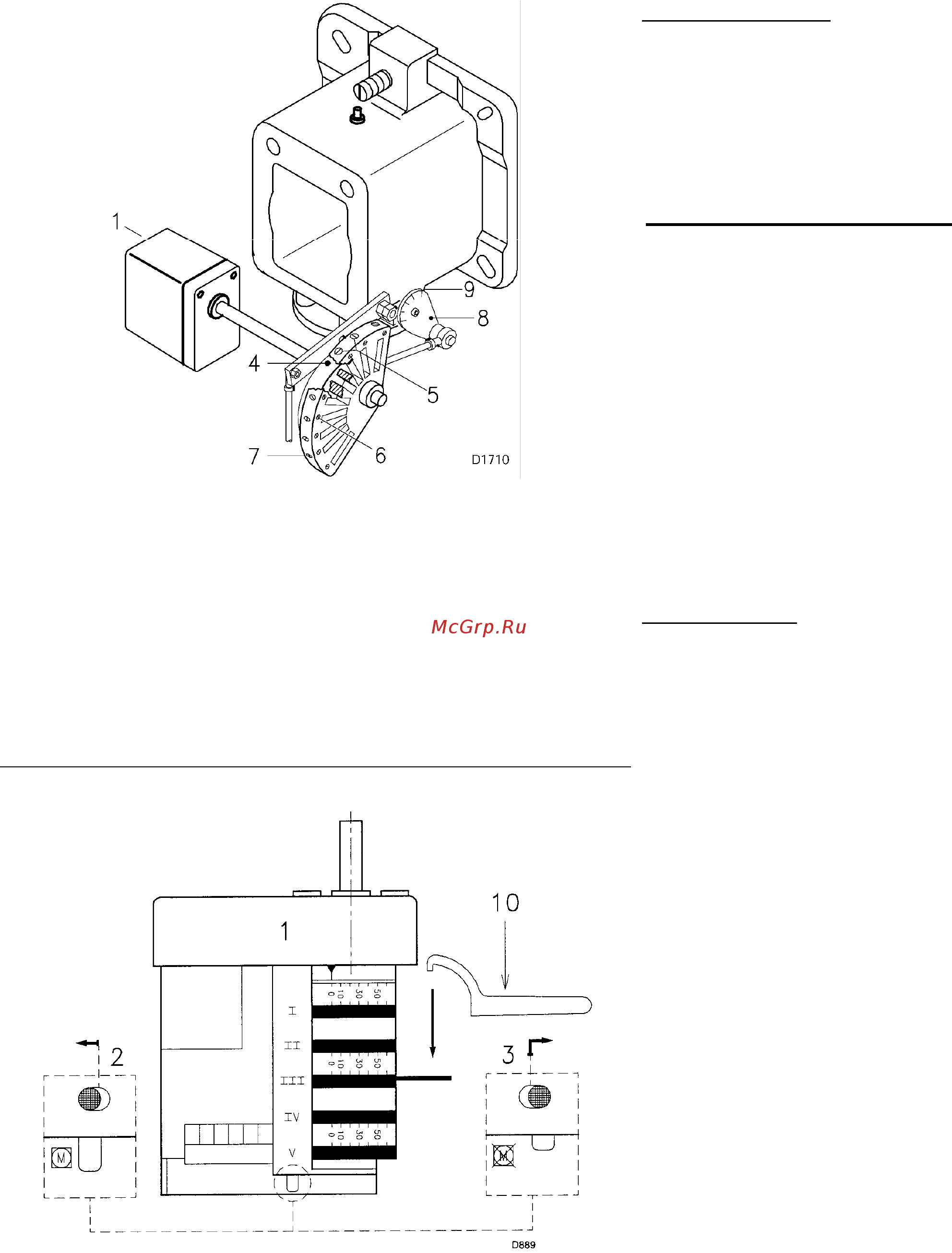

1 серводвигатель
2 серводвигатель (1) – эксцентрик (4): сцеплены
3 серводвигатель (1) – эксцентрик (4): расцеплены
4 эксцентрик с изменяемым профилем
5 винты для изменения начального участка профиля эксцентрика
6 винты для фиксации настройки
7 винты для изменения конечного участка профиля эксцентрика
8 градуированный сектор дроссельной заслонки газа
9 стрелка градуированного сектора 8
10 ключ для регулировки кулачка III.
(А)
(В)
Регулировка воздуха
Постепенно измените
конечный участок профиля
эксцентрика (4) (рисунок А), с
помощью винтов эксцентрика (7)
(А).
- для увеличения расхода
воздуха затяните винты
- для уменьшения расхода
воздуха ослабьте винты.
3 – МИНИМАЛЬНАЯ
МОЩНОСТЬ
Минимальная мощность
должна находиться внутри
рабочей области, приведенной в
диаграммах на странице 6.
Нажмите кнопку (2)
(рисунок А) на странице 19
«уменьшение мощности» и
держите ее нажатой, пока
серводвигатель не закроет
воздушную заслонку и
дроссельную заслонку газа до
30°, то есть до значения,
установленного на заводе.
Регулировка газа
Измерьте расход газа на
счетчике.
- если вы хотите уменьшить его
расход, немного уменьшите угол
кулачка III (рисунок В), делая
небольшие последовательные
перемещения, то есть начните
от угла 30°, затем перейдите к
28° , 26° и так далее…
- если же вы хотите увеличить его
расход, слегка нажмите на
кнопку (2) рисунок (А) на
странице 19 (откройте
дроссельную заслонку газа на 10
- 15°), увеличьте угол
эксцентрика III (В), делая
небольшие последовательные
перемещения, то есть начните
от угла 30°, затем перейдите к
32° , 34° и так далее…
Затем нажмите кнопку
«уменьшение мощности» и
держите ее нажатой, пока
серводвигатель не вернется в
положение, соответствующее
минимальному углу открытия и
измерьте расход газа.
