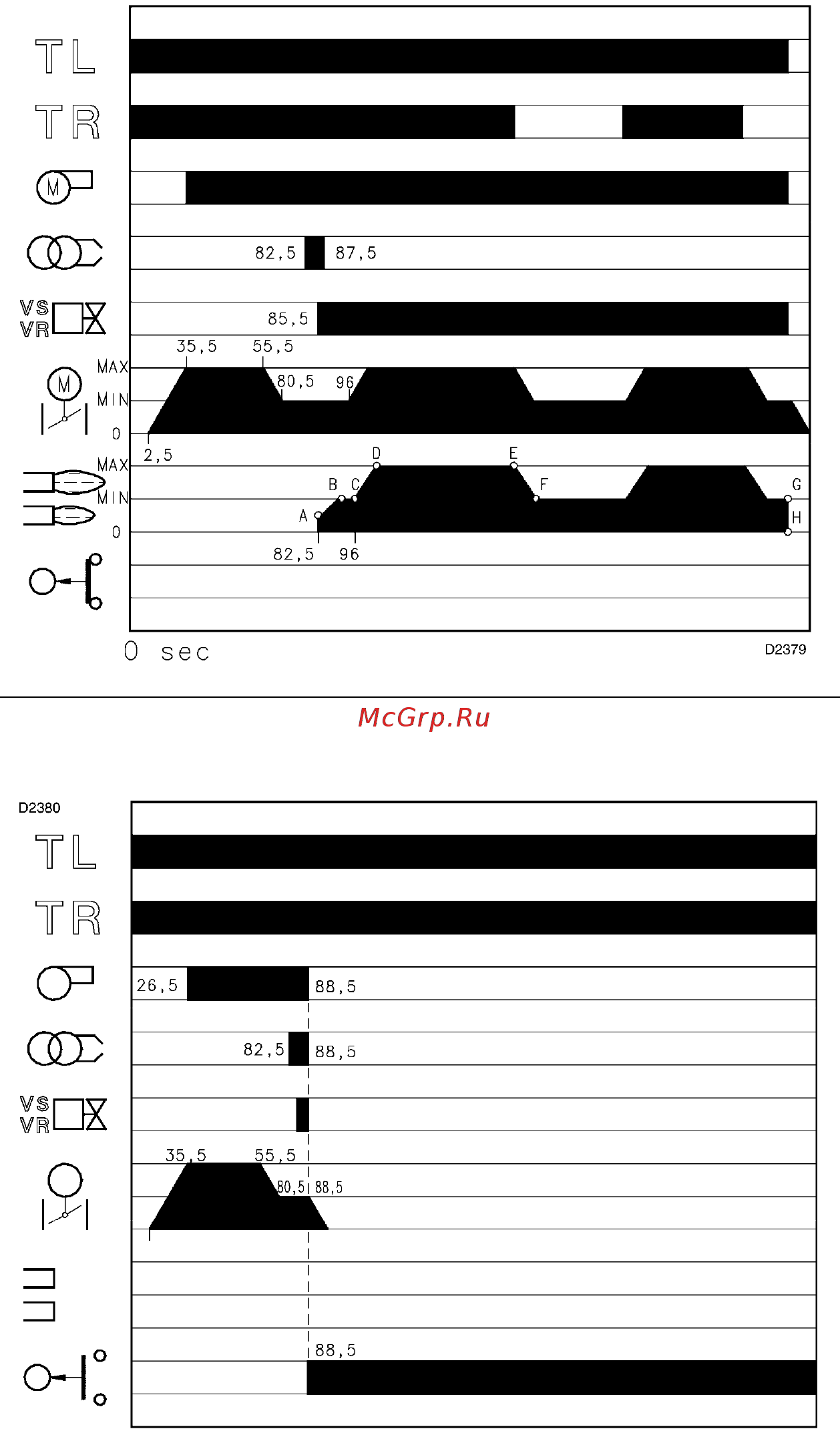

РАБОТА ГОРЕЛКИ
ПРАВИЛЬНЫЙ РОЗЖИГ
(n° = количество секунд с момента 0)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПУСК ГОРЕЛКИ (рис. А)
• 0с: замыкание дистанционного
управления TL
• 2,5 с: Включается серводвигатель:
он поворачивается вправо на 130°,
то есть до замыкания контакта на
кулачке I (рисунок Е на странице 17).
Воздушная заслонка
устанавливается на максимальную
производительность
• 35,5с: Начинается программа
автомата горения.
Включается двигатель вентилятора.
Этап предварительной продувки,
расход воздуха соответствует
максимальной мощности.
Продолжительность 20 секунд.
• 55,5с: серводвигатель
поворачивается влево на угол,
который установлен на кулачке III
(рисунок Е на странице 17) –
минимальная мощность.
• 80,5с: воздушная заслонка и
дроссельная газовая заслонка
устанавливаются на минимальную
производительность; кулачок III (D)
страница 17 повернут на 30°.
• 82,5с: на электроде розжига
проскакивает искра.
• 85,5с : открываются
предохранительный клапан VS и
регулировочный клапан VR, быстрое
открывание. Зажигается пламя на
маленькой мощности, точка А.
После этого происходит
постепенное увеличение
производительности, вентиль VR
медленно открывается до
достижения минимальной мощности,
точка В.
• 87,5с : Искра пропадает.
• 96с: Заканчивается цикл пуска
блока управления (автомата
горения).
