26

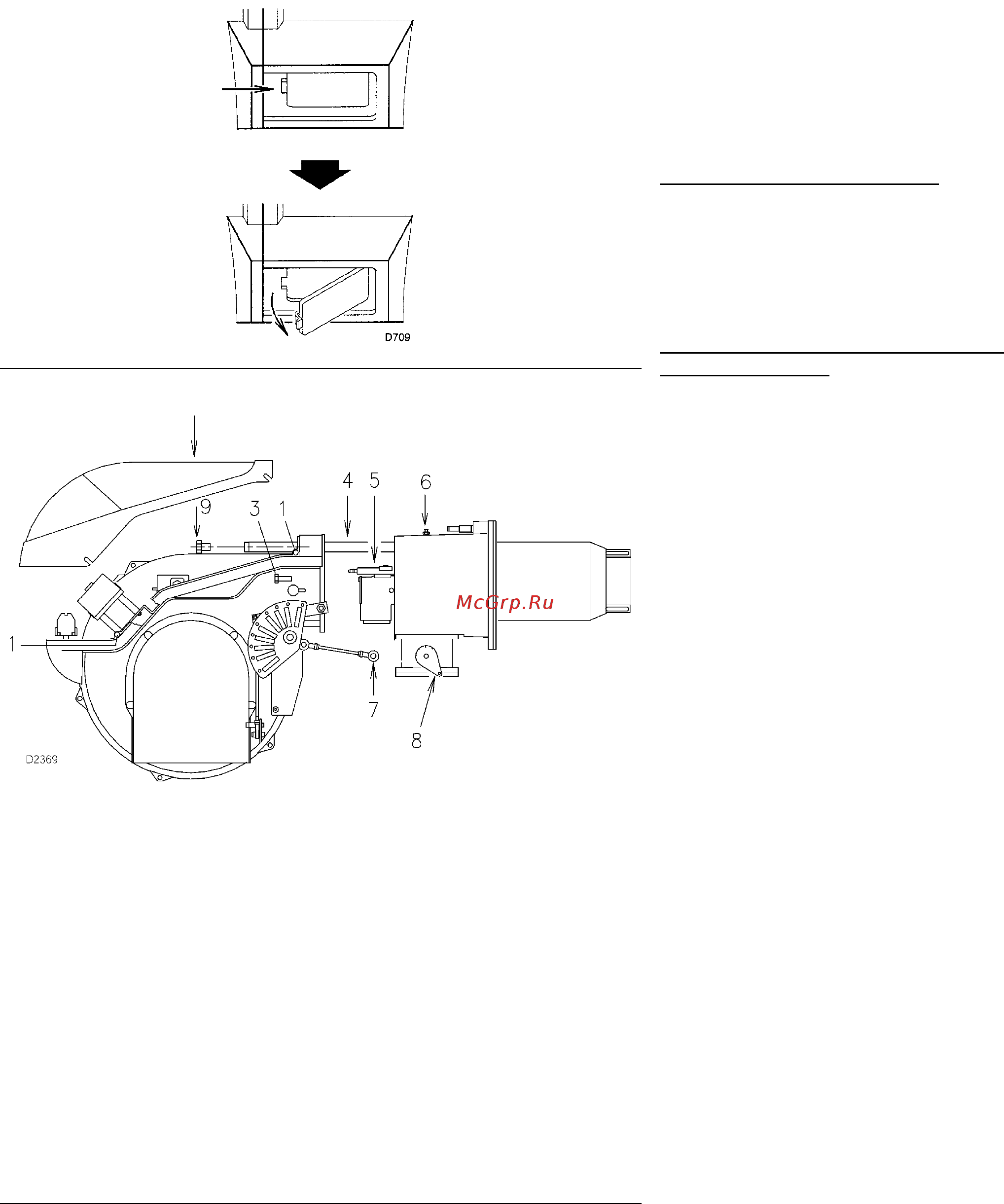

ГЛАЗОК КОНТРОЛЯ ПЛАМЕНИ
(А)
ОТКРЫВАНИЕ ГОРЕЛКИ
(В)
ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА (при
работающей горелке)
• Отсоедините один провод реле
минимального давления газа:
• Разомкните дистанционный
регулятор TL:
• Разомкните дистанционный
регулятор TS:
Горелка должна остановиться
• Отсоедините общий провод Р реле
максимального давления газа:
• Отсоедините общий провод Р реле
давления воздуха:
• Отсоедините провод датчика
ионизации:
Должна произойти аварийная
остановка горелки
• Убедитесь, что все механические
элементы регулировочных
устройств хорошо затянуты.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Процесс горения
Проанализируйте дымогарные
газы. Если где-то по сравнению с
предыдущими проверками
произошли сильные изменения,
значит, там особенно внимательно
надо будет произвести техническое
обслуживание.
Утечки газа
Убедитесь, что в
трубопроводе, соединяющем счетчик
газа и горелку, нет утечек газа.
Фильтр газа
Заменяйте фильтр газа, когда
он загрязняется.
Глазок пламени
Протирайте стекло глазка для
визуального контроля пламени
(рисунок А).
Головка горелки
Откройте горелку и
проверьте, чтобы все элементы
горелки были целы и исправны, не
деформированы из-за высокой
температуры, не были грязными и
стояли на своих местах. В случае
сомнений снимите колено (5)
(рисунок В).
Серводвигатель
Отсоедините эксцентрик (4) (рисунок А на странице 20 от серводвигателя, нажав и сместив вправо
кнопку (3) (рисунок В) на странице 20 и вручную проверьте как он вращается, вперед и назад, он должен
вращаться легко. Снова наденьте эксцентрик, сместив влево кнопку (2) (рисунок В) на странице 20.
