21
Регулировка газа
Измерьте расход газа на счётчике.
Примерное значение можно получить из таблицы,
приведённой на странице 38. Для этого считайте давление
газа на манометре, показанном на рисунке 30 на странице
21, и следуйте инструкциям, приведённым на странице 38.
− Если необходимо уменьшить расход, снизьте давление
газа на выходе регулятора давления, а если оно уже на
минимуме, закройте немного регулировочный клапан VR.
− Если необходимо увеличить расход, повысьте давление
газа на выходе регулятора.
Регулировка воздуха
Измените профиль эксцентрика (4) (рисунок 28),
поворачивая винты (7).
- для увеличения расхода воздуха затягивайте винты
- для уменьшения расхода ослабляйте винты.
Минимальная мощность
Минимальная мощность выбирается внутри рабочего
диапазона, изображённого на странице 7.
Нажмите кнопку (2) (рисунок 27), «уменьшение мощности»,
и удерживайте ее нажатой до тех пор, пока серводвигатель
не закроет воздушную заслонку и дроссельную заслонку
газа до 65° (это заводская настройка).
Регулировка газа
Измерьте расход газа по счетчику.
- если вы хотите уменьшить расход, немного уменьшите
угол кулачка III (рис. 29), делая небольшие
последовательные перемещения, то есть начните от угла
65°, затем перейдите к 63° , 61° и так далее…
- если же вы хотите увеличить его расход, чуть-чуть
нажмите кнопку «увеличение мощности» (2) (рис. 27)
(откройте дроссельную заслонку газа на 10-15°) и
увеличьте угол кулачка III (Рис. 29), делая небольшие
последовательные перемещения, то есть начните от угла
65°, затем перейдите к 67° , 69° и так далее…
Затем нажмите кнопку «уменьшение мощности», верните
серводвигатель в положение, соответствующее
минимальному открыванию и измерьте расход газа.
ЗАМЕЧАНИЕ
Серводвигатель сам настроится при регулировке кулачка
III, только когда его угол уменьшается. Если же угол
кулачка необходимо увеличить, сначала увеличьте угол
серводвигателя кнопкой «увеличение мощности», затем
увеличьте угол кулачка III, а потом верните серводвигатель
в положение, соответствующее минимальной мощности с
помощью кнопки «уменьшение мощности». Если
необходимо отрегулировать кулачок III, особенно
небольшие изменения, можно использовать специальный
ключ (10).
Регулировка воздуха
Постепенно изменяйте начальный профиль эксцентрика (4),
поворачивая винты (5). Старайтесь не поворачивать
первый винт: от этого винта зависит полное закрытие
воздушной заслонки.
Промежуточные производительности
Регулировка газа
Не требуется никакой регулировки
Регулировка воздуха
Чуть-чуть нажмите кнопку «увеличение мощности» (2) (рис.
27), серводвигатель должен повернуться примерно на 15°.
Отрегулируйте винты так, чтобы добиться оптимального
горения. Продолжайте таким же образом со следующими
винтами. Следите за тем, чтобы профиль эксцентрика
изменялся плавно.
Погасите горелку с помощью выключателя (1) (Рис. 27),
положение OFF, отсоедините эксцентрик (4) от
серводвигателя, для этого нажмите и переведите вправо
кнопку (3) и, вручную повернув несколько раз вперед и
назад эксцентрик (4), убедитесь в том, что он
поворачивается мягко и не заедает.
Снова сцепите эксцентрик (4) и серводвигатель, сместив
влево кнопку (2).
По возможности старайтесь не трогать винты на концах
эксцентрика, которые были отрегулированы ранее, при
настройке открытия заслонки на максимальной и на
минимальной мощностях.
После окончания регулировки зафиксируйте эксцентрик
винтами (6).
ЗАМЕЧАНИЕ
После окончания регулировки МАКСИМАЛЬНОЙ –
МИНИМАЛЬНОЙ – ПРОМЕЖУТОЧНОЙ мощностей, вновь
проверьте розжиг: шум должен быть такой же, как и
последующей работе. Если же горелка будет работать с
пульсацией, уменьшите мощность при розжиге.
1 серводвигатель
2 серводвигатель 1) – эксцентрик )4: сцеплены
3 серводвигатель 1) – эксцентрик )4: расцеплены
4 эксцентрик с изменяемым профилем
5 винты для изменения начального участка профиля
6 винты для фиксирования регулировки
7 винты для изменения конечного участка профиля
8 градуированный сектор дроссельной заслонки газа
9 стрелка градуированного сектора 8
10 ключ для регулировки кулачка III

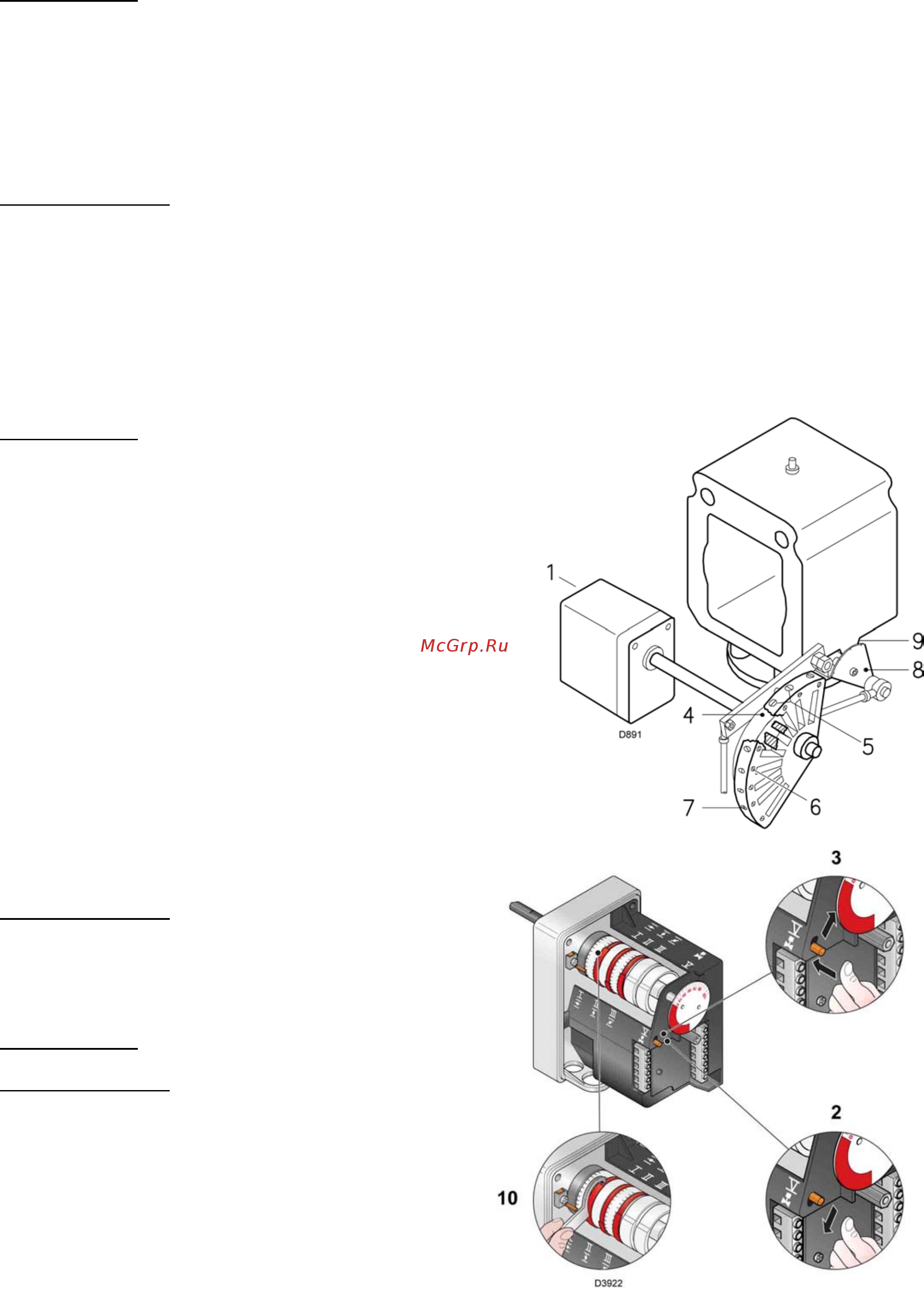

Рис. 28
Рис. 29
