14

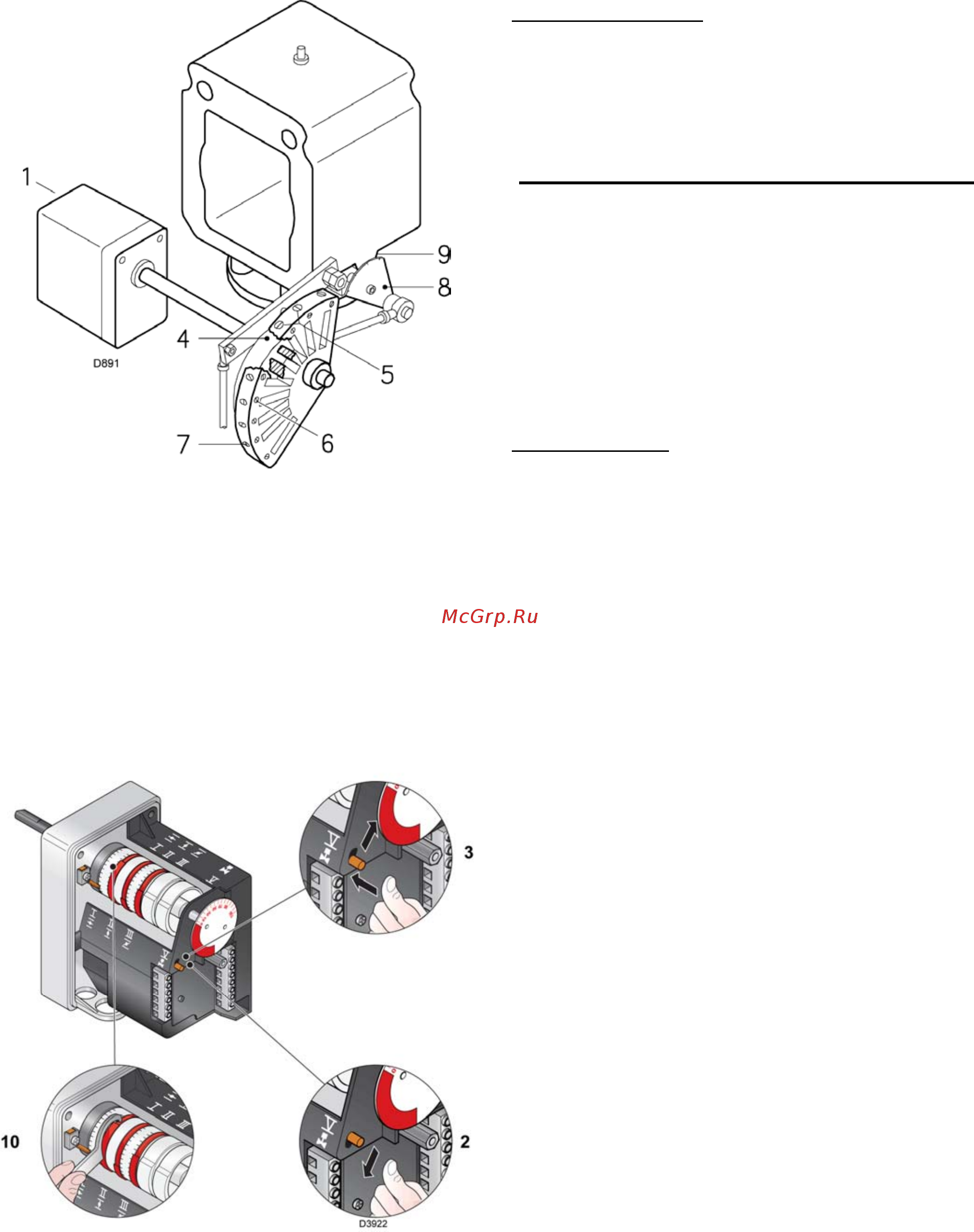

1 серводвигатель
2 серводвигатель 1) – эксцентрик )4: сцеплены
3 серводвигатель 1) – эксцентрик )4: расцеплены
4 эксцентрик с изменяемым профилем
5 винты для изменения начального профиля
6 винты для фиксирования регулировки
7 винты для изменения конечного профиля
8 градуированный сектор дроссельного клапан газа
9 стрелка градуированного сектора
10 ключ для регулировки кулачка III
(А)
(В)
Регулировка воздуха
Измените профиль эксцентрика (4) (рисунок А),
поворачивая последовательно один за другим
винты (7).
- для увеличения расхода воздуха затяните
винты
- для уменьшения расхода воздуха ослабьте
винты.
3 – МИНИМАЛЬНАЯ МОЩНОСТЬ
Минимальная мощность должна находиться
внутри рабочей области, приведенной на схемах
на странице 7.
Нажмите кнопку (2) (рисунок А) на странице 13 в
положение «уменьшение мощности» и
удерживайте ее нажатой до тех пор, пока
серводвигатель не закроет воздушную заслонку и
дроссельный клапан газа до 20° (это заводская
настройка).
Регулировка газа
Измерьте расход газа по счетчику.
- если вы хотите уменьшить его расход,
немного уменьшите угол кулачка III (В), делая
небольшие последовательные перемещения,
то есть начните от угла 20°, затем перейдите к
18° , 16° и так далее…
- если же вы хотите увеличить его расход, чуть-
чуть нажмите кнопку «увеличение мощности»
(2) (рис.А на странице 19) (откройте
дроссельный клапан газа на 10-15°) и плавно
увеличьте угол кулачка III (В), делая
небольшие последовательные перемещения,
то есть начните от угла 20°, затем перейдите к
22° , 24° и так далее…
Затем нажмите кнопку «уменьшение мощности»,
верните серводвигатель в положение,
соответствующее минимальному открыванию и
измерьте расход газа.
ЗАМЕЧАНИЕ
Серводвигатель сам настроится при регулировке
кулачка III, только когда его угол уменьшается.
Если же угол кулачка необходимо увеличить, то
сначала увеличьте угол серводвигателя, нажав
кнопку «увеличение мощности», затем увеличьте
угол кулачка III, а потом снова верните
серводвигатель в положение, соответствующее
минимальной мощности с помощью кнопки
«уменьшение мощности».
Если необходимо отрегулировать кулачок III,
особенно небольшие изменения, можно
использовать специальный ключ (10) (рисунок В).
