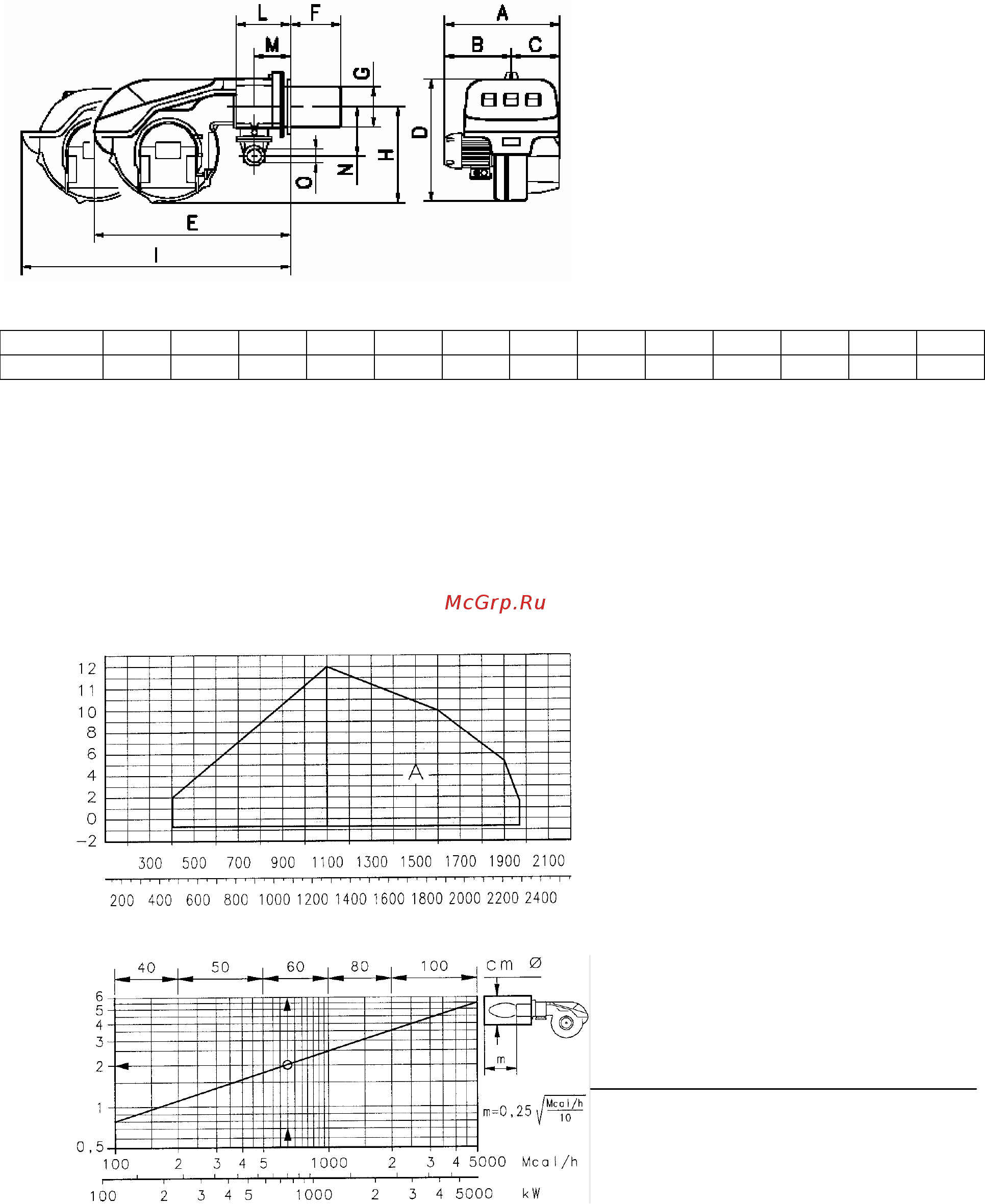

ГАБАРИТНЫЕ РАЗМЕРЫ
рис 3
Габаритные размеры горелки
приведены в таблице.
Учтите, что для проверки головки
горелки ее необходимо открыть, при
этом ее задняя часть откатывается
назад на направляющих.
Габаритные размеры открытой
горелки – это значение I.
мм A B C D E F G H I L M N O
RS 190/М 681 366 315 555 872 372 222 430 1328 246 150 186 2’
КОМПЛЕКТАЦИЯ
1 – Фланец для газовой рампы
1 - Прокладка для фланца
4 - Винты крепежные для фланца М 10 х 35
1 - Теплоизоляционная прокладка
4 - Винты для крепления фланца горелки к котлу: М 12 х 35
1 - Инструкция по монтажу и эксплуатации
1 - Спецификация запчастей
ОБЛАСТЬ ПРИМЕНЕНИЯ
Давление в
камере
сгорания, мбар
кВт
Мкал/ч
рис 4
Камера сгорания, м
кВт
Мкал/ч
рис 5
Мощность горелки во время работы
меняется от:
МАКСИМАЛЬНОЙ МОЩНОСТИ
выбирается внутри области А рис 4.
до
МИНИМАЛЬНОЙ МОЩНОСТИ
которая должна быть не меньше 470
кВт.
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена
при температуре окружающей среды
20°С и атмосферном давлении 1000
мбар (приблизительно 100 метров
над уровнем моря), головка
отрегулирована как показано на
странице 7.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ
Область применения была
получена на специальном
испытательном котле. На рис 5 даны
диаметр и длина камеры сгорания во
время испытаний.
Пример: Мощность 650 Мкал/час:
Диаметр 60 см – длина 2 метра.
