ПРИЛОЖЕНИЕ

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Используйте гибкие провода в соответствии со стандартом EN 60 335-1:

Все провода, которые присоединяются к горелке, проходят через кабельные сальники.

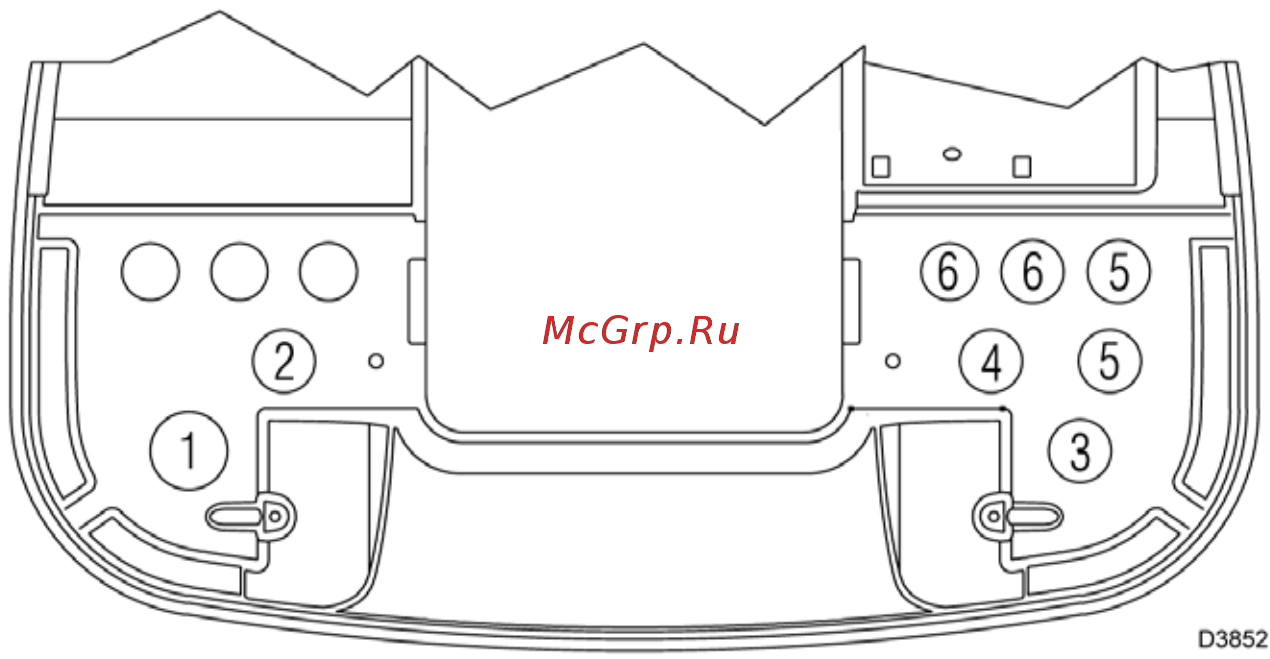

Можно по-разному использовать кабельные сальники; в качестве примере приведем одну из возможных

комбинаций:

1 – трехфазное питание

2 – однофазное питание

3 – клапаны газа

4 – реле давления газа или блок контроля герметичности клапанов

5 – разрешающие сигналы / устройства защиты

6 – свободный

Замечания

Горелка RS 190/М прошла испытания для прерывистого режима работы. Это означает, что «по

правилам» она должна останавливаться, по крайней мере, 1 раз каждые 24 часа, чтобы автомат горения

(блок управления) мог произвести проверку своей работоспособности при пуске.

Обычно остановка горелки обеспечивается командой, поступающей от котла.

Если этого не происходит, то к вводу IN необходимо последовательно подключить таймер, который

будет останавливать горелку, по крайней мере, 1 раз каждые 24 часа.

Электрические подключения должны быть выполнены в соответствии с действующими

нормативами той страны, где осуществляется монтаж. Работы должны выполнять

квалифицированные электрики.

ВНИМАНИЕ

Не перепутайте фазу с нейтралью в проводах электропитания.

Если питание типа "фаза/фаза", в клеммной колодке автомата горения необходимо установить

перемычку между клеммой 6 и клеммой заземления.
