16

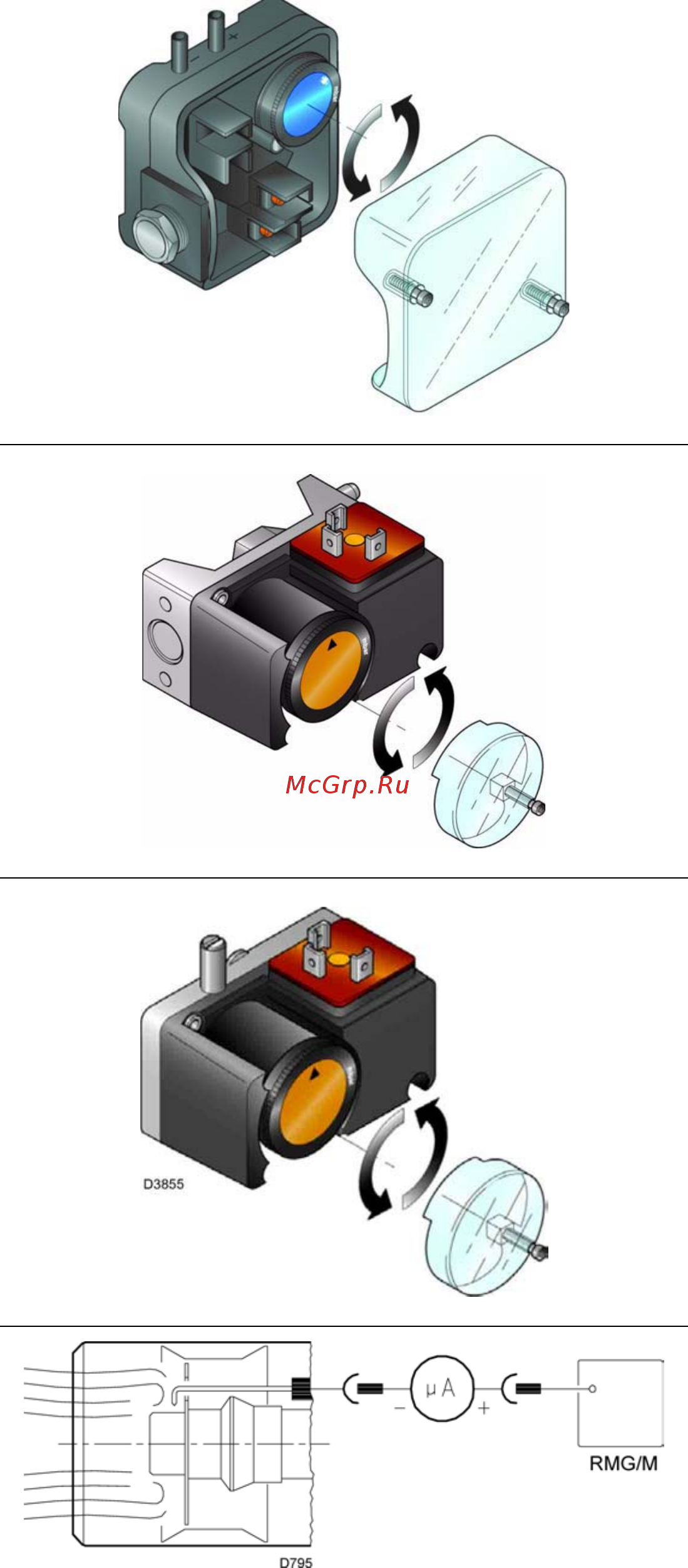

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
(А)
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(В)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(С)
(D)
5 – РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А)
Выполняйте настройку реле давления воздуха
после того, как вы осуществите все прочие
регулировки горелки при реле давления
воздуха, установленным на начало шкалы
(рисунок А).
Во время работы горелки на минимальной
мощности, увеличьте давление, плавно
повернув по часовой стрелке специальную
ручку, вплоть до остановки горелки.
Затем поверните ручку против часовой стрелки
до значения равного приблизительно 20% от
базового значения и затем проверьте, как
запускается горелка.
Если горелка снова остановится, поверните
ручку еще чуть-чуть против часовой стрелки.
Внимание: по правилам, реле давления
воздуха должно быть настроено так, чтобы
содержание газа СО в дымовых газах не
превышало 1% (10000 ppm) .
Для того чтобы проверить это, вставьте
анализатор дымовых газов в дымоход,
медленно закройте всасывающий патрубок
вентилятора (например, картонкой) и
убедитесь в том, что горелка останавливается
до того, как содержание СО в дымовых газах
превысит 1% .
Реле давления воздуха может работать в
«дифференциальном» режиме, если
присоединить к нему две трубки. Если в
камере сгорания будет сильное разряжение,
на этапе предварительной продувки, которое
помешает срабатыванию реле давления
воздуха, можно осуществить переключение,
установив вторую трубку между штуцером
реле давления и всасывающим патрубком
вентилятора. При этом реле давления будет
работать как дифференциальное реле
давления.
6 – РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ
ГАЗА (рис. В)
Выполняйте настройку реле максимального
давления газа после того, как вы осуществите
все прочие регулировки горелки при реле
максимального давления газа, установленным
на конец шкалы (рисунок В).
Во время работы горелки максимальной
мощности, уменьшите установочное давление,
плавно повернув против часовой стрелки
специальную ручку, вплоть до остановки
горелки.
Затем поверните ручку по часовой стрелке на
2 мбар и затем вновь запустите горелку.
Если горелка снова остановится, поверните
ручку еще на 1 мбар по часовой стрелке.
