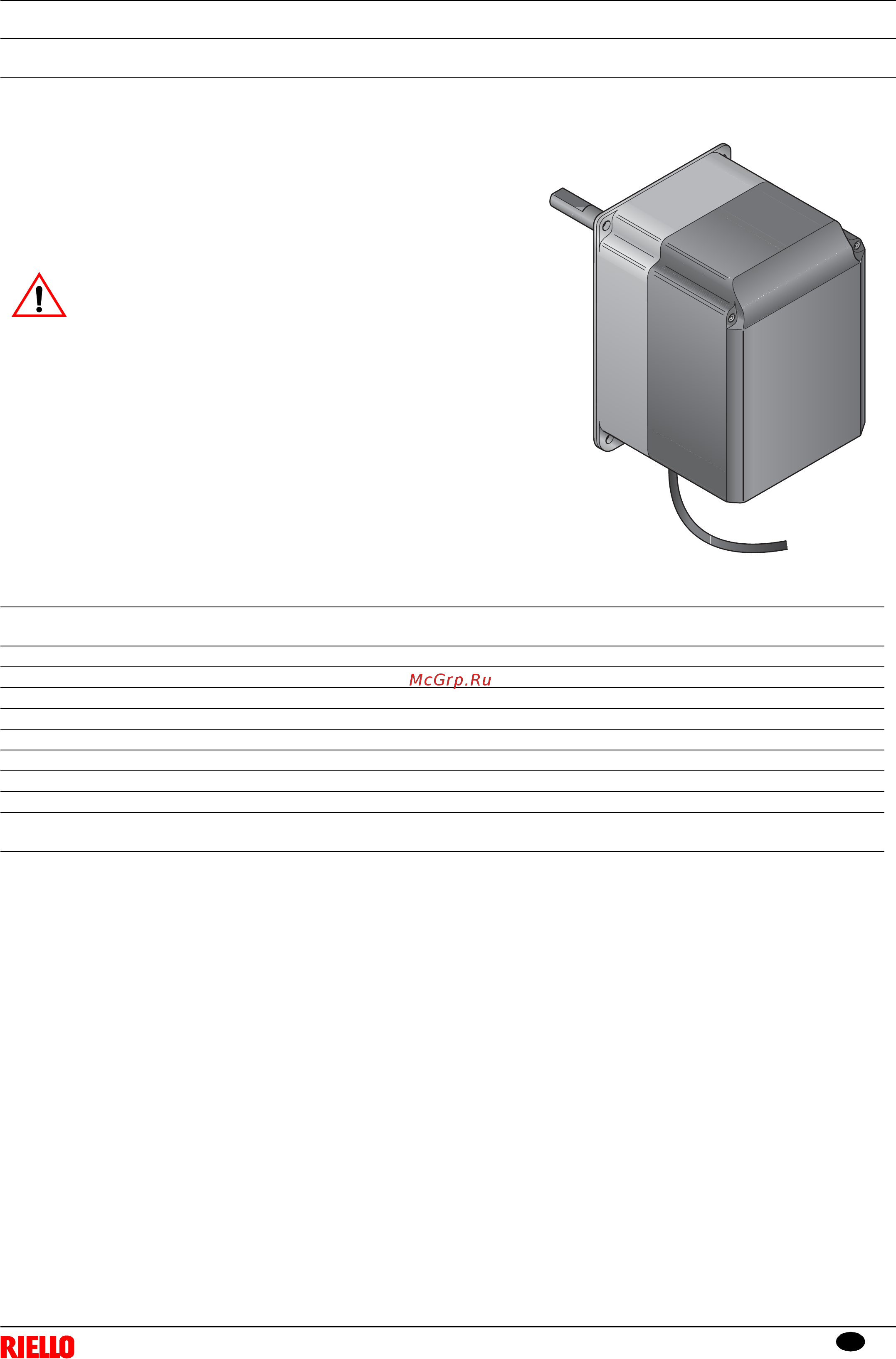

3.11 Серводвигатели
Технические данные
Серводвигатель
топливо
Серводвигатель
воздух
Модель SQM33.4.. SQM33.5..
Тип двигателя Шаговый
Электрическое питание AC/DC 24В
Степень защиты IP54
Рабочий диапазон 0-90°
Время открывания 0-90° мин.: 5 сек., макс.: 120 сек. в зависимости от типа приборов
Момент 1,2 Nm 3 Nm
Поглощаемая мощность 7,5 Вт 10 Вт
Вращение По часовой стрелке/против часовой стрелки
(направление выбирается приборами контроля)
Пояснение
Серводвигатели, которые входят в комплект горелок серии RS,
оказывают действие непосредственно на клапан для воздуха и на
дроссельный клапан для газа без механических подъёмных
приспособлений через гибкую муфту.
Они управляются приборами, которые проверяют постоянно их
положение при помощи возвратного сигнала с оптического датчика
внутри серводвигателя.
По этой причине категорически запрещается
снимать с серводвигателей крышки.
Положение серводвигателей в градусах может быть отображено на
дисплее панели оператора. См. Гл. 5.18, Параметр 922, указатель
“0” для серводвигателя топлива, указатель “1” для серводвигателя
воздуха.
Электрическое соединение серводвигателей с приборами контроля
выполнено при помощи соединителей типа RAST 2,5.
При ремонте или замене серводвигателей обратите внимание на то,
чтобы не инвертировать соединители. Следуйте указаниям,
приведённым на электрических схемах или на схеме подключения
на крышке приборов контроля.
