21
RU

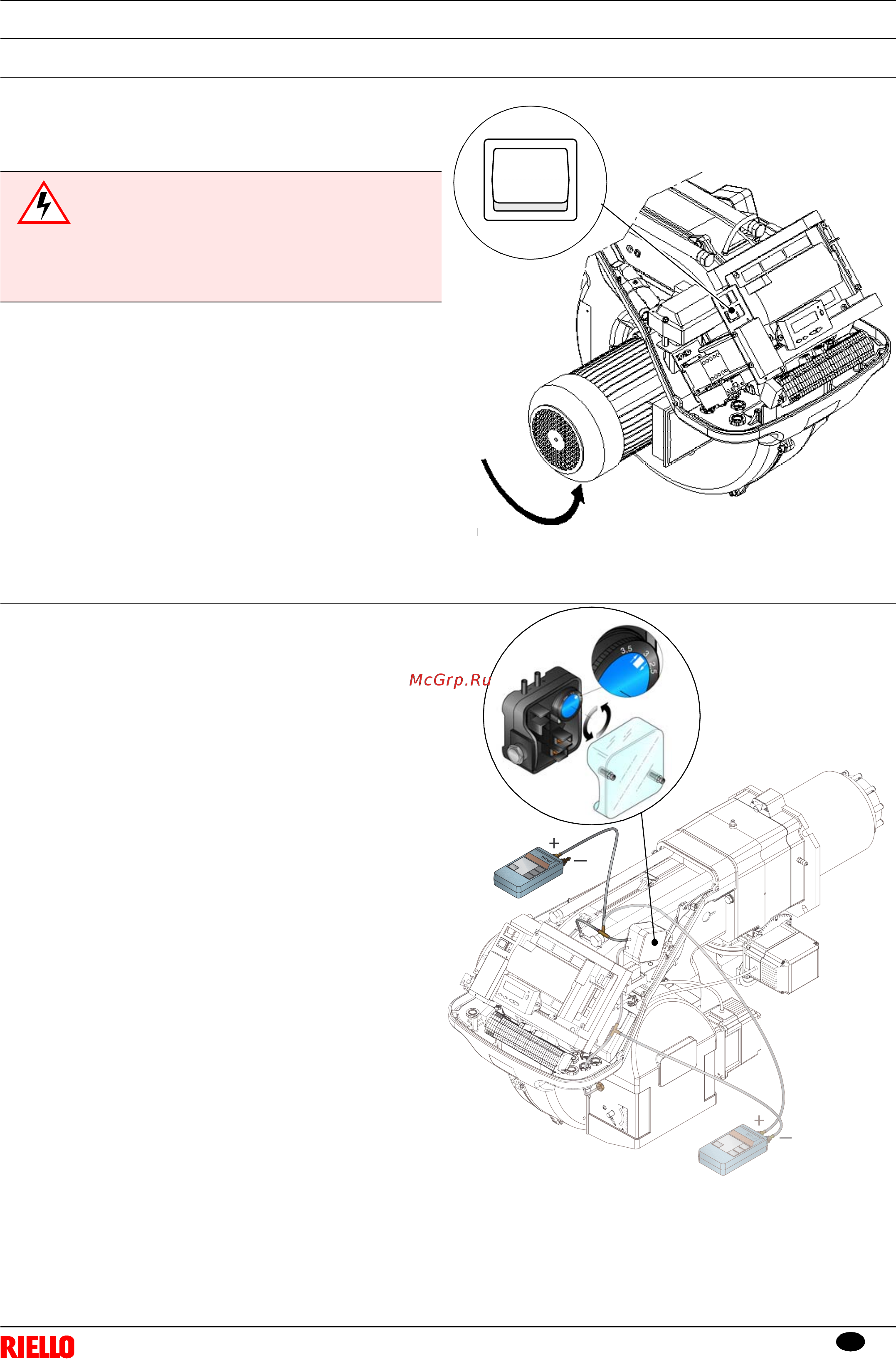

Запуск, калибровка и режим работы горелки
5
5.4 Конечная калибровка реле давления
Реле давления воздуха
Выполнить регулировку реле давления воздуха после
выполнения всех других регулировок горелки с реле давления
воздуха, установленным на начало шкалы (Рис. 29).
С горелкой, работающей на МИН. мощности, вставить
анализатор горения в дымоход, медленно закрыть
всасывающее отверстие вентилятора (например, картоном)
до тех пор пока значение CO не превысит 100 м.д.
Затем медленно повернуть специальную рукоятку по
часовой стрелке до блокировки горелки.
Проверить направление стрелки, повёрнутой вверх, на
градуированной шкале (Рис. 29). Снова повернуть рукоятку
по часовой стрелке, чтобы значение градуированной шкалы
совпало со стрелкой, направленной вниз, восстановив таким
образом гистерезис реле давления, обозначенный белым
цветом на синем фоне между двумя стрелками.
Убедиться в правильности запуска горелки.
Если горелка снова блокируется, ещё раз поверните
немного рукоятку в направлении против часовой стрелки.
Во время этих операций может оказаться полезным
использование манометра для измерения давления воздуха.
Подсоединение манометра указано на Рис. 29.
Стандартная конфигурация, когда подсоединено реле
абсолютного давления воздуха. Обратите внимание, что
наличие “T” -образного соединения не входит в поставку.
В некоторых применениях c очень низким давлением
соединение реле давления не позволяет ему
коммутировать. В таком случае необходимо подсоединить
реле дифференциального давления, устанавливая вторую
трубку между реле давления воздуха и всасывающим
отверстием вентилятора. В этом случае манометр также
должен быть дифференциальным, как показано на Рис. 29.
Рис. 29
Соединение
манометра с
реле
дифференциаль
ного давления
D7892
D3951
Соединение
манометра с реле
абсолютного
давления
5.3 Запуск горелки
Подключить электропитание горелки через выключатель
нагрузки на щите котла.
Закрыть термостаты/реле давления и установить выключатель
Рис. 28 в положение “1”.
Выполнить “Процедуру запуска”, как указано на стр. 30.
Убедиться, что лампочки или тестеры,
подключённые к электроклапанам, или же
сигнальные индикаторы на самих
электроклапанах показывают отсутствие
напряжения. Если они показывают наличие
напряжения, остановите немедленно горелку и
проверьте электрические соединения.
D7729
Рис. 28
0
1
D7896
ОПАСНОСТЬ
