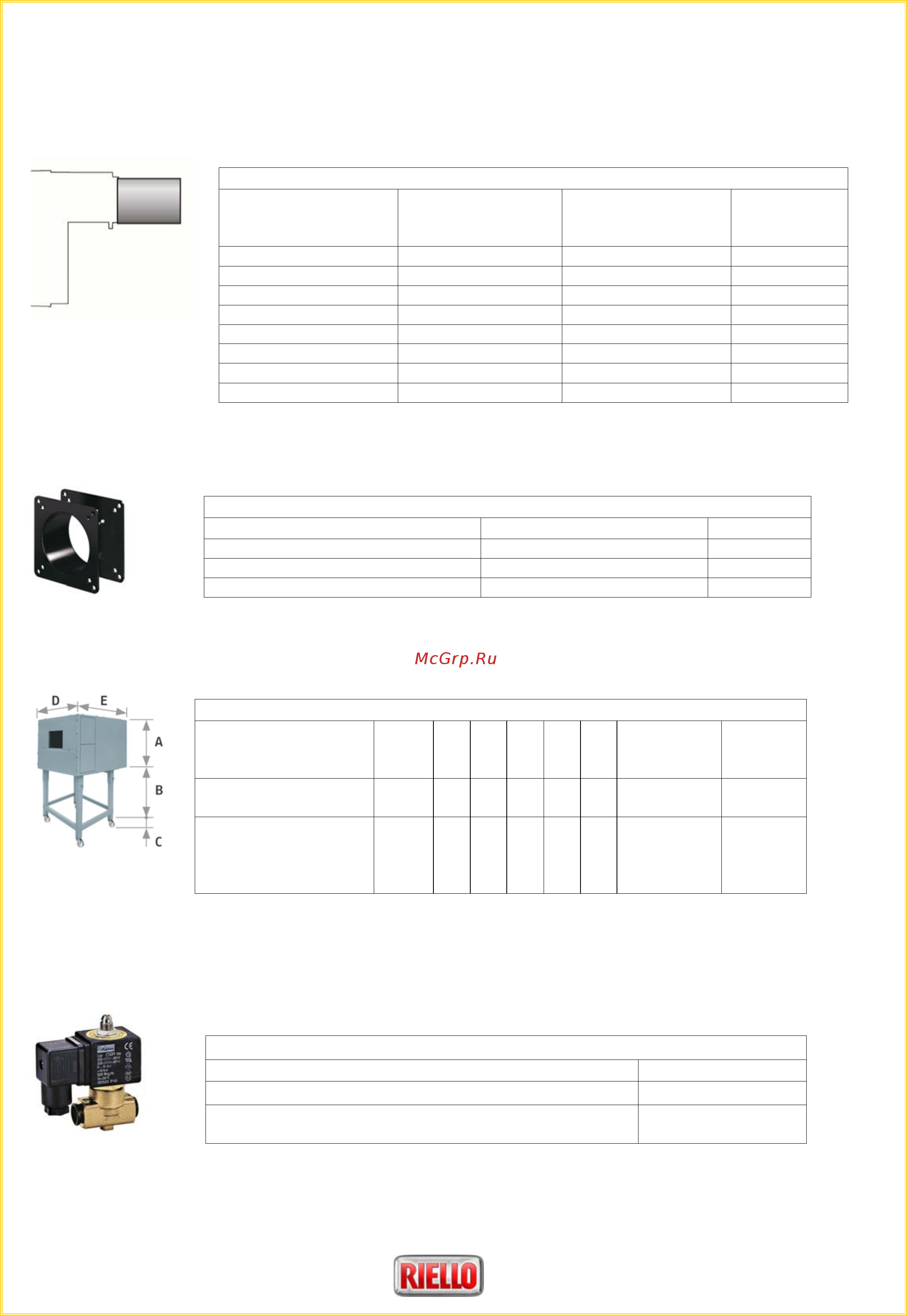

Газовые горелки RS 25-200/E-EV BLU
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/E-EV BLU с
длиной головки большей, чем стандартная. В этом случае необходимо использовать удлинители головок.
Удлинитель головки
Горелка
Длина
стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RS 25/E BLU
230 365
3010430
RS 35/E BLU
230 365
3010431
RS 45/E BLU
229 354
3010240
RS 55/E BLU
255 390
20040373
RS 68/E-EV BLU
255 390
3010177
RS 120/E-EV BLU
255 390
3010177
RS 160/E-EV BLU
373 503
3010442
RS 200/E-EV BLU
373 503
3010474
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются
ограничительные вставки.
Ограничительная вставка
Горелка
Толщина вставки S (мм)
Артикул
RS 25/E – 35/E BLU
110
3010095
RS 68/E-EV BLU– 120/E-EV BLU
135
3010129
RS 160-200/E-EV BLU
102
3000722
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается
звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип
A
(мм)
B
(мм)
C
(мм)
D
(мм)
E
(мм)
Среднее
снижение
шума (дБ)
Артикул
RS 25/E - 35/E -
45/E– 55/E BLU
С1/3 650
372-
980
110 690 770 10
3010403
RS 68/E-EV – 120/E-
EV – 160/E-EV –
160/E-EV – 200/E-EV
BLU
С4/5 850
160-
980
110 980 930 10
3010404
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в
камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной
вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме
ожидания.
Блок непрерывной вентиляции
Горелка Артикул
RS 25/E – 35/E BLU
3010449
RS 45/E– 55/E - 68/E-EV– 120/E-EV – RS 160/E-EV -
200/E-EV BLU
3010094
