Газовые горелки RS 25-200/E-EV BLU
RS 160/E-EV BLU RS 200/E-EV BLU
Потери давления мбар
А
В
С
D
Потери давления мбар
А
В
С
D
мультиблок артикул адаптер артикул мультиблок артикул адаптер артикул
А MB 420/1 3970257 А MB 420/1 3970257
B MBC 1200/1 3970221 B MBC 1200/1 3970221
C MBC 1900/1 3970222 D 3000825 C MBC 1900/1 3970222 D 3000825
D MBC 3100/1 3970227 E 3000826 D MBC 3100/1 3970227 E 3000826

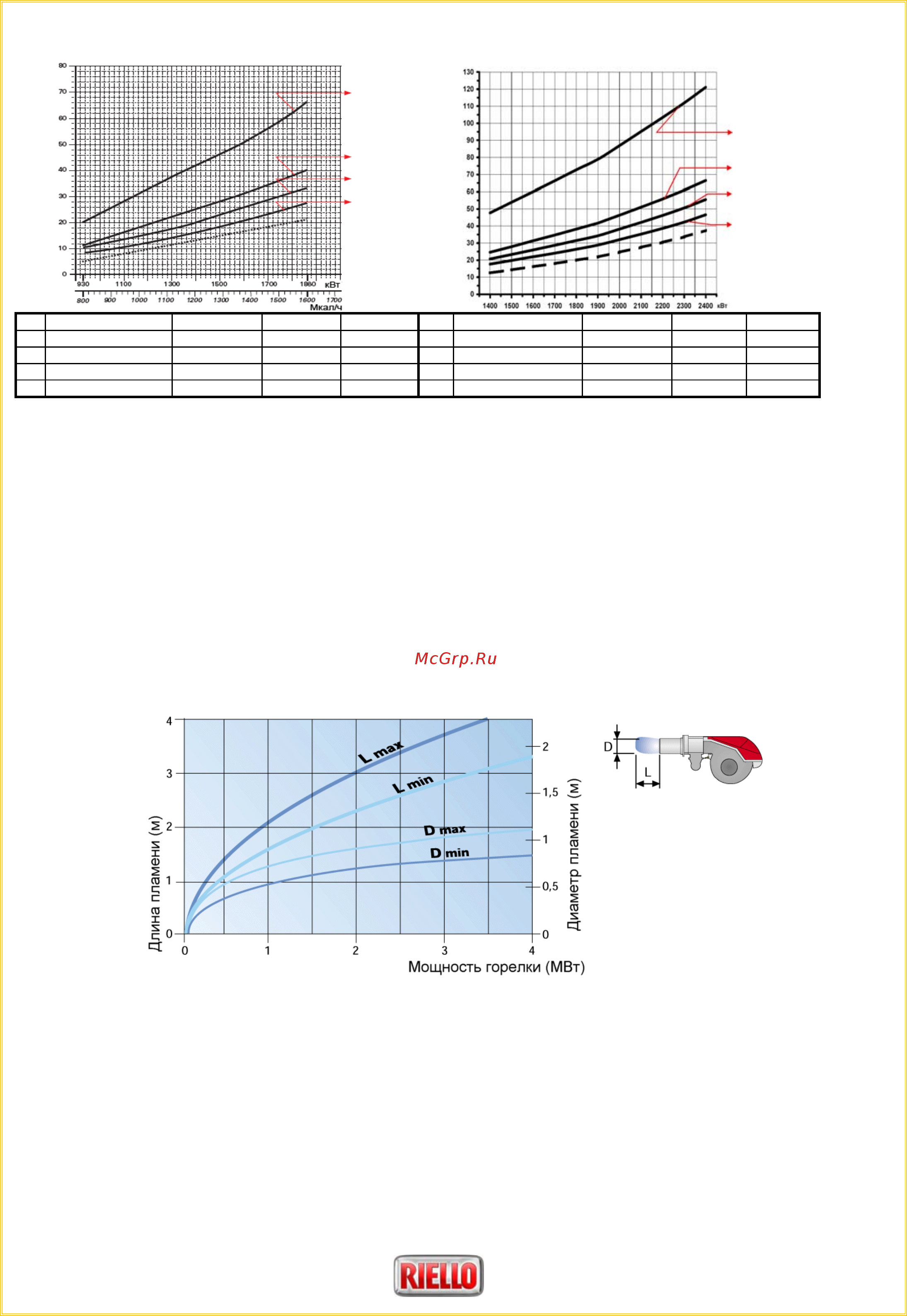

На графиках показаны минимальные потери давления на горелках для различных газовых рамп и
мультиблоков. Для определения минимального давления газа, к потерям давления, определенным по
графику, необходимо прибавить аэродинамическое сопротивление теплогенератора. На графиках показана
зависимость потери давления на головке горелки и газовой рампе (сплошная линия) и на головке горелки
(пунктирная линия)
от мощности теплогенератора.
Подача воздуха для горения
Регулировка подачи воздуха на горение осуществляется посредством изменения положения
воздушной заслонки. Благодаря наличию сервопривода, управляющего непосредственно воздушной
заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального соотношения
газ – воздух. Сервопривод полностью закрывает воздушную заслонку при отключении горелки. В горелках
RS/EV BLU подача воздуха также регулируется частотой вращения вентилятора (при подключении
инвертора).
Размеры факела горелки
