44
7.3 Как открыть горелку
¾ Отключите электрическое питание горелки
¾ Ослабьте винт (1) и снимите кожух (2).
¾ Отсоедините штекер (14) (рисунок 13), отвинтите кабельный сальник (15) (рисунок 13).
¾ Отвинтите и снимите болт (5), снимите также шпильку (9). Затем откатите горелку назад вдоль
направляющих (3) на расстояние приблизительно 100 мм. Отсоедините провода датчика и электрода,
затем полностью откатите горелку назад.
¾ Поверните горелку как показано на рисунке и вставьте шпильку (9) в отверстие одной из направляющих,
чтобы зафиксировать горелку в этом положении.
Теперь можно отвинтить болт (8) и вынуть внутреннюю часть (7).
7.4 Как закрыть горелку
¾ Выньте шпильку (9) и задвиньте горелку назад, оставив приблизительно 100 мм до соединительной
муфты.
¾ Завинтите на место болт (5) и поставьте обратно шпильку (9), аккуратно потяните наружу провода
датчика и электрода, чтобы они были слегка натянутыми.
¾ Вставьте на место провода и задвиньте горелку до упора.
¾ Присоедините штекер серводвигателя (14) (рисунок 13) и завинтите кабельный сальник (15) (рисунок
13).

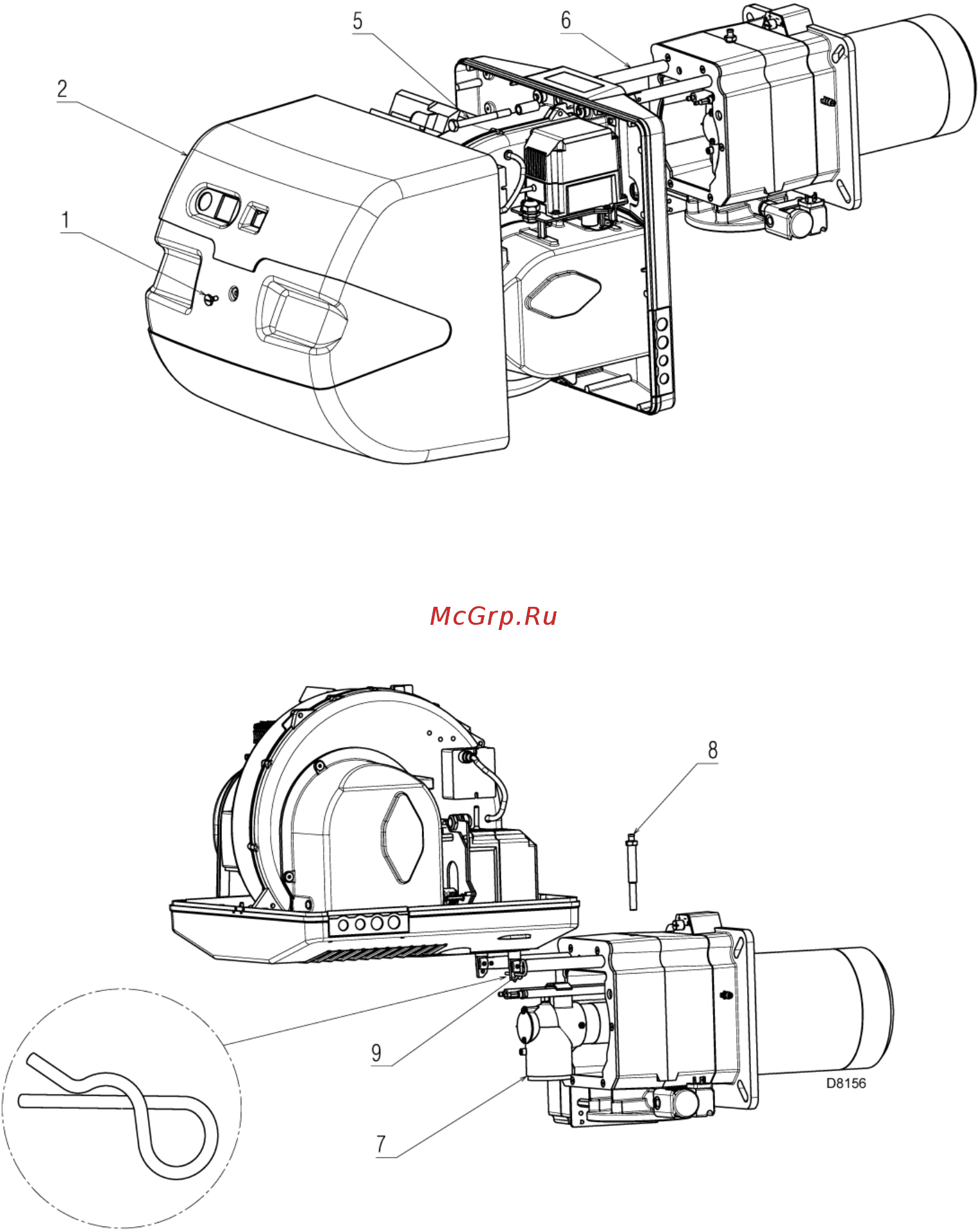

Рис. 39
