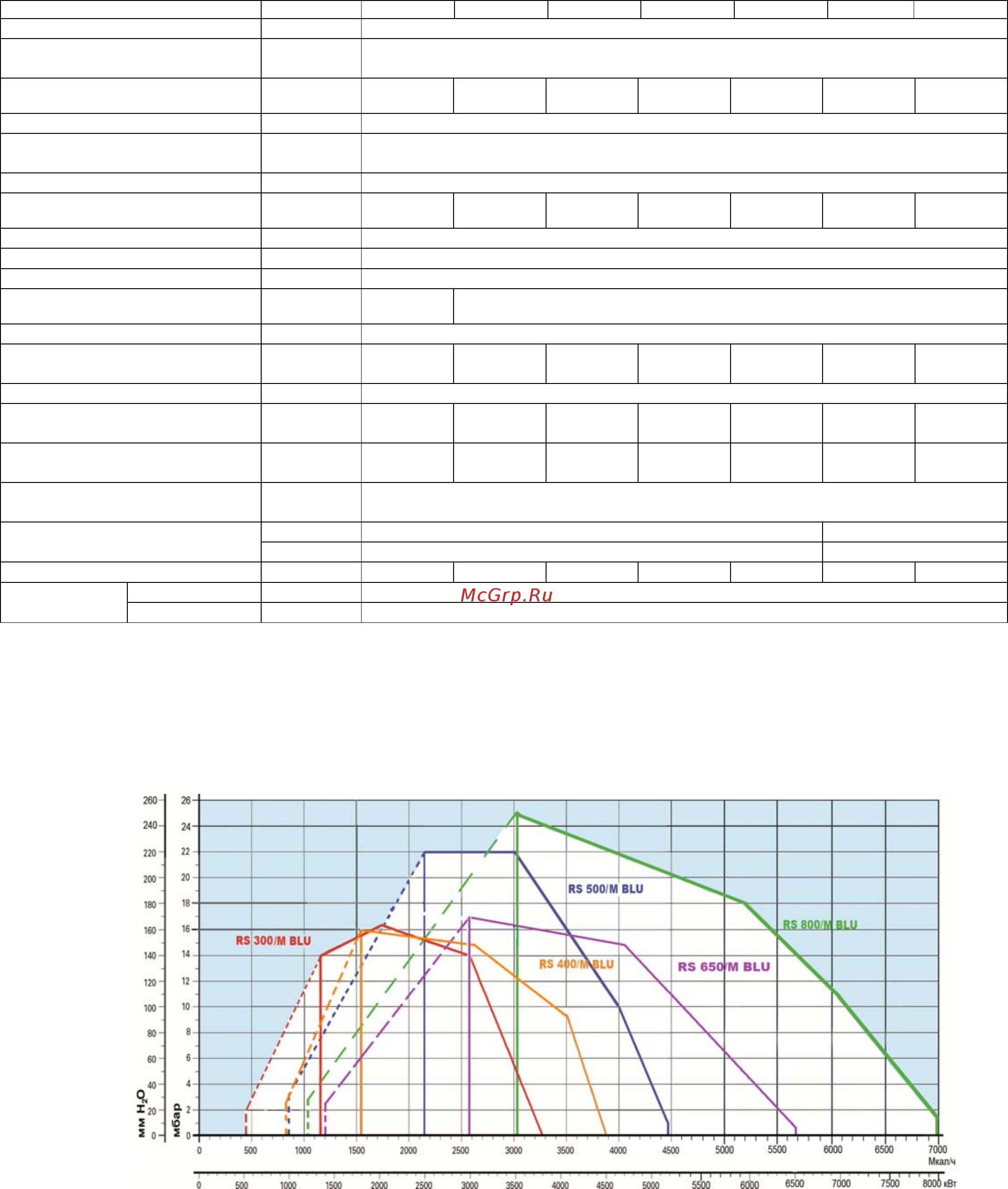

Технические характеристики
Базовые условия
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
Уровень шума был измерен на расстоянии 1 метра от горелки
Диаграммы рабочей области
сопротивление камеры сгорания
мощность
Модель 300/M BLU 400/M BLU 500/M BLU 650/M BLU 800/M BLU 1000/M BLU 1200/M BLU
Тип регулирования двухступенчатый прогрессивный или модуляционный
Диапазон модуляции при
максимальной мощности
1 – 4
Мощность кВт
500/1350-
3800
950/1830-
4590
1000/2500-
5170
1410/3020-
6500
1200/3500-
8100
1100/4000-
10100
1500/5500-
11100
Рабочая температура °С мин/макс
0 / 60
Низшая теплотворная
способность газа
кВт·ч/нм
3
10
Плотность газа кг/нм
3
0,71
Расход газа нм
3
/ч
50/135-380 95/183-459 100/250-51
7
141/302-65
0
120/350-81
0
110/400-
1010
150/550-
1110
Вентилятор Тип
Центробежный с S-образными лопастями
Макс. температура воздуха °С
60
Электропитание основное
3N/230-400B ±10% 50Гц
Электропитание вентилятора Фазы/Гц/В
3N/50/230
-400
3N/50/400-690
Автомат горения Тип
RMG/M
Общая электрическая
мощность
кВт
5 8 10 19 22 23 27
Степень защиты IP
54
Мощность электродвигателя
вентилятора
кВт
4,5 7,5 9,2 18,4 21 21 25
Номинальный ток двигателя
вентилятора
А
15,8-9,1 15.6-8.8 18.3-10,6 34.3-19.8 37.5 – 21.5 39.6-23 47.5-27.4
Степень защиты двигателя
вентилятора
IP
54
V1-V2
230 В – 1х8 кВ 230 В – 2х5 кВ
Трансформатор розжига
I1-I2
1А – 20 мА 1,9А – 35 мА
Звуковое давление дБ( А)
82 85 88 90,1 88,1 85 89,3
Выбросы СО мг/кВт·ч
<10
ГАЗ
Выбросы NO
х
мг/кВт·ч
<80 (3 класс по EN676)
