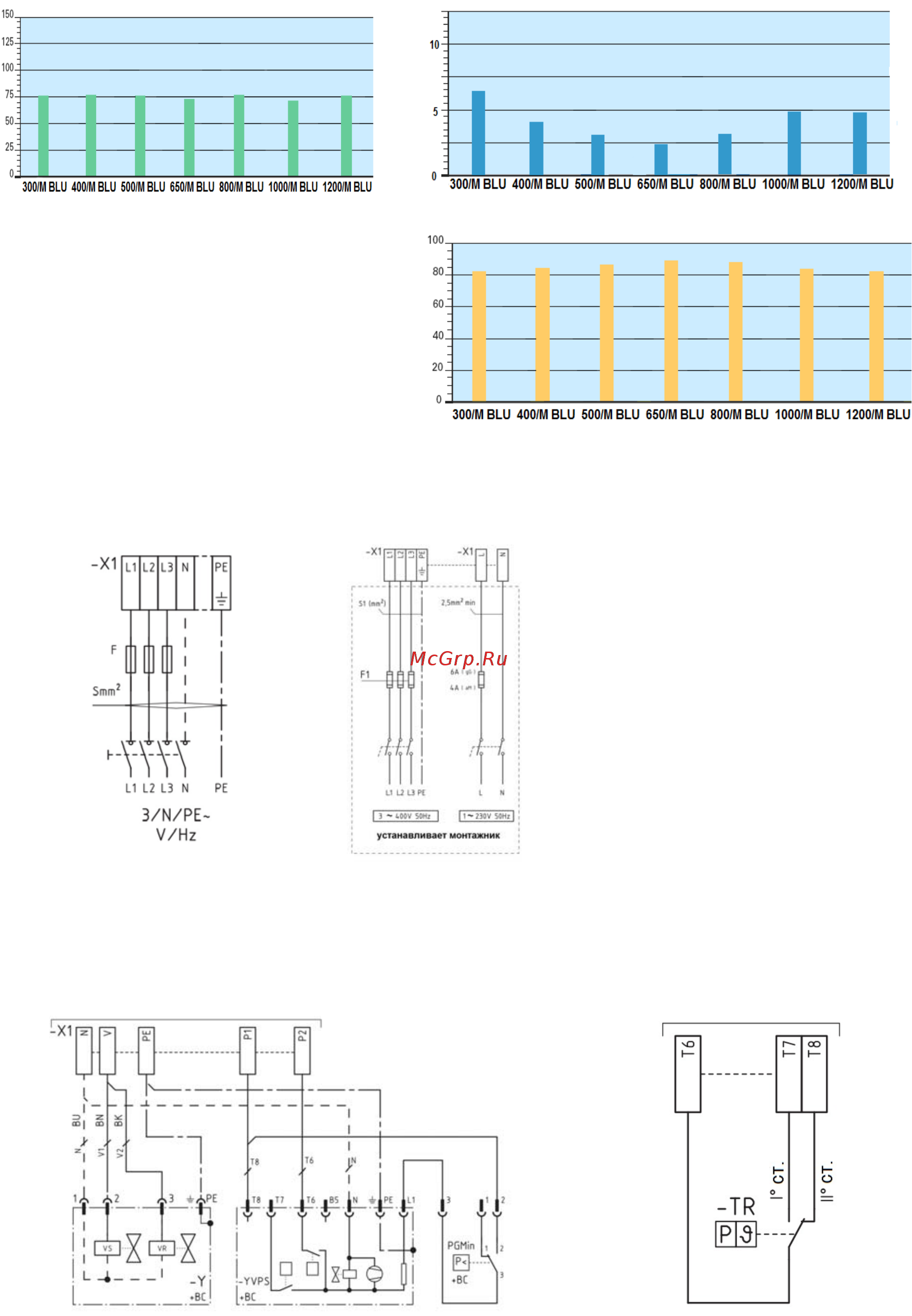

Выбросы вредных веществ в атмосферу
Выбросы NO
x
Выбросы СО
мг/кВт ч
мг/кВт ч
Уровень шума
Выбросы по NO
x
и CO соответствуют 3
классу по Европейским нормам EN 676.
Данные по выбросу вредных веществ
измерены при работе на максимальной
мощности.
дБ
Электрические подключения
Подключения электропитания
RS 300-400-50-650-800/M BLU RS 1000-1200/M BLU
X1 – клеммник для подключения питания
PE – «земля»
L – фаза
N – нейтраль
F – внешний предохранитель
S – сечение кабеля
Подключение газовой рампы
Подключение регулирующего
устройства
PGMin – реле минимального давления газа
YVPS – блок контроля герметичности клапанов
TR – регулирующий термостат
