Riello F5 [3/7] Крепление на котел
![Riello F5 [3/7] Крепление на котел](/views2/1660682/page3/bg3.png)
2

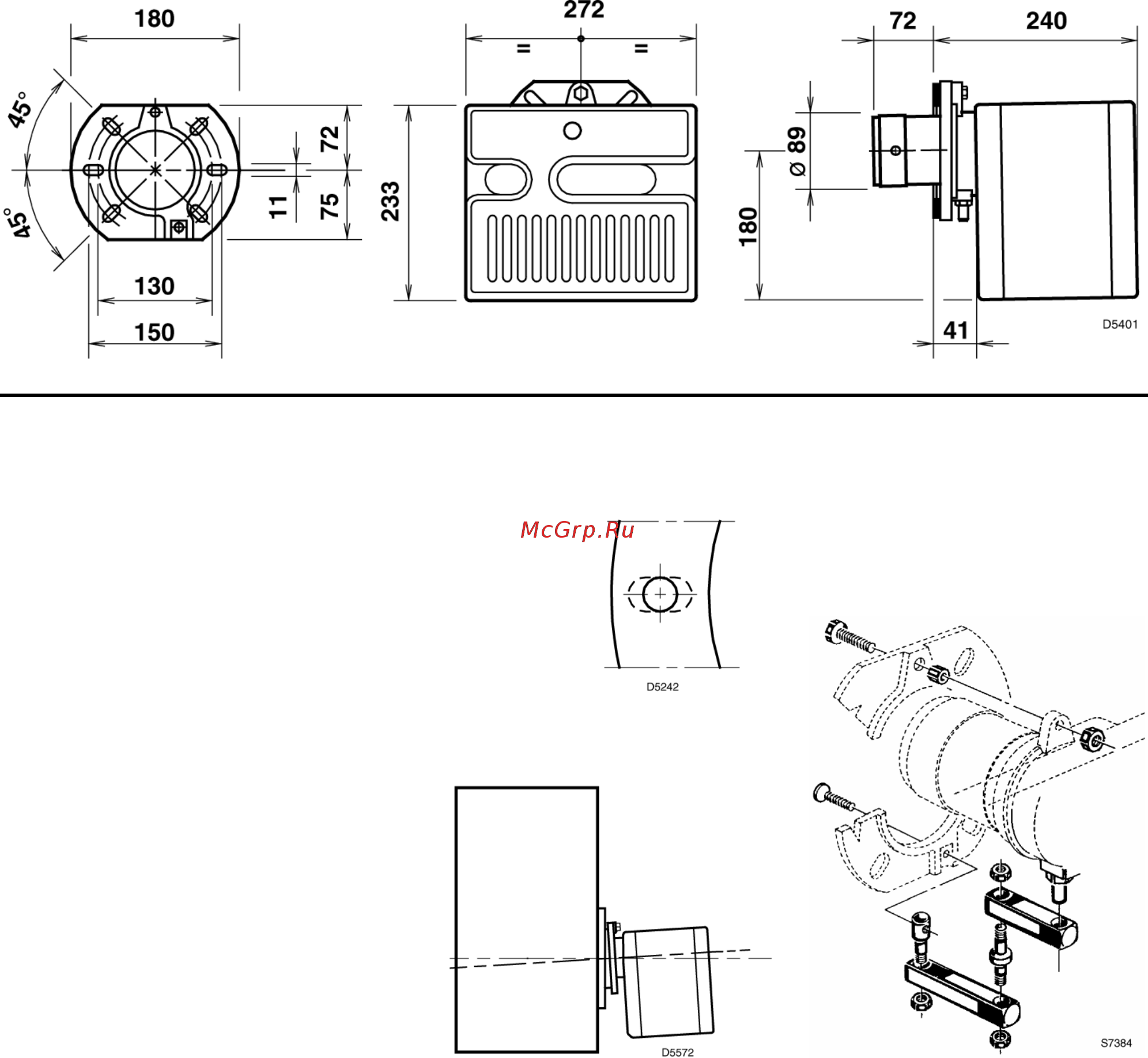

РАЗМЕРЫ
Фланец Горелка
КРЕПЛЕНИЕ НА КОТЕЛ
Между отверстием котла и
фланцем горели обязательно
должны быть установлены два
теплоизолирующих экрана (рис.1
№10).
В этих теплоизолирующих экранах
есть
шесть отверстий
, которые
при необходимости можно
изменять как показано на рисунке
справа.
После того, как горелка будет
установлена, убедитесь в том,
что она слегка наклонена вниз.
(смотри рис. 2)
Трубы, по которым подается
солярка, могут подходить к
горелке с любой стороны.
КРЕПЛЕНИЕ ГОРЕЛКИ И УСТАНОВКА ШАРНИРА
Рис.2
