Riello F5 [5/7] Электрическое электрическое подключение

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВЫПОЛНЯЕТСЯ НА ЗАВОДЕ

ВНИМАНИЕ

НЕ ПЕРЕПУТАЙТЕ ФАЗУ

И НЕЙТРАЛЬ

•

(смотри страницу 3).

Присоедините

автоматический

выключатель (230 В –

0,5А макс.) к клеммам

– 6

блока управления.

ЗАМЕЧАНИЯ:

сечение проводников 1,5 мм

выполняемые монтажной организацией

электрические соединения, которые

находятся в ее компетенции, должны

соответствовать действующим в стране

стандартам.

Для того, чтобы снять с горелки блок

управления, ослабьте винт (А)

(смотри

рисунок)

и потяните в направлении

стрелки

Фотосопротивление установлено

непосредственно в блоке управления

(под

трансформатором розжига)

на удобном

быстроснимающемся разъеме.

ТЕХНИЧЕСКАЯ ПРОВЕРКА

Убедитесь, что горелка останавливается при

размыкании контактов термостатов

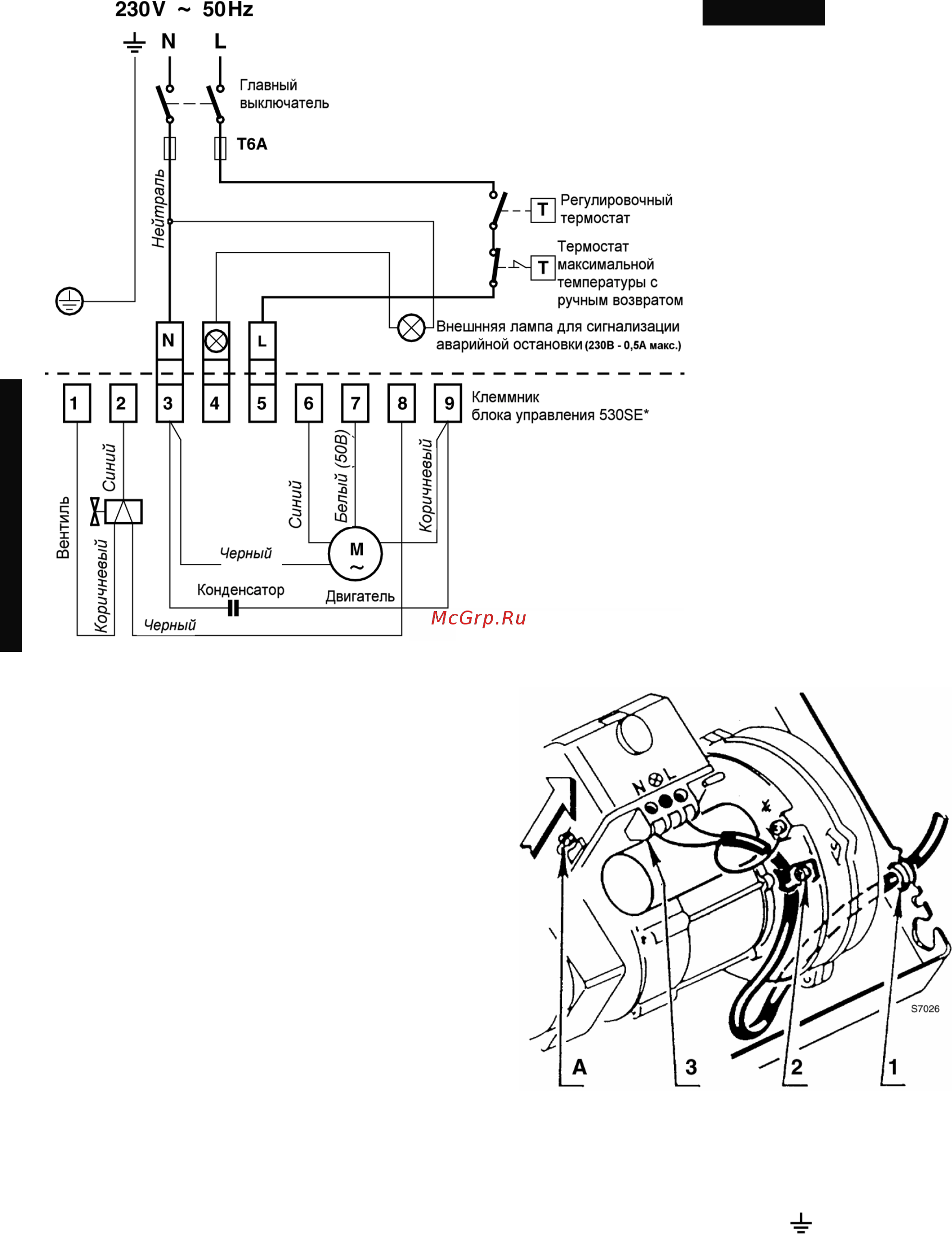

ПРОКЛАДКА ЭЛЕКТРИЧЕСКОГО

ПРОВОДА

1 – Кабельный сальник N - нейтраль

2 – Крепеж провода L - фаза

3 – Клеммник

- Заземление

горелки
