Riello F20 [3/7] Крепление на котел

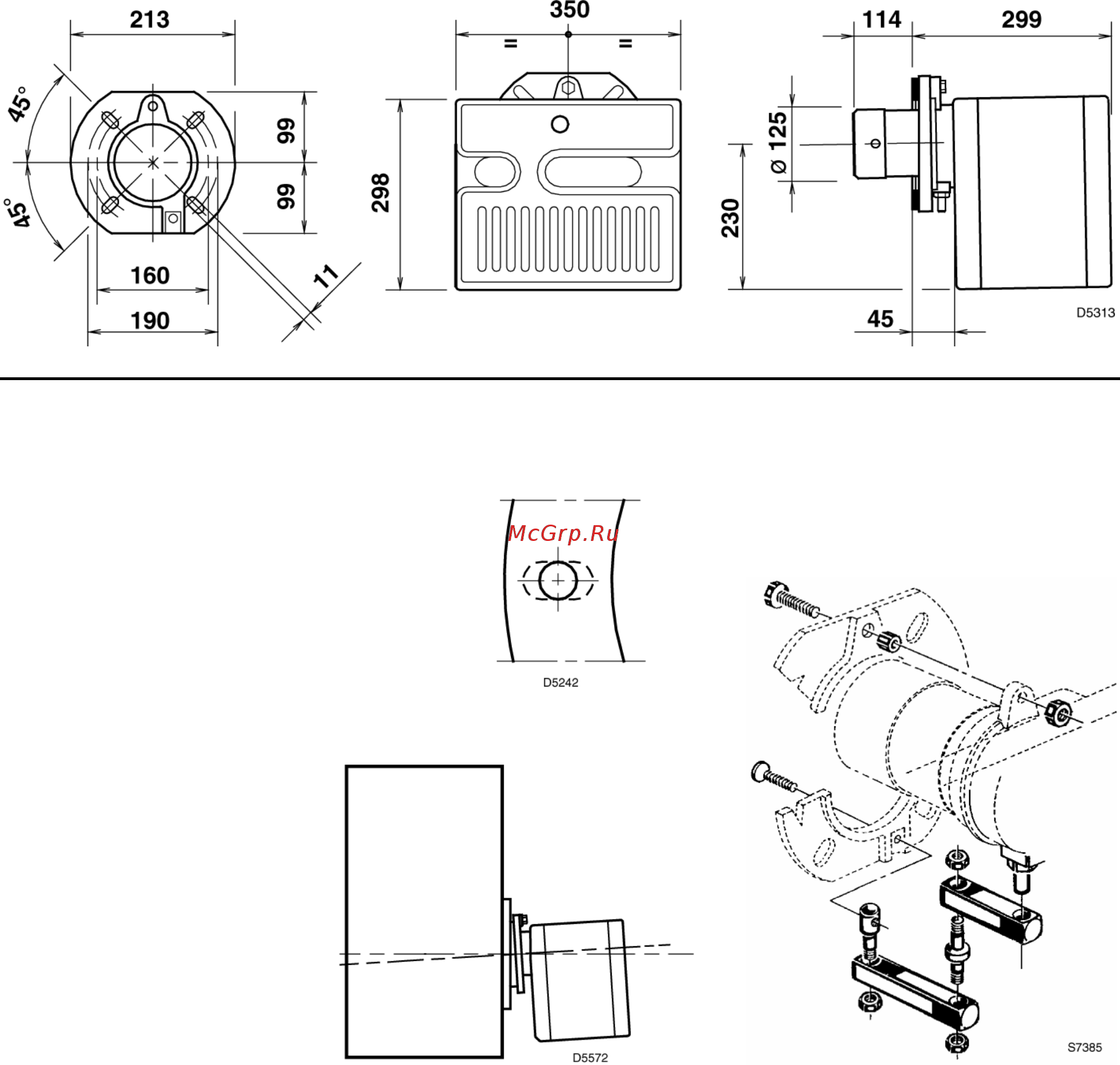

РАЗМЕРЫ

Фланец Горелка

КРЕПЛЕНИЕ НА КОТЕЛ

Между отверстием котла

и фланцем горелки

обязательно должны

быть установлены два

теплоизолирующих

экрана (рис.1 №10).

В этих теплоизолирующих

экранах есть

четыре

отверстия

, которые при

необходимости можно

изменять как показано на

рисунке справа.

После того, как горелка

будет установлена,

убедитесь в том, что

она слегка наклонена

вниз.

(смотри рис. 2)

Трубы, по которым

подается солярка, могут

подходить к горелке с

любой стороны.

КРЕПЛЕНИЕ ГОРЕЛКИ И УСТАНОВКА ШАРНИРА

Рис.2
