3

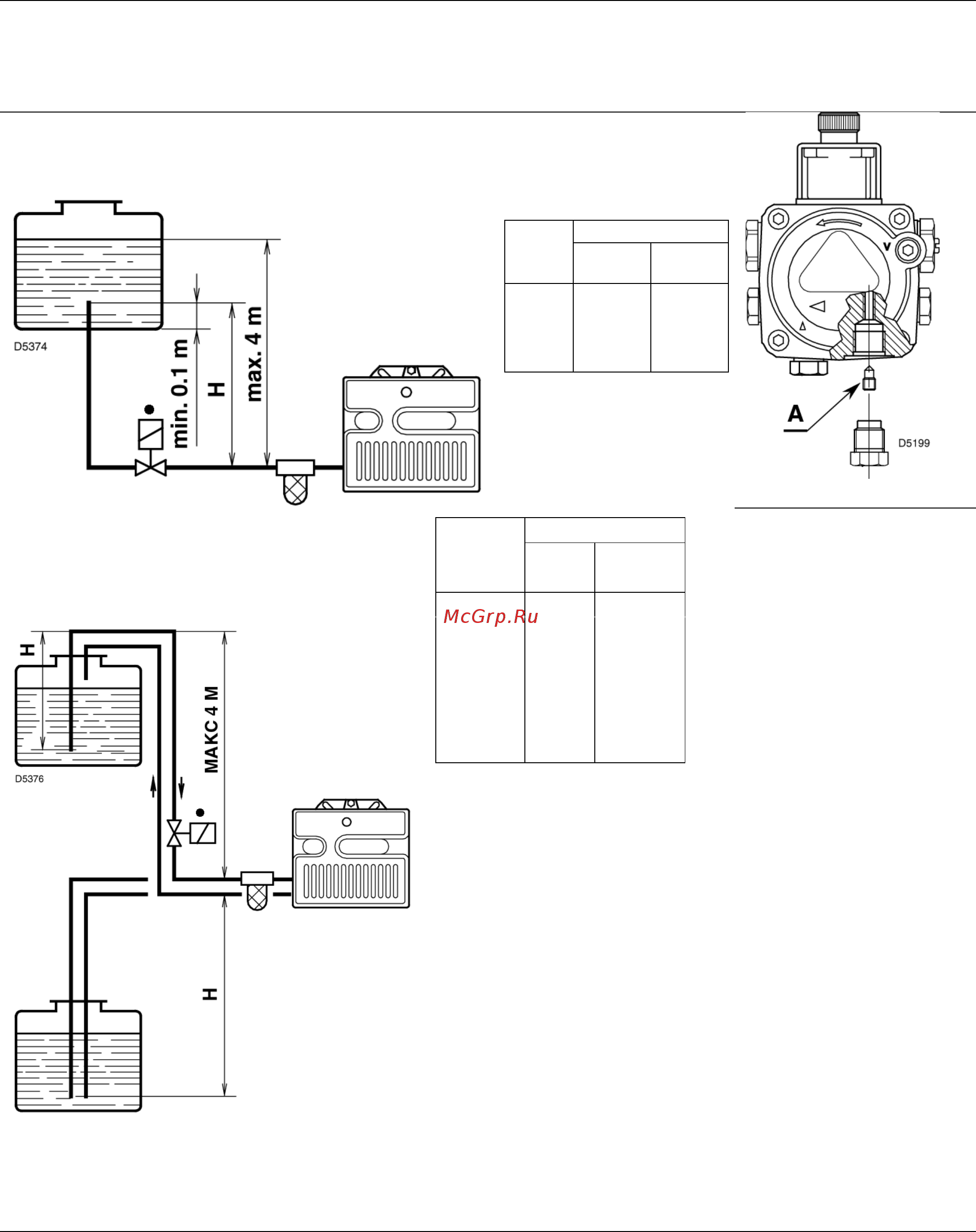

ГИДРАВЛИЧЕСКИЕ СХЕМЫ
ВНИМАНИЕ:
Перед тем, как запускать горелку, убедитесь, что обратный трубопровод топлива
не забит. Если будет какое-либо препятствие течению топлива, это может
вызвать повреждение герметичных прокладок насоса.
Важное замечание:
Насос предназначен для двухтрубной схемы.
Если вы хотите сделать однотрубную схему, необходимо
вынуть винт
байпаса (А)
(Смотри рисунок справа).
L, метры Н,
метры
Ф
i
8 мм
Ф
i
10 мм
0,5 10 20
1 20 40
1,5 40 80
2 60 100
Н
= разница уровней;
L
= макс. длина всасывающего
трубопровода;
ф
i
= внутренний диаметр трубы
Нельзя превышать
максимально допустимое
разрежение 0,4 бар (30 см
ртутного столба). При
превышении данного
предела начнут выходить
наружу топочные газы.
Рекомендуется
соблюдать идеальную
герметичность
трубопроводов.
Если в трубопроводе существует разряжение,
рекомендуется прокладывать обратный
трубопровод на той же высоте, что и
всасывающий трубопровод
. В этом случае не
понадобится сливной клапан в нижней части емкости
с горючим.
Если обратный трубопровод приходит на высоте,
выше уровня топлива, то обязательно необходимо
установить сливной (нижний) клапан. В этом случае
система будет менее надежной, чем в предыдущем
случае, поскольку клапан может оказаться не
герметичным.
ЗАЛИВКА НАСОСА
Запустите горелку и подождите, пока насос не
заполнится топливом. Если произойдет аварийная
остановка, до того как из насоса начнет выходить
топливо, подождите по крайней мере 20 секунд, а
затем повторите процедуру.
L, метры
Н,
метры
Ф
i
8 мм
Ф
i
10 мм
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
На трубопроводе подачи топлива необходимо установить фильтр.
