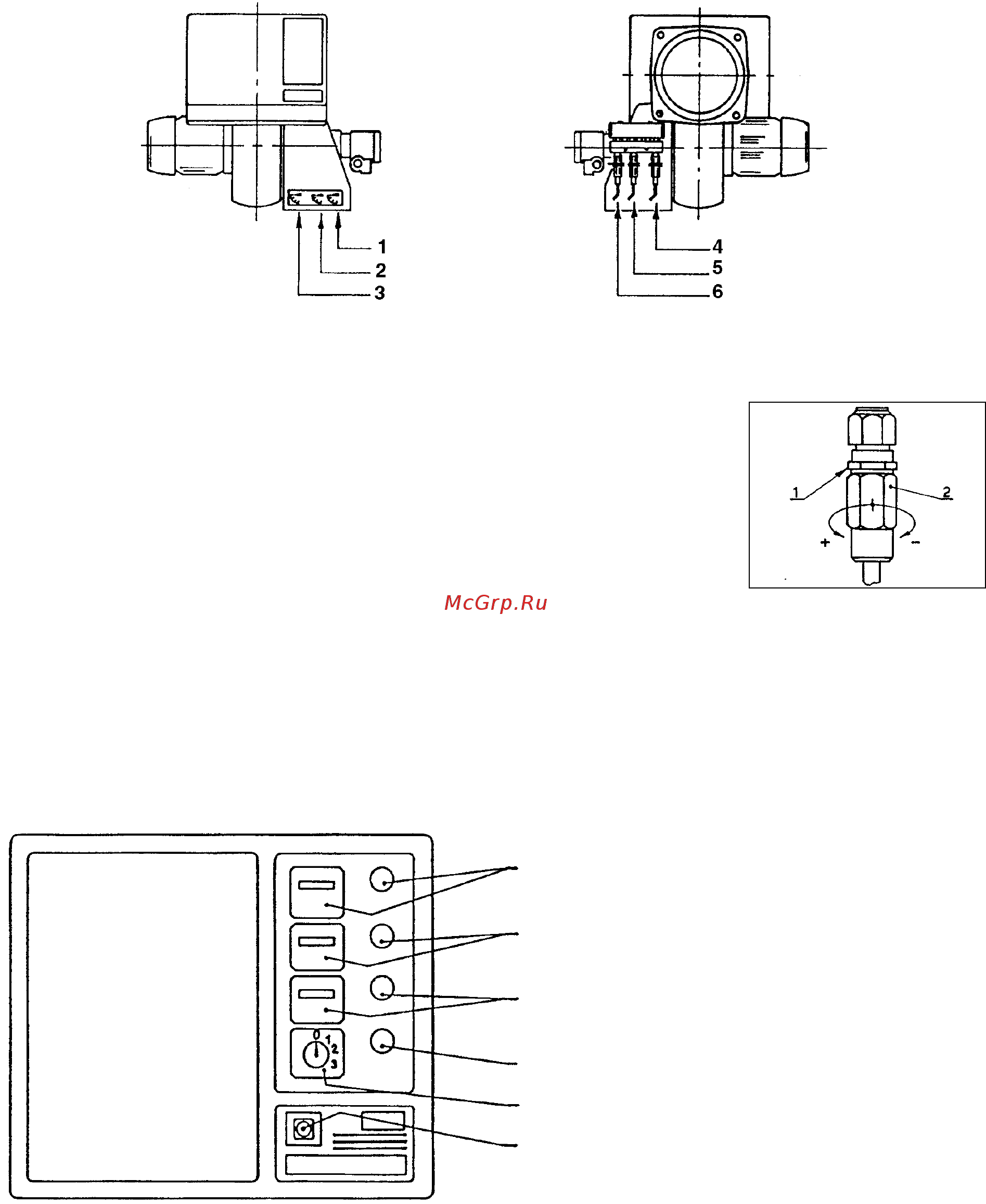

6. РЕГУЛИРОВКА ЗАСЛОНКИ
Настройка заслонок производится в зависимости от работы форсунок и от давления в камере
сгорания.
Рис. 2 Рис. 3
1 – заслонка 1-й ступени 4 – гидравлический цилиндр 3-й ступени
2 – заслонка 2-й ступени 5 – гидравлический цилиндр 2-й ступени
3 – заслонка 3-й ступени 6 – гидравлический цилиндр 1-й ступени
На рисунке 2 показано расположение воздушных заслонок; на рисунке 3
показаны соответствующие регулировочные гидравлические цилиндры.
Для того, чтобы открыть или закрыть заслонки, действуйте следующим
образом:
Ослабьте зажимный винт (1), закручивайте шестигранник (2) чтобы
уменьшить расход воздуха, откручивайте его для увеличения расхода.
Для проверки правильности открывания заслонок необходимо посмотреть, как происходит процесс
горения при работе горелки на трех ступенях.
Проверка процесса горения для трех различных ступеней осуществляется с помощью
переключателя, который останавливает горелку на той ступени, где будет проверяться ее работа.
7. ЭЛЕКТРИЧЕСКИЙ ЩИТ
Счетчик часов 1-й форсунки с лампой,
сигнализирующей о том, что форсунка
работает
Счетчик часов 2-й форсунки с лампой,
сигнализирующей о том, что форсунка
работает
Счетчик часов 3-й форсунки с лампой,
сигнализирующей о том, что форсунка
работает
Лампа сигнализации о блокировки
двигателя
Четырехпозиционный выключатель
Лампа сигнализирующая о блокировке
автомата горения с кнопкой возврата
12
