Riello PRESS 200 T/G t.c. [13/15] Работа горелки

СЧЕТЧИК ЧАСОВ

Для того, чтобы узнать сколько часов работала горелка на 1-й ступени (только 1-я форсунка),

вычтите из количества часов на счетчике 1-й форсунки количество часов работы 2-й форсунки.

Для того, чтобы узнать сколько часов работала горелка на 2-й ступени (1-я + 2-я форсунка),

вычтите из количества часов на счетчике 2-й форсунки количество часов работы 3-й форсунки.

Для того, чтобы узнать сколько часов работала горелка на 3-й ступени (1-я + 2-я + 3-я форсунка),

считайте количества часов на счетчике 3-й форсунки.

ПЕРЕКЛЮЧАТЕЛЬ

Положение 0: горелка стоит

Положение 1: работа только на 1-й ступени

Положение 2: работа на 1-й и 2-й ступени

Положение 3: работа на 1-й, 2-й и 3-й ступени

БЛОКИРОВКА ДВИГАТЕЛЯ

Двигатель блокируется реле тепловой защиты в случае перегрузки или пропадания фазы.

Для разблокировки нажмите кнопку на реле тепловой защиты.

8. РАБОТА ГОРЕЛКИ

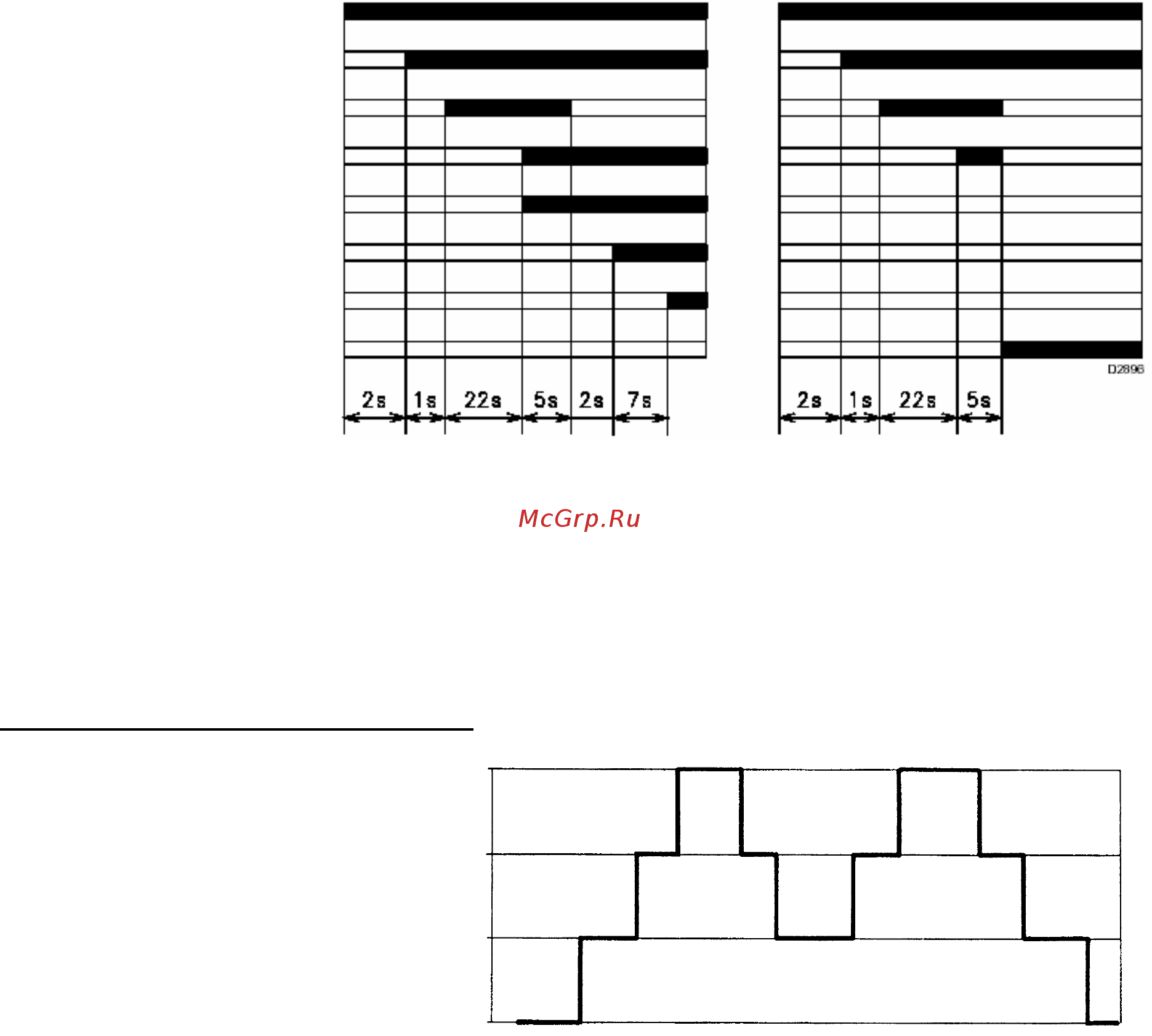

8.1 ПРОГРАММА ПУСКА ГОРЕЛКИ

Нормально С блокировкой, если не

происходит розжиг

Термостат

Двигатель

Трансформатор розжига

Предохранительный

клапан

Клапан 1-ой ступени

Клапан 2-ой ступени

Клапан 3-ей ступени

Световой индикатор

блокировки

АЛЬТЕРНАТИВНЫЕ ПРОГРАММЫ ПУСКА

1) Если вы хотите, чтобы предварительный розжиг продолжался в течение всего этапа

предварительной вентиляции (37 секунд): переместите мостик с клемм 11-3 на клеммы 11-

7 автомата горения.

2) Если вы хотите сократить время предварительной вентиляции с 37 секунд до 20 секунд (и

одновременно должен происходить предварительный розжиг) переместите провод с

клеммы 7 на клемму 3 автомата горения (при этом оставьте мостик на клеммах 11-3).

ТРЕХСТУПЕНЧАТЫЙ РЕЖИМ РАБОТЫ

3-я ступень максимум

2-я ступень

1-я ступень
