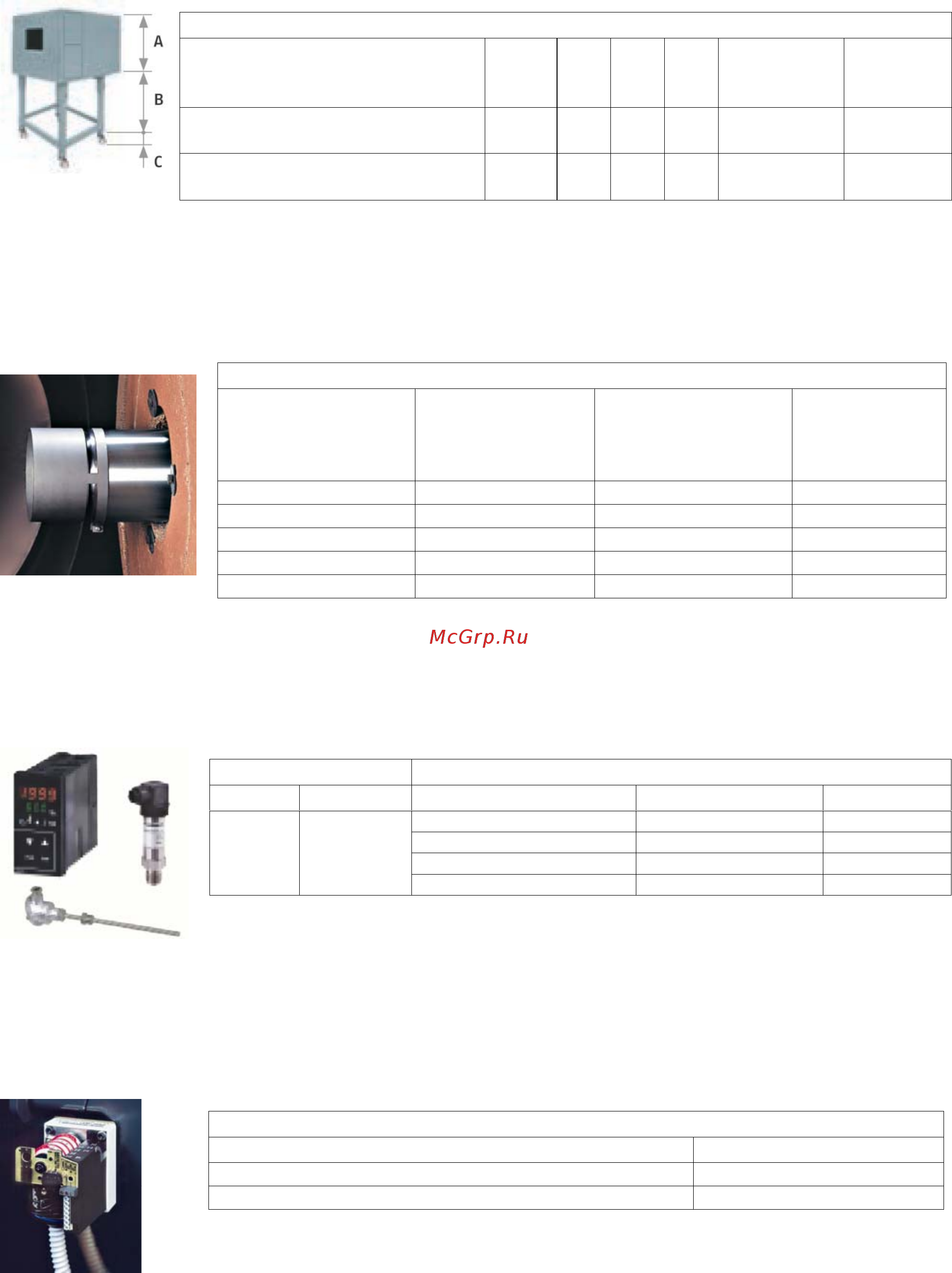

Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается
звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип
A
(мм)
B
(мм)
C
(мм)
Среднее
снижение
шума (дБ)
Артикул
RL 28/M-38/M-50/M
С1/3 650
372-
980
110 10
3010403
RL 70/M-100/M-130/M-190/M
С4/5 850
160-
980
110 10
3010404
Насадка на головку горелки для инверсионных камер сгорания
Насадка устанавливается на головку горелки при использовании горелки на теплогенераторе с
инверсионной камерой сгорания.
Удлинитель головки
Горелка
Длина
стандартной
головки с
насадкой (мм)
Длина длинной
головки с
насадкой (мм)
Артикул
RL 28/M – RL 38/M
319 429
3010178
RL 50/M
319 429
3010179
RL 70/M – RL 100/M
375 488
3010180
RL 130/M
375 488
3010183
RL 190/M
493 -
3010241
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RL/M необходимо
установить модулятор и датчик температуры или давления, которые выбираются в зависимости от
назначения теплогенератора.
Модулятор Датчик
Тип Артикул
Тип Диапазон
Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
RWF40 3010212
Давления 4-20мА 0-25 бар
3090873
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до1000 Ом (0-100%) устанавливается внутри
серводвигателя и служит для определения его положения и передачи в виде сигнала на пульт
управления.
Потенциометр
Горелка Артикул
RL 28/M-38/M-50/M 3010109
RL 70/M-100/M-130/M – 190/М 3010021
