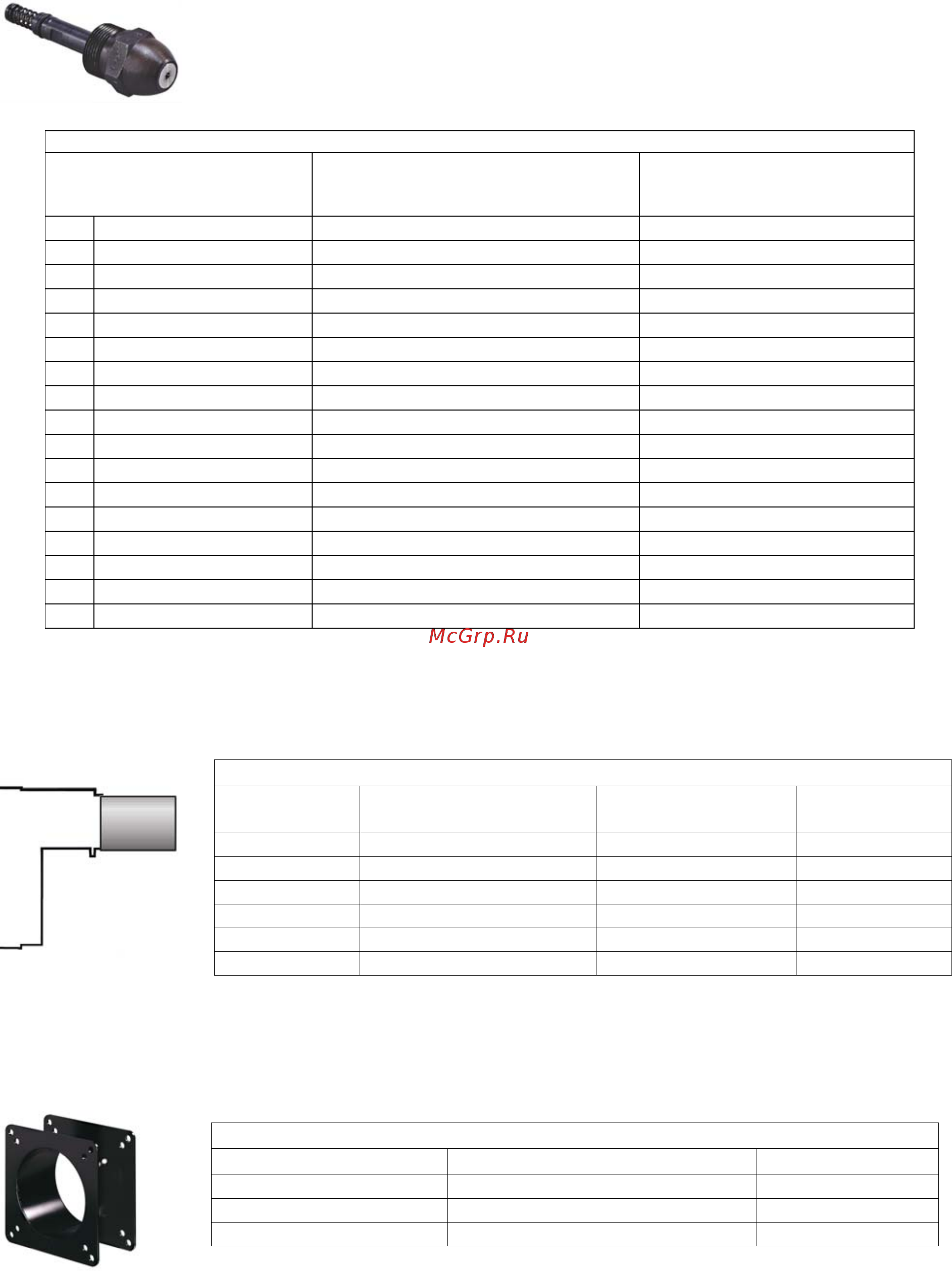

Дополнительные принадлежности
Форсунки
В горелках серии RL/M используется специальная форсунка с игольчатым
клапаном. Форсунка выбирается в зависимости от максимального требуемого
расхода топлива через горелку с округлением в большую сторону.
Форсунка не входит в стандартную комплектацию и заказывается отдельно.
В таблице указаны форсунки и максимальные расходы топлива через них.
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RL/M с длиной
головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Для горелок RL 190/M удлинитель не поставляется
Удлинитель головки
Горелка
Длина стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RL 28/M
241 351
3010120
RL 38/M
241 351
3010121
RL 50/M
241 351
3010122
RL 70/M
272 385
3010159
RL 100/M
272 385
3010160
RL 130/M
272 385
3010161
Ограничительная вставка
С помощью установки ограничительной вставки можно ограничить длину головки горелки
погруженную в камеру сгорания.
Ограничительная вставка
Горелка
Толщина вставки S (мм)
Артикул
RL 28/M-38/M-50/M
1100
3010095
RL 70/M-100/M-130/M
135
3010129
RL 190/M
102
3000722
Угол распыления 45°
Горелка
Максимальный расход топлива
через форсунку (кг/час) при
давлении распыления 20 бар
Артикул
RL 28/M 15
3009850
RL 28/M - 38/M 20
3009851
RL 28/M - 38/M - 50/M 30
3009852
RL 38/M - 50/M - 70/M 40
3009853
RL 50/M - 70/M 50
3009854
RL 70/M-100/M 60
3009855
RL 70/M-100/M 70
3009856
RL 100/M -130/M 80
3009857
RL 100/M-130/M 90
3009858
RL 100/M -130/M 100
3009859
RL 130/M 110
3009860
RL 130/M-190/M 120
3009861
RL 130/M-190/M 130
3009862
RL 190/M 140
3009863
RL 190/M 160
3009864
RL 190/M 180
3009865
RL 190/M 200
3009866
