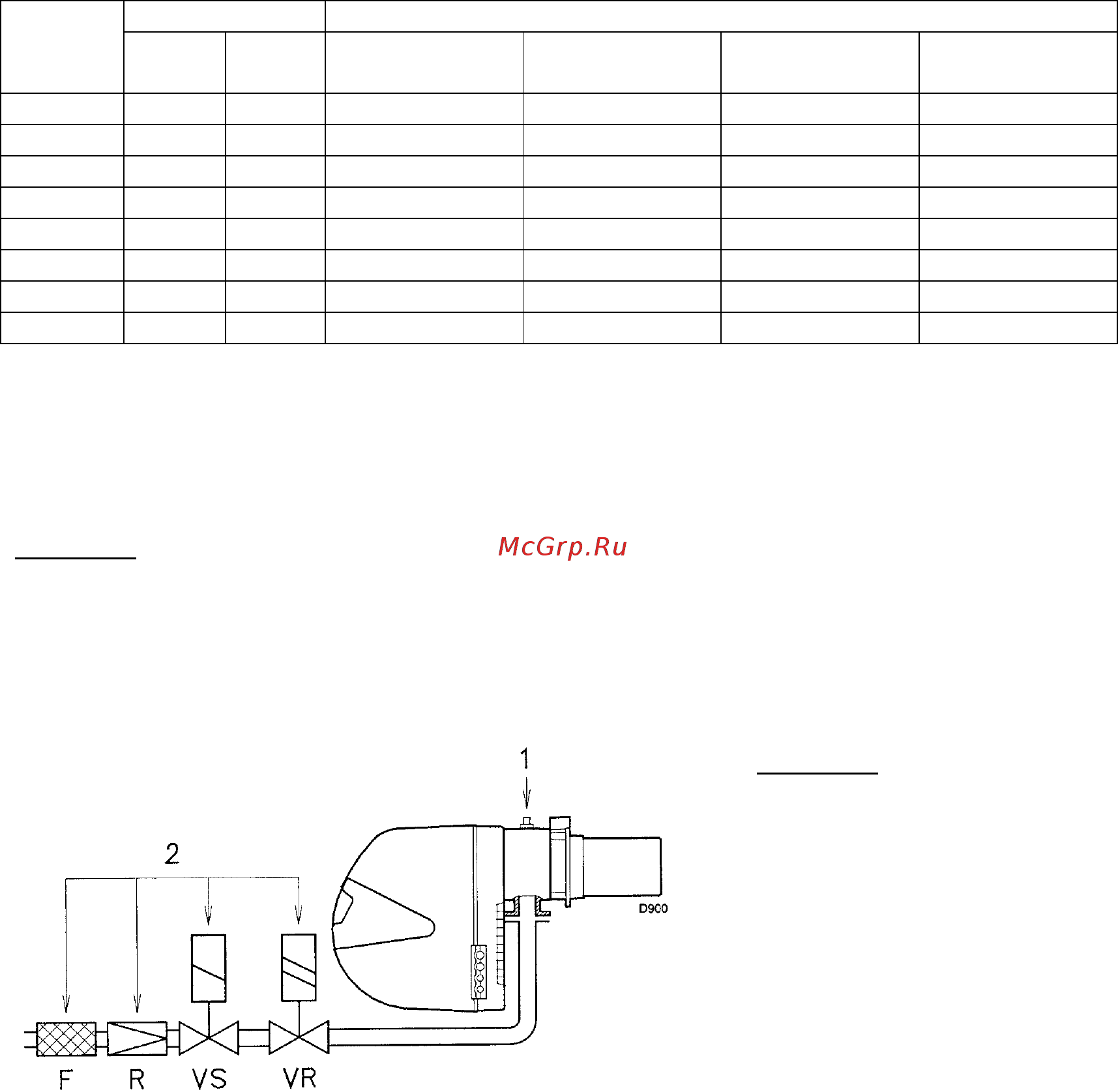

![Riello RLS 70 t.l. Инструкция по эксплуатации онлайн [18/31] 526364](/views2/1661414/page18/bg12.png)
17
RLS 130
∆p (мбар)
1 2
КВт
G20 G31
Ф 1 ½ “
3970183
Ф 2 “
3970185
Ду.65
3970167
Ду.80
3970168
930 9,3 10,5 22,0 15,0 6,3 -
1010 9,5 10,9 28,0 17,0 7,4 -
1090 9,7 11,4 33,0 20,0 8,5 4,5
1170 9,9 11,8 37,0 22,0 9,6 5,1
1250 10,4 12,9 40,0 25,0 10,8 5,7
1330 10,9 14,0 43,0 28,0 12,2 6,4
1410 11,5 15,0 48,0 31,0 13,6 7,1
1512 13,0 17,5 53,0 34,0 15,3 8,0
(A)
В таблицах приведены значения минимальной потери давления на трубопроводе подачи газа в
зависимости от мощности горелки на 2-й ступени.
Колонка 1
Потеря давления на головке горелки.
Давление газа измерено на штуцере отбора газа (1) (рисунок В), при условии:
• Давление в камере сгорания 0 мбар;
• Горелка работает на 2-й ступени;
• Газ G20 (метан) – G31 (пропан)
(В)
Колонка 2
Потеря давления в газовой рампе (2)
(рисунок В) для газа G20, сюда входят:
регулировочный клапан VR,
предохранительный клапан VS (оба
вентиля при максимальном открытии),
регулятор давления R, фильтр F.
Если вы используете газ пропан G31
низшая теплотворная способность 27
кВт*час/Нм
3
(23,2 Мкал/Нм
3
),
то необходимо умножить данные в
колонке 2 на 0,41.
Если необходимо узнать приблизительную мощность горелки при работе на 2-й ступени:
- вычтите из давления газа на отводе (1) (рисунок В) давление в камере сгорания
- в таблице для соответствующей горелки в колонке 1 найдите наиболее близкое к
полученному давлению значение
- слева прочтите мощность, которая ему соответствует.
Пример – RLS 100
• работа на 2-й ступени
• природный газ G20, низшая теплотворная способность 10 кВт*час/Нм
3
• давление газа на штуцере отбора давления (1) рисунок (В) = 11,2 мбар
• давление в камере сгорания = 2,0 мбар
11,2 – 2 =9,2 мбар
Давлению 9,2 мбар, колонка 1, газ G20, в таблице для RLS 100, соответствует мощность 955 кВт.
Это значение используется как первое приближение. После этого реальная мощность измеряется
с помощью счетчика.
