6
МОНТАЖ

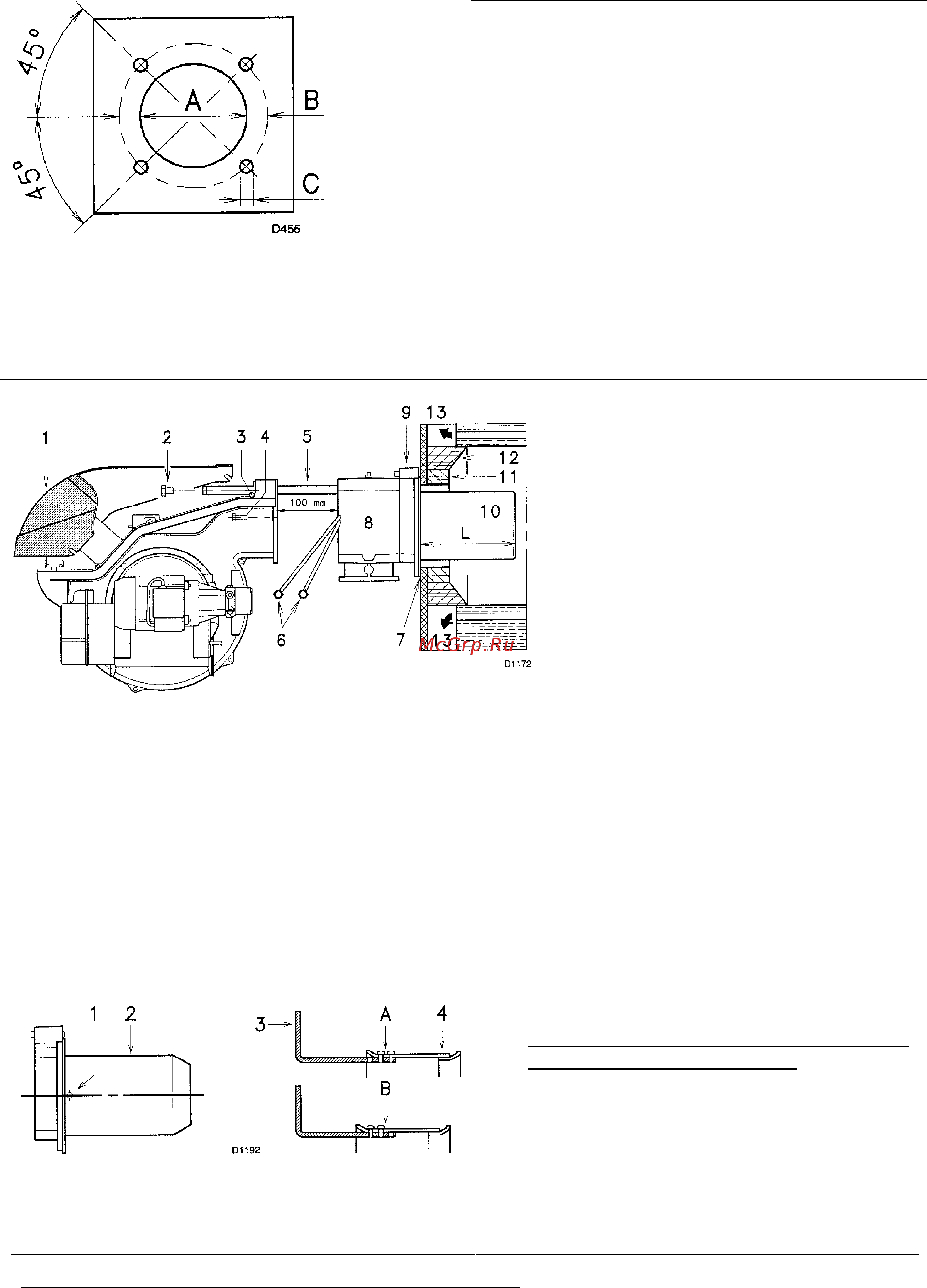

(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла,
который закрывает камеру сгорания, как
показано на рисунке (А).
Расположение отверстий с резьбой можно
разметить с помощью теплового экрана,
который входит в комплект поставки горелки.
мм
A B C
RLS 70 185 275 – 325 М 12
RLS 100 195 275 – 325 М 12
RLS 130 195 275 – 325 М 12
(В)
ДЛИНА ГОЛОВКИ (В)
Длина головки выбирается в
соответствии с инструкциями
производителя котлов, но в любом
случае, она должна быть больше,
чем толщина дверцы котла, включая
толщину огнеупорного материала.
Длина головки L (мм), может быть
следующей:
Головка (10) RLS 70 RLS 100 RLS 130
Короткая 250 250 250
Длинная 385 385 385
Для котлов, у которых дымовые газы
выходят спереди (13), или с
инверсионной камерой сгорания,
установите защиту (11) из
огнестойкого материала между
огнеупорной защитой котла (12) и
головкой (10).
Данная защитная прокладка не должна препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается водой, не требуется ставить огнеупорную
прокладку (11) – (12) (рисунок В), если только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
(С)
Снимите головку горелки следующим
образом, рисунок (В).
• Отсоедините трубки подачи солярки,
отвинтив два переходника (6)
• Ослабьте 4 винта (3) и снимите кожух (1)
• Снимите винты (2) с направляющих (5)
• Снимите два винта (4) и откатите горелку
вдоль направляющих (5) на расстояние
приблизительно 100 мм.
• Отсоедините провода электродов, а
затем сдвиньте горелку полностью вдоль
направляющих.
ПРЕДВАРИТЕЛЬНА НАСТРОЙКА ГОЛОВКИ ГОРЕЛКИ
Если у вас модель RLS 130, то теперь необходимо убедиться, что максимальный расход горелки
на 2-й ступени находится в зоне А или В рабочей области. Смотри страницу 5.
Если вы находитесь в области А, то ничего предпринимать не надо.
