5

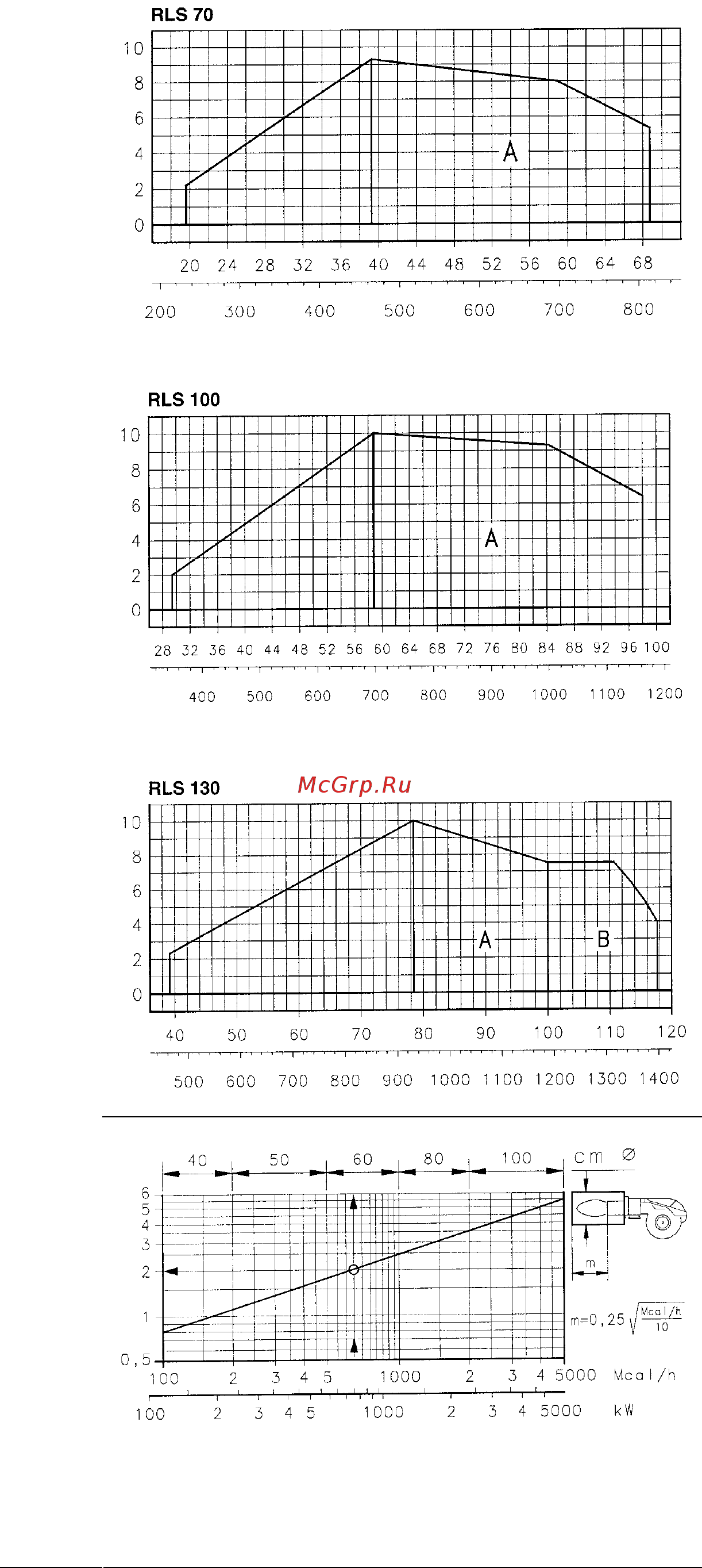

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
Камера сгорания,
мбар
кг/ч
кВт
Камера сгорания, мбар
кг/ч
кВт
Камера сгорания, мбар
кг/ч
кВт
(А)
Камера сгорания, м
(В)
Горелки RLS 70 – 100 – 130 могут
работать в двух режимах:
одноступенчатом или
двухступенчатом.
МАКСИМАЛЬНАЯ МОЩНОСТЬ
выбираемой внутри области А. Для
того, чтобы использовать горелку
также и в области В (RLS 130),
необходимо предварительно
настроить головку горелки, как
описано на странице 6.
МИНИМАЛЬНАЯ МОЩНОСТЬ не
должна быть меньше, чем
минимальный предел на диаграмме:
RLS 70 = 232 кВт = 19,0 кг/час
RLS 100 = 349 кВт = 29,5 кг/час
RLS 130 = 465 кВт = 39,0 кг/час
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена
при температуре окружающей среды
20°С и атмосферном давлении 1000
мбар (приблизительно 100 метров
над уровнем моря), головка
отрегулирована как показано на
странице 9.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ
(Рисунок В)
Области применения были получены
на специальных испытательных
котлах, в соответствии со стандартом
EN 676 и EN 267.
На рисунке (В) даны диаметр и длина
камеры сгорания во время
испытаний.
Пример: Мощность 650 Мкал/час:
Диаметр 60 см – длина 2 метра.
КОТЛЫ ДЛЯ ГРАЖДАНСКОГО
БЫТОВОГО ПРИМЕНЕНИЯ
Соединение горелка-котел не
создаст проблем, если котел прошел
испытания в ЕЭС и размеры камеры
сгорания почти такие же, как те,
которые приведены в диаграмме (В).
Если же горелку необходимо
поставить на котел бытового
назначения не прошедшего
испытания в ЕЭС и/или размеры его
камеры сгорания довольно
значительно отличаются в меньшую
сторону от значений, приведенных в
диаграмме (В), то необходимо
проконсультироваться с
производителем.
Содержание
- 1 при следующих условиях температура окружающей среды 20 с атмосферное давление 1000 мбар высота над уровнем моря 100 метров 2 давление в точке отбора 18 рисунок а стр 5 при нулевом давление в камере сгорания мощность горелки максимальная 3 звуковое давление было измерено в лаборатории на заводе изготовителе горелка работала на испытательном котле при максимальной мощности 3
- Технические данные 3
- Аксессуары по запросу 4
- Газовая рампа сертифицирована по стандарту en 676 в комплекте с клапанами регулятором давления и фильтром смотри на странице 18 замечание монтажная организация несет ответственность за добавление элементов безопасности не предусмотренных в данном руководстве 4
- Код 3010162 l 250 мм l1 385 мм rls 70 4
- Код 3010163 l 250 мм l1 385 мм rls 100 4
- Код 3010164 l 250 мм l1 385 мм rls 130 4
- Набор для удлинения головки горелки l стандартная головка l1 длинная головка получаемая с помощью специального набора приспособлений 4
- Описание горелки 4
- Монтаж монтаж 7
- Электропроводка 11
- Давление газа 17
- Техническое обслуживание 25
- Неполадки в работе неполадки в работе вызвавшие их причины 27
- Работа горелки работа горелки 29
- Аварийная остановка горелки красный 30
- Аварийная остановка двигателя вентилятора красный 30
- Горелка работает горелка работает 30
- Обозначение символов подано электропитание 30
- Работа на 1 й ступени 30
- Работа на 2 й ступени 30
