АКСЕССУАРЫ (по запросу):
• НАБОР ДЛЯ УДЛИНЕНИЯ ГОЛОВКИ ГОРЕЛКИ
L = стандартная головка
L1 = длинная головка, получаемая с помощью специального набора приспособлений
КОД 3010162 L = 250 мм L1 = 385 мм
RLS 70
КОД 3010163 L = 250 мм L1 = 385 мм
RLS 100
КОД 3010164 L = 250 мм L1 = 385 мм
RLS 130
ГАЗОВАЯ РАМПА СЕРТИФИЦИРОВАНА ПО СТАНДАРТУ EN 676 (в комплекте с клапанами,
регулятором давления и фильтром): смотри на странице 18.
ЗАМЕЧАНИЕ.
Монтажная организация несет ответственность за добавление элементов безопасности, не
предусмотренных в данном руководстве.
(А)

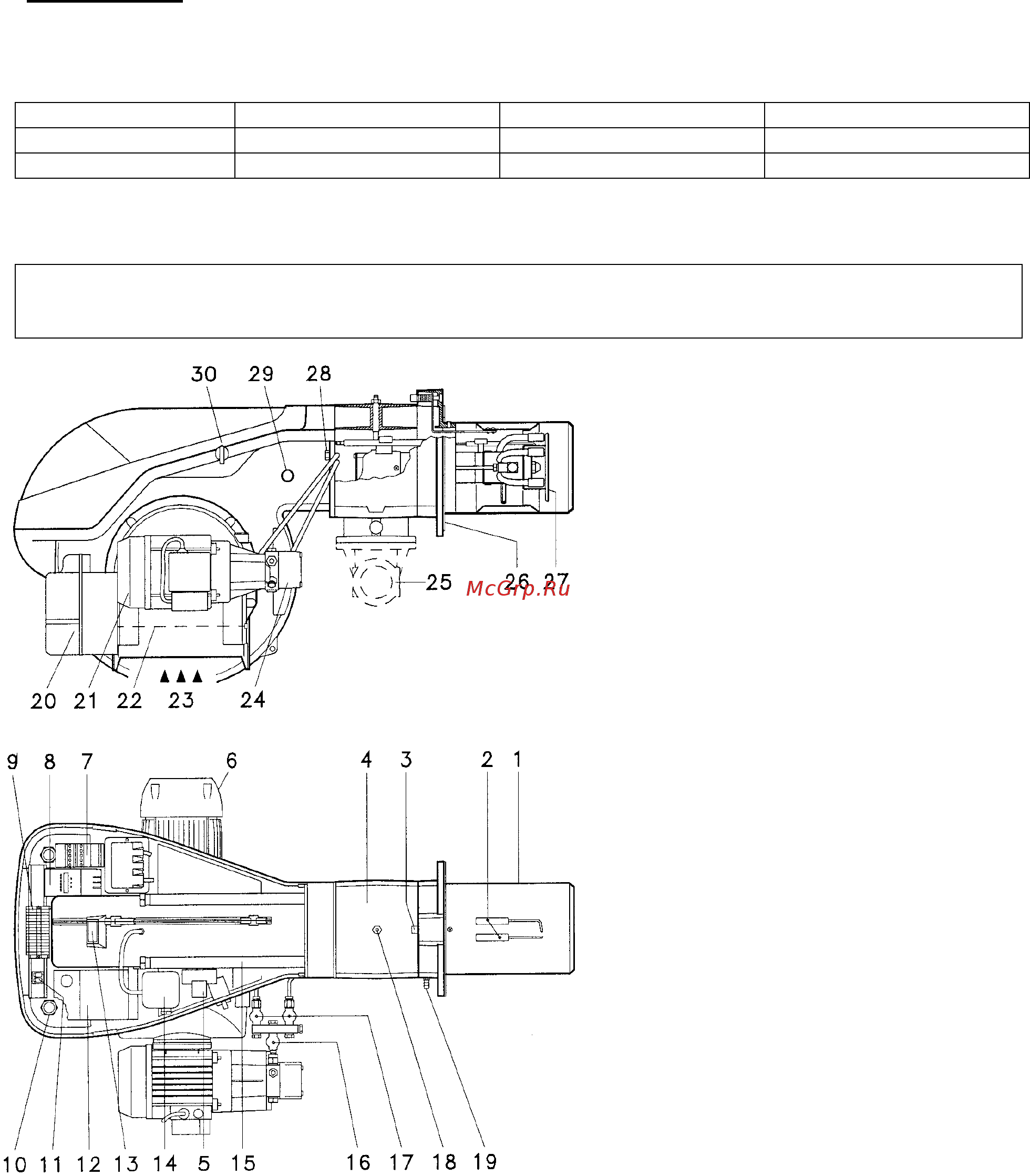

ОПИСАНИЕ ГОРЕЛКИ
1 Головка горелки
2 Электроды розжига
3 Регулировочный винт головки горелки
4 Соединительная муфта
5 Реле
6 Двигатель вентилятора
7 Пускатель двигателя и тепловое реле с кнопкой
перезапуска
8 Панель световых индикаторов
9 Клеммник
10 Отверстие для проводов для электрических
подключений, выполняемых монтажной
организацией
11 Два электрических выключателя:
- один для «включения – отключения горелки»
- один для «1-й – 2-й ступени»
12 Автомат горения с сигнальной лампой
блокировки и кнопкой перезапуска
13 Глазок пламени
14 Реле минимального давления воздуха
(дифференциального типа)
15 Направляющие для открывания горелки и
проверки головки горелки
16 Предохранительный клапан
17 Клапаны 1-й и 2-1 ступени
18 Отвод давления газа и крепежный винт головки
19 Отвод для замера давления воздуха
20 Серводвигатель.
Во время остановки горелки воздушная
заслонка полностью закрывается, чтобы
уменьшить до минимума потери тепла из котла,
вызванные тягой из дымохода, куда попадает
воздух из вентилятора.
21 Двигатель насоса
22 Воздушная заслонка
23 Вход воздуха в вентилятор
24 Насос
25 Трубопровод подачи газа
26 Фланец для крепления к котлу
27 Диск стабилизации пламени
28 Винт для крепления вентилятора к
соединительной муфте
29 Ультрафиолетовый фотоэлемент
30 Переключатель диз. топливо/газ
