Riello RLS 70 t.l. Инструкция по эксплуатации онлайн [5/31] 526364
![Riello RLS 70 t.l. Инструкция по эксплуатации онлайн [5/31] 526364](/views2/1661414/page5/bg5.png)
4
Горелка может быть остановлена по аварийному сигналу двумя способами:
Аварийная остановка на блоке управления:
Если загорится кнопка (12) (А) на блоке
управления, это означает, что произошла аварийная остановка горелки.
Аварийная остановка:
для разблокировки нажмите кнопку на реле тепловой защиты (7)
(рисунок А).
мм А В С кг
RLS 70 1190 740 692 70
RLS 100 1190 740 692 73
(В)
RLS 130 1190 740 692 76
УПАКОВКА – ВЕС (В)
Указаны приблизительные значения.
• Упаковка горелки установлена на
деревянную подставку, удобную
для подъема погрузчиком.
Габаритные размеры в упаковке
приведены в таблице (В).
• Вес горелки с упаковкой указан в
таблице (В).
Рисунок (С)

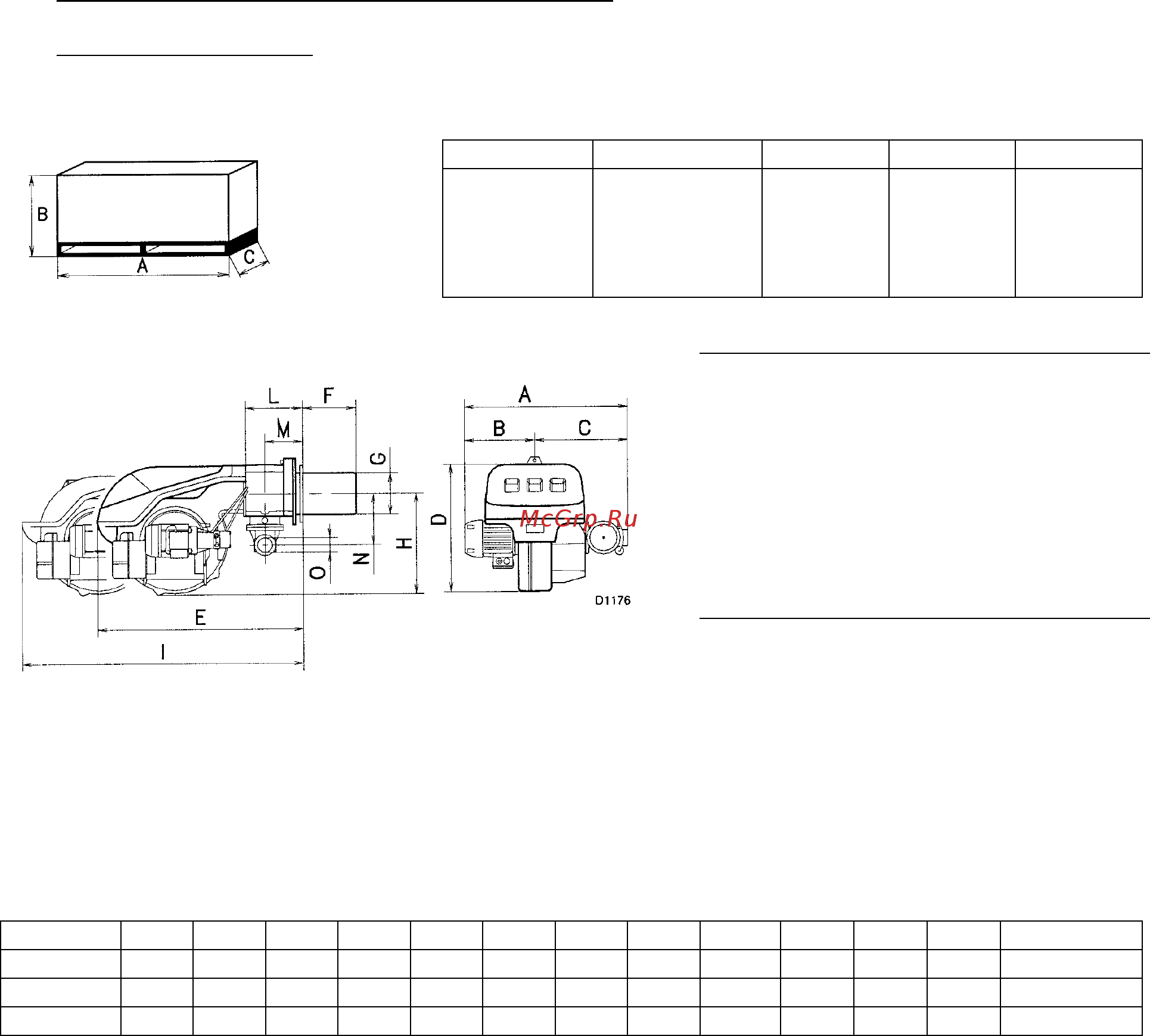

ГАБАРИТНЫЕ РАЗМЕРЫ (С)
Указаны приблизительные размеры.
Габаритные размеры горелки
приведены в таблице (С).
Учтите, что для проверки головки
горелки ее необходимо открыть, при
этом ее задняя часть выдвигается на
направляющих.
Габаритные размеры открытой
горелки – это значение I.
мм A B C D
E F G H I L M N O
RLS 70 691 296 395 555 840 250 179 430 1161 214 134 221 2 дюйма
RLS 100 707 312 395 555 840 250 189 430 1161 214 134 221 2 дюйма
RLS 130 733 338 395 555 840 250 189 430 1161 214 134 221 2 дюйма
(С)
КОМПЛЕКТАЦИЯ
1 - фланец для блока подачи газа
1 - прокладка для фланца
4 - винты крепежные для фланца М 10 х 35
1 - тепловой экран
4 - винты для крепления фланца горелки к котлу: М 12 х 35
2 - гибкие топливные шланги
2 - штуцеры для гибких топливных шлангов с прокладками
1 - комплект для работы на сжиженном нефтяном газе
1 - руководство
1 - каталог запчастей
