7
Если же вы попали в область В:
- отвинтите винты (1) (рисунок С) и снимите головку (2)
- сместите крепеж стержня (3) (рисунок С) из положения А в положение В, при этом затвор
(4) сместится назад
- установите на место головку (2) (рисунок С) и винты (1)
После выполнения этой операции закрепите фланец (9) (рисунок В) на фланце котла, установив
защитный тепловой экран (7) (рисунок В), который входит а комплект поставки.
Используйте 4 винта, которые также входят в комплект поставки, предварительно защитите резьбу
специальным материалом для резьбы.
Соединение горелка-котел должно быть герметичным.
кг/час
Галлонов
в час
10 бар 12 бар 14 бар
кВт
12 бар
5,00 19,20 21,20 23,10 251,40
5,50 21,10 23,30 25,40 276,30
6,00 23,10 25,50 27,70 302,40
6,50 25,00 27,60 30,00 327,30
7,00 26,90 29,70 32,30 352,30
7,50 28,80 31,80 34,60 377,20
8,00 30,80 33,90 36,90 402,10
8,30 31,90 35,20 38,30 417,50
8,50 32,70 36,10 39,20 428,20
9,00 34,60 38,20 41,50 453,10
9,50 36,50 40,30 43,80 478,00
10,00 38,40 42,40 46,10 502,90
10,50 40,40 44,60 48,40 529,00
11,00 42,30 46,70 50,70 553,90
12,00 46,10 50,90 55,30 603,70
12,30 47,30 52,20 56,70 619,10
13,00 50,00 55,10 59,90 653,50
13,80 53,10 58,50 63,30 693,80
14,00 53,80 59,40 64,50 704,50
15,00 57,70 63,60 69,20 754,30
15,30 58,80 64,90 70,50 769,70
16,00 61,50 67,90 73,80 805,30
17,00 65,40 72,10 78,40 855,10
(D)
(Е)
ВЫБОР ФОРСУНОК ДЛЯ 1-й и 2-й
СТУПЕНИ
Обе форсунки выбираются из списка,
приведенного в таблице (D).
Первая форсунка
определяет расход
горелки на 1-й ступени.
Вторая форсунка
работает вместе с 1-й
и определяет расход горелки на 2-й
ступени.
Расход на 1-й и 2-й ступени должен
быть среди значений, приведенных на
странице 2.
Пользуйтесь форсунками с углом
распыла 60°С, рекомендуемое давление
– 12 бар.
Как правило, обе форсунки имеют
одинаковую производительность.

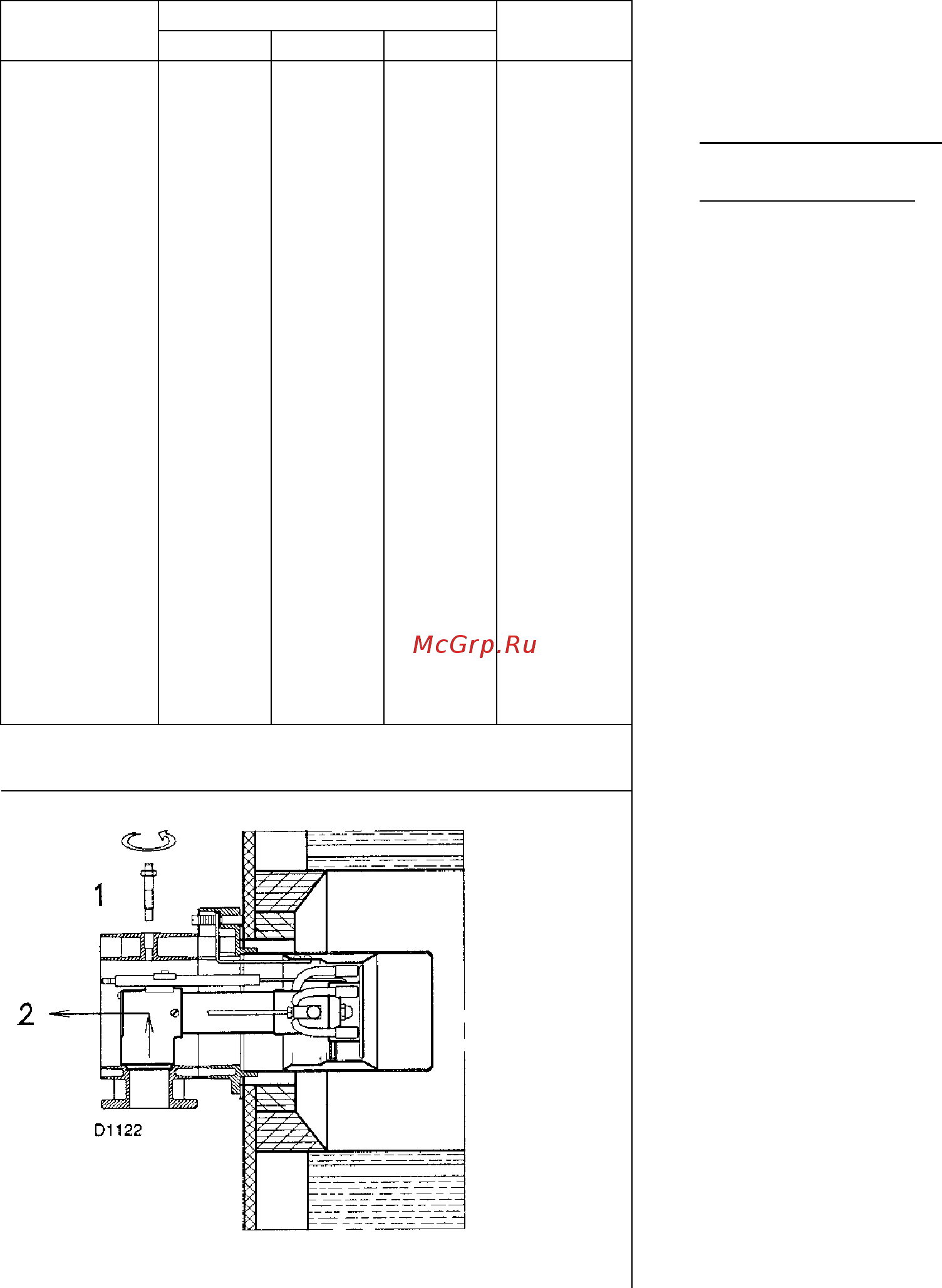

УСТАНОВКА ФОРСУНОК
Снимите винт (1) (рисунок Е) и выньте
внутреннюю часть (2) (Е).
Содержание
- 1 при следующих условиях температура окружающей среды 20 с атмосферное давление 1000 мбар высота над уровнем моря 100 метров 2 давление в точке отбора 18 рисунок а стр 5 при нулевом давление в камере сгорания мощность горелки максимальная 3 звуковое давление было измерено в лаборатории на заводе изготовителе горелка работала на испытательном котле при максимальной мощности 3
- Технические данные 3
- Аксессуары по запросу 4
- Газовая рампа сертифицирована по стандарту en 676 в комплекте с клапанами регулятором давления и фильтром смотри на странице 18 замечание монтажная организация несет ответственность за добавление элементов безопасности не предусмотренных в данном руководстве 4
- Код 3010162 l 250 мм l1 385 мм rls 70 4
- Код 3010163 l 250 мм l1 385 мм rls 100 4
- Код 3010164 l 250 мм l1 385 мм rls 130 4
- Набор для удлинения головки горелки l стандартная головка l1 длинная головка получаемая с помощью специального набора приспособлений 4
- Описание горелки 4
- Монтаж монтаж 7
- Электропроводка 11
- Давление газа 17
- Техническое обслуживание 25
- Неполадки в работе неполадки в работе вызвавшие их причины 27
- Работа горелки работа горелки 29
- Аварийная остановка горелки красный 30
- Аварийная остановка двигателя вентилятора красный 30
- Горелка работает горелка работает 30
- Обозначение символов подано электропитание 30
- Работа на 1 й ступени 30
- Работа на 2 й ступени 30
