22

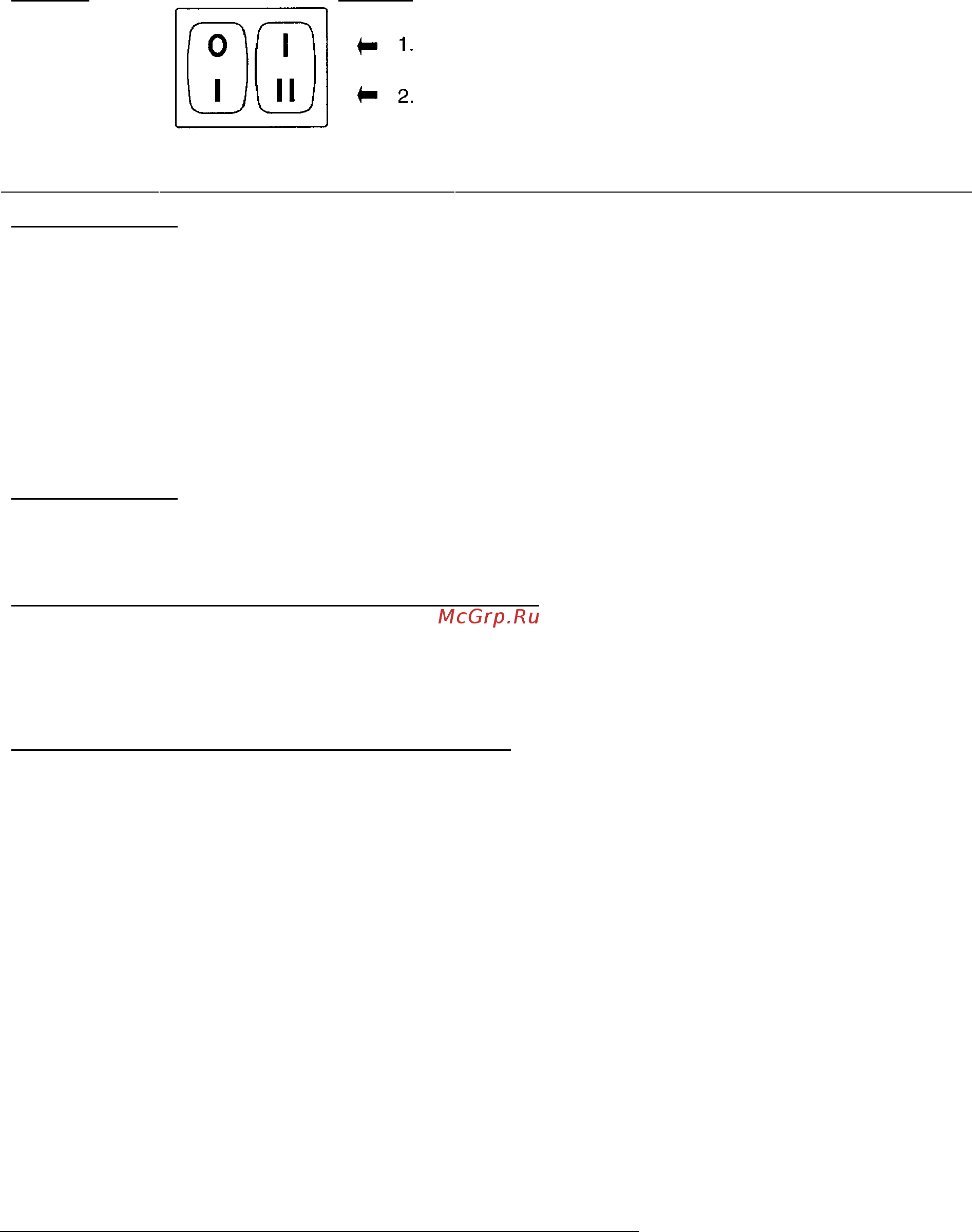

Горелка 1 2 ступень
Погашена Æ
Работает Æ
(А)
1 – МОЩНОСТЬ ПРИ РАБОТЕ НА 2-й СТУПЕНИ
мощность на 2-й ступени, должна быть внутри
рабочей области, приведенной в диаграммах на
странице 5.
Переведите выключатель (2) (рисунок А) в
положение 2-я ступень: серводвигатель откроет
воздушную заслонку на то расстояние, на которое
уже была настроена для жидкого топлива а также
откроет газовый клапан для 2-й ступени VR2.
Регулировка газа
Приведите в соответствие расход газа и количество воздуха.
- Если вы хотите снизить расход, уменьшите давление газа на выходе из регулятора давления,
а если оно уже минимальное, прикройте немного вентиль 2-й ступени VR2.
- Если вы хотите повысить расход, увеличьте давление газа на выходе из регулятора.
2 – МОЩНОСТЬ ПРИ РАБОТЕ НА 1-й СТУПЕНИ
мощность на 1-й ступени, должна быть внутри рабочей области, приведенной в диаграммах на
странице 5.
Переведите выключатель (2) (рисунок А) в положение 1-я ступень: серводвигатель закроет
воздушную заслонку на то расстояние, на которое уже была настроена для жидкого топлива а
также откроет газовый клапан для 1-й ступени VR1.
Регулировка газа
Приведите в соответствие расход газа и количество воздуха с помощью клапана 1-й ступени VR1.
3 – МОЩНОСТЬ ПРИ РОЗЖИГЕ (для работы на газе)
Горелки с максимальной мощностью не более 120 кВТ
Розжиг может происходить при максимальной рабочей мощности.
Пример:
• максимальная рабочая мощности: 120 кВт.
• максимальная мощность при розжиге: 120 кВт
Горелки с максимальной мощностью более 120 кВТ
Розжиг должен происходить при мощности, меньшей, чем максимальная рабочая мощность.
Если мощность при розжиге не превышает 120 кВт, то расчет делать не надо. Если же мощность
при розжиге превышает 120 кВт, стандарт привязывает это значение к безопасному времени “ts”
на блоке управления:
• для ts = 2с мощность розжига должна быть не более ½ максимальной рабочей мощности.
• для ts = 3с мощность розжига должна быть не более 1/3 максимальной рабочей мощности.
Пример:
Максимальная рабочая мощность составляет 600 кВт.
Мощность розжига должна быть не более чем:
• 300 кВт для ts = 2 с;
• 200 кВт для ts = 3 с;
Чтобы измерить мощность розжига:
- выньте фотоэлемент на ультрафиолетовых лучах (14) (рисунок А) страница 5 (горелка
произведет розжиг, а по истечении безопасного времени остановится).
- Выполните один за одним 10 розжигов.
- Считайте со счетчика количество сгоревшего газа.
Это количество должно быть не больше, чем количество, полученное по формуле:
Nm3/час (максимальная производительность горелки)
360
Пример для газа G 20 (10 кВт/Н м
3
):
Максимальна рабочая мощность, 600 кВт соответствует 60 Нм
3
/час.
После 10 розжигов с последующей блокировкой, расход, который вы считаете на счетчике должен
быть не больше чем:
60 : 360 = 0,166 Нм
3
Расход при розжиге регулируется посредством дроссельной газовой заслонки.
