КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ
Снимите головку горелки следующим образом:
−
Снимите крышку с короба (1), стержень (2), стопоры (4) и винты (3).
−
Отсоедините трубки (6).
−
Отсоедините тягу от дроссельной заслонки газа, сняв винт (11).
−
Выньте винт и пластинку (12), штифты (13) и (14) и снимите рукоятку (15).
−
Выдвиньте горелку из головки на расстояние ПРИБЛИЗИТЕЛЬНО 100 – 120 мм и отсоедините вилку
(7), сняв винты (10); отсоедините провода от клеммы (18).
−
Теперь можно полностью снять горелку со штырей (5).
−
Закрепите головку на котле, установив изолирующий экран (9).
−
Наденьте горелку на штыри (5), оставив пространство около 100 – 120 мм; снова присоедините
провода к клемме (18).
−
Установите вилку (7), зафиксировав ее винтами (10).
−
Полностью закройте горелку, закрепив ее винтами (3), установите стопоры (4), стержень со
шплинтом (2), тягу дроссельной заслонки газа (11) и трубки (6).
−
Вставьте рукоятку (15), зацепив ее за тягу (16), установите на место штифты (13) и (14) и закройте
отверстие пластинкой и винтом (12).
−
Когда горелка открыта, можно снять с головки соединительную муфту газа (8).
−
Перед тем, как устанавливать горелку на котел, рекомендуется установить форсунку, как описано
далее.
ЗАМЕЧАНИЕ: Если приподнять горелку с помощью крючков, то ее можно установить на котле, не
снимая головку.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГОЛОВКИ ГОРЕЛКИ
Повторите вышеописанные операции, воспользовавшись специальными удлинителями для стержней
(5), которые входят в комплект поставки.
При открывании горелки рекомендуется поддерживать ее вес с помощью соответствующих средств
или с помощью подставки на колесиках, которая поставляется отдельно.
ОПЕРАЦИИ С ДЕРЖАТЕЛЕМ ФОРСУНОК
Если вы сняли держатель форсунок, необходимо правильно отрегулировать стержень, который
управляет иголкой; эта операция осуществляется при установленной форсунке, необходимо ослабить
гайку и муфту (17), оставив небольшой зазор для того, чтобы рукоятка (15) не была натянута.

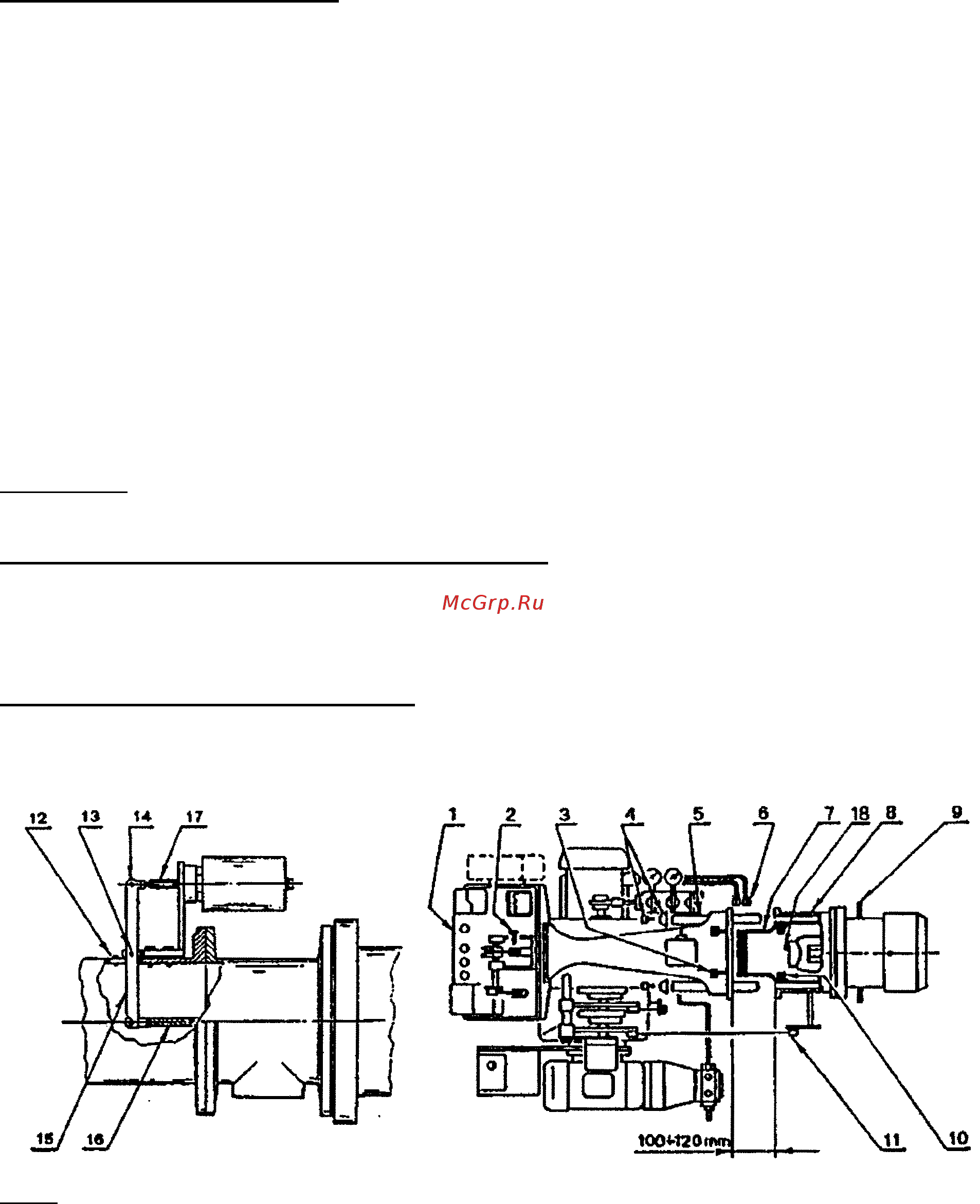

Рис. 2
