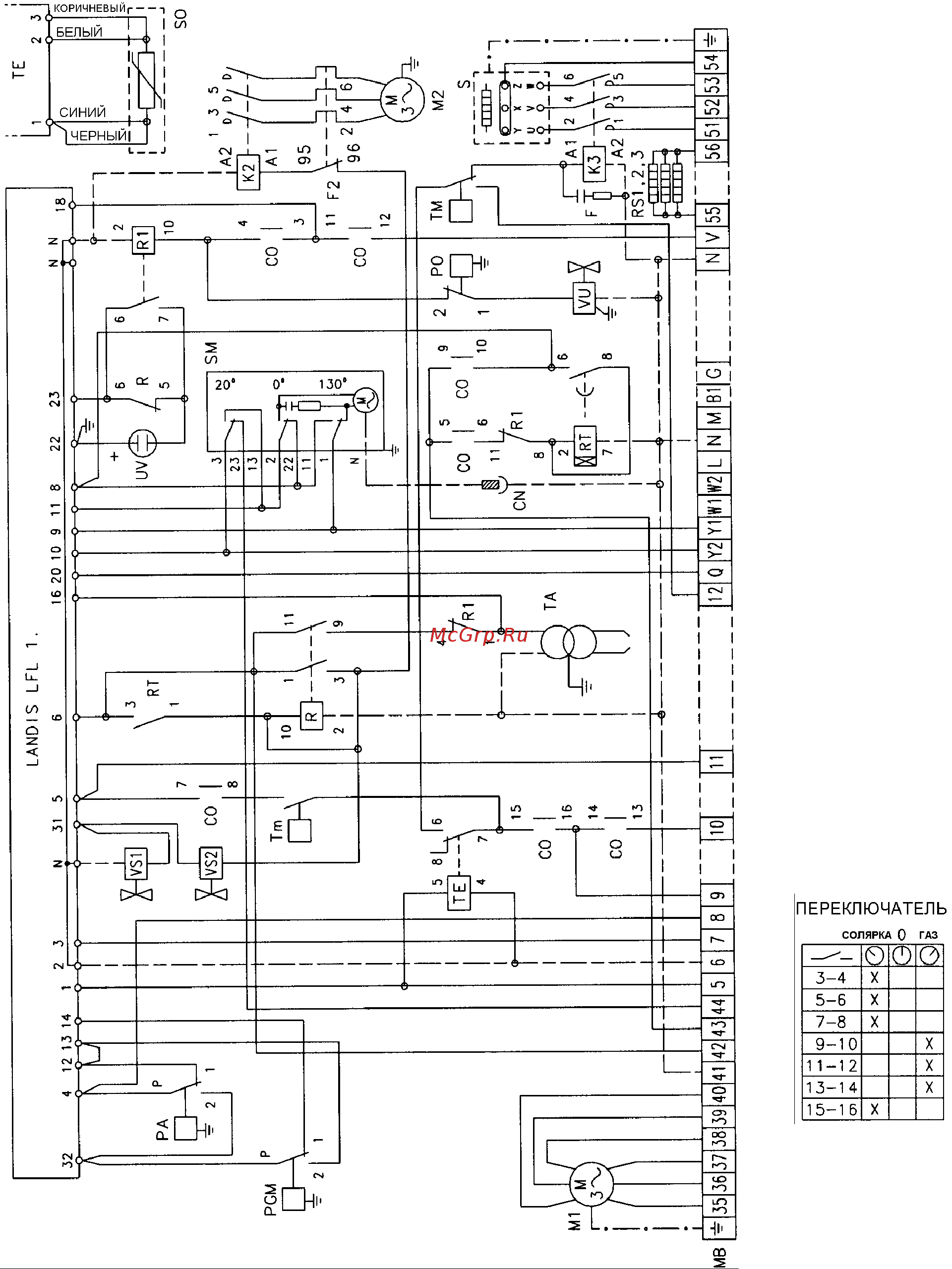

ЭЛЕКТРИЧЕСКАЯ СХЕМА ГОРЕЛКИ, МОДЕЛИ ENNE / EMME 4500
(ЧАСТЬ СХЕМЫ, ВЫПОЛНЯЕМАЯ НА ЗАВОДЕ)
ПОДКЛЮЧЕНИЕ К КЛЕММНИКУ
СМОТРИ НА СТРАНИЦЕ 7/1
ОБОЗНАЧЕНИЯ:
MВ - клеммник горелки
СО - переключатель
К2 - контактор двигателя насоса
К3 - контактор ТЭНа
F2 - реле тепловой защиты
насоса
RT - таймер
M1 - двигатель вентилятора
M2 - двигатель насоса
S - ТЭН предварительного
нагрева
SM - серводвигатель
SO - датчик РТ100
TA - трансформатор розжига
UV - датчик пламени на
ультрафиолетовых лучах
F - фильтр против образования
дуги
CN - разъем
ТЕ - электронный термостат
ТМ - термостат максимальной
температуры
Тm - термостат минимальной
температуры
PGM - реле максимального
давления газа
PA - реле давления воздуха
РО - реле давления масла
VU - клапан форсунки
VS1 - предохранительный
клапан масла
VS2 - предохранительный
клапан масла
R - реле (рядом с таймером)
R1 - реле (рядом с контактором
насоса)
RS1,2,3 – ТЭНы для подогрева
насоса, блока модулятора и
распылителя
