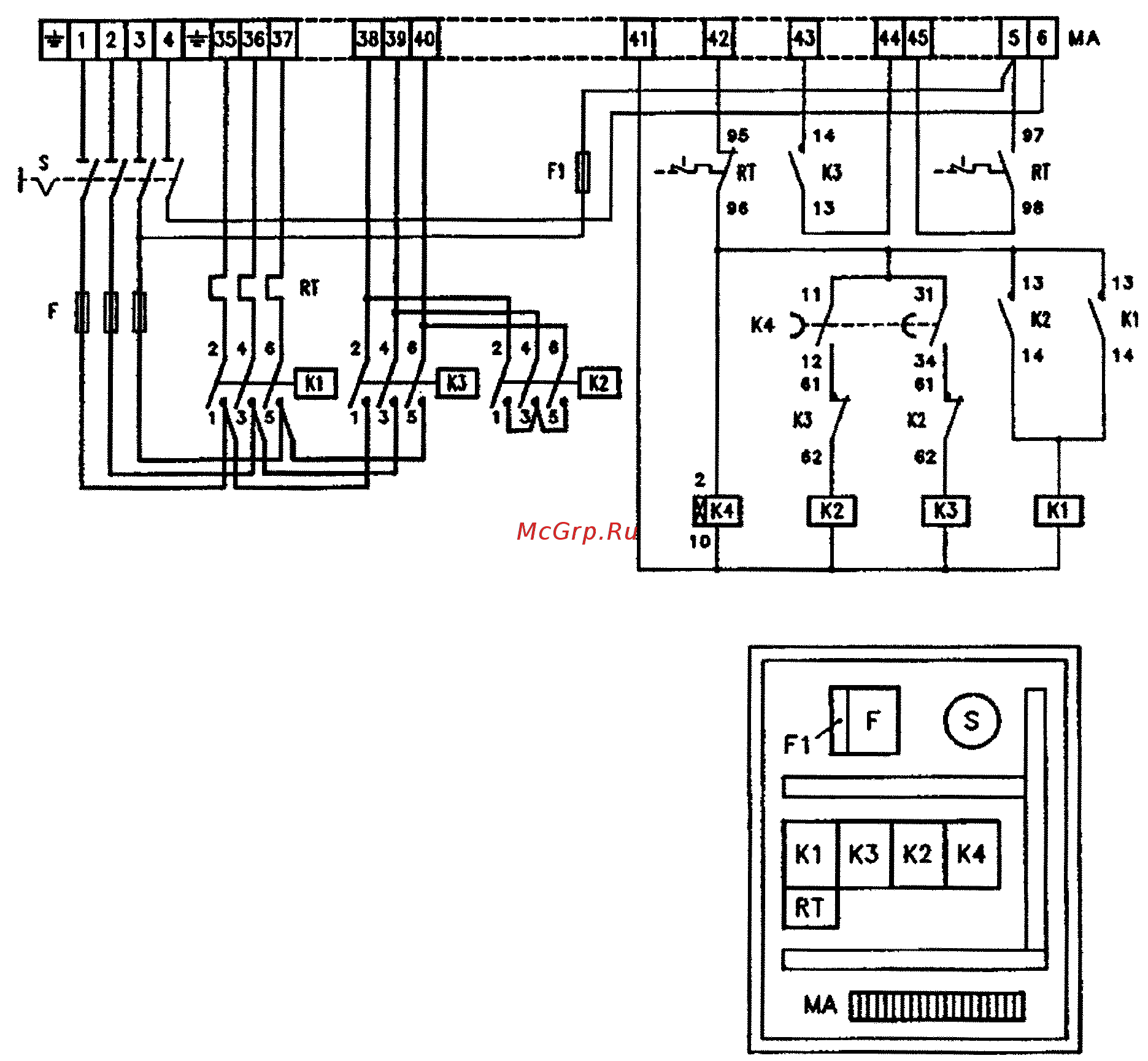

СТАРТЕР ЗВЕЗДА - ТРЕУГОЛЬНИК
Электрическая схема
MA : КЛЕММНИК
S: РАЗЪЕДИНИТЕЛЬ С БЛОКИРОВКОЙ ДВЕРЦЫ
F: ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ СИЛОВОЙ ЦЕПИ
F1 : ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ УПРАВЛЕНИЯ
K1 : ЛИНЕЙНЫЙ КОНТАКТОР
K2 : КОНТАКТОР ПРИ ПОДКЛЮЧЕНИИ НА ЗВЕЗДУ
K3 : КОНТАКТОР ПРИ ПОДКЛЮЧЕНИИ НА ТРЕУГОЛЬНИК
K4 : ТАЙМЕР (УСТАНОВИТЬ НА 10 СЕКУНД)
RT : РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ (УСТАНОВИТЬ НА 14А ПРИ НАПРЯЖЕНИИ 380 ВОЛЬТ ИЛИ НА
24А ПРИ НАПРЯЖЕНИИ В СЕТИ 220 ВОЛЬТ)
