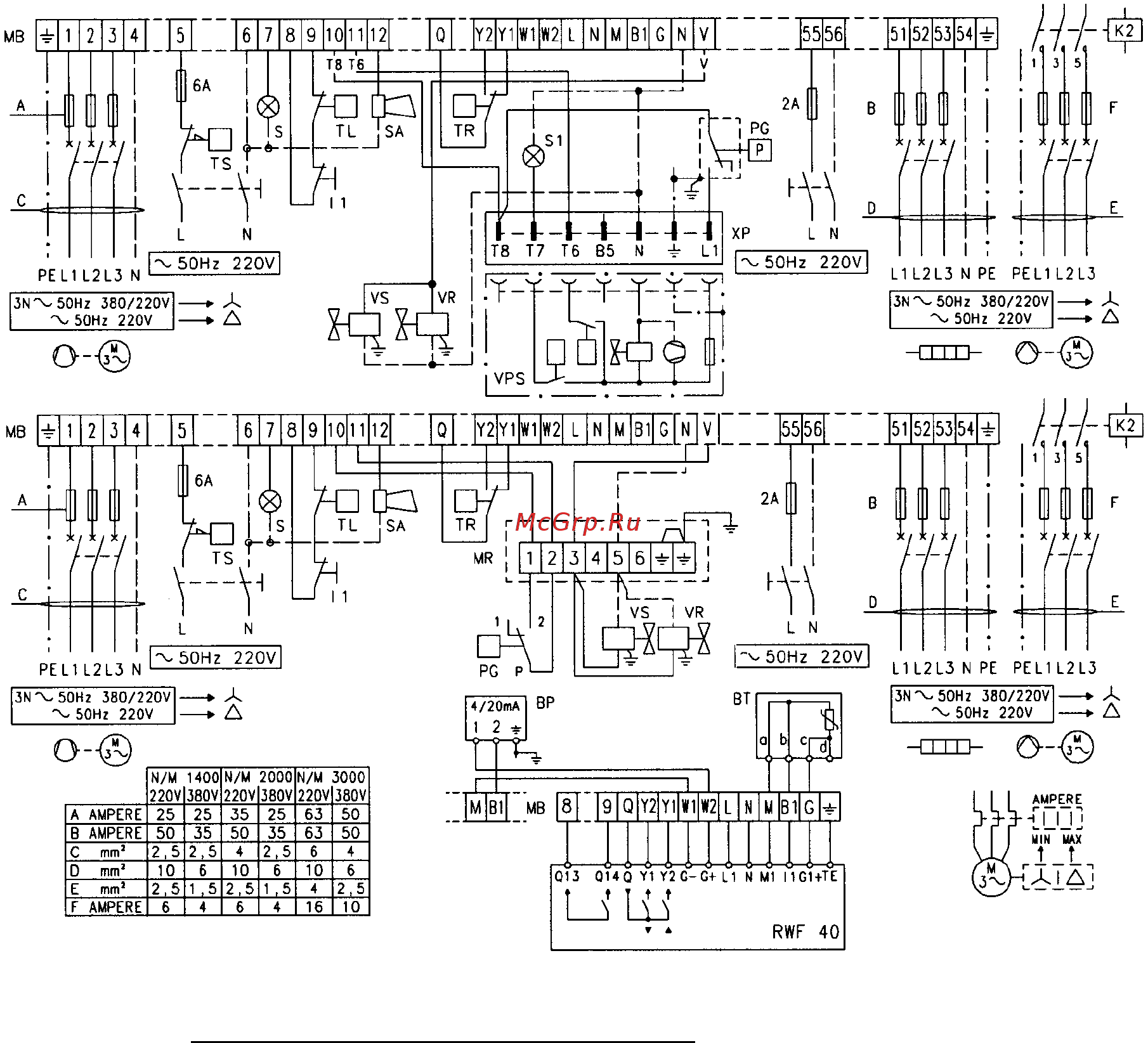

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ НА КЛЕММНИКЕ, МОДЕЛИ ENNE / EMME 1400 – 2000 – 3000

(ЧАСТЬ СХЕМЫ, ВЫПОЛНЯЕМАЯ МОНТАЖНОЙ ОРГАНИЗАЦИЕЙ)

ЗАМЕЧАНИЯ

−

Снимите крышку, затемните фотоэлемент и проверьте, должна произойти аварийная

остановка. ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ.

−

На ТЭНы RS1, 2, 3 всегда должно подаваться питание, даже тогда, когда горелка погашена.

Если во время длительных остановок вы все же хотите отключить питание, то необходимо

предусмотреть, чтобы при последующем запуске эти ТЭНы были включены по крайней мере

за тридцать минут до начала розжига горелки.

−

Данные модели горелок выпускаются на заводе, рассчитанными на питание 380 Вольт. Если

питание 220 Вольт, измените подключение двигателей (вместо звезды – треугольник) и

настройку реле тепловой защиты.

−

Дистанционные выключатели TL и TR можно не подключать, если подключен модуляционный

блок управления (с плавным регулированием) POLY-GYR RWF32.

−

По правилам безопасности для горелок, работающих непрерывно, каждые 24 часа должна

происходить остановка, которую осуществляет специальный таймер, соединяемый

последовательно с устройствами TL и I1.

MB – клеммник горелки

MR – клеммник газовой рампы

S – дистанционная сигнализация об аварийной

остановке

SA – аварийный сигнал высокой температуры масла

I1 –ручной розжиг - остановка (дополнительно)

VR – регулировочный вентиль

VS – предохранительный клапан

BP – датчик давления

BT – датчик температуры

К2 – контактор двигателя насоса

PG – реле минимального давления газа

VPS – устройство контроля герметичности

TL – дистанционное управление предельными

значениями

TS – аварийное дистанционное управление

TR – дистанционное управление для

двухступенчатого режима работы
