Riello ENNE/EMME 2000 t.c. [6/21] Линия подачи газа

МИНИМАЛЬНОЕ ДАВЛЕНИЕ ГАЗА – МАКСИМАЛЬНАЯ МОЩНОСТЬ (газ с низшей теплотворной

способностью 8600 ккал/м

)

Давление: измеряется на штуцере для замера давления (12) (рис. 1) при давлении в камере сгорания

0 мбар.

кВт

Давление, мбар

ккал/час*1000

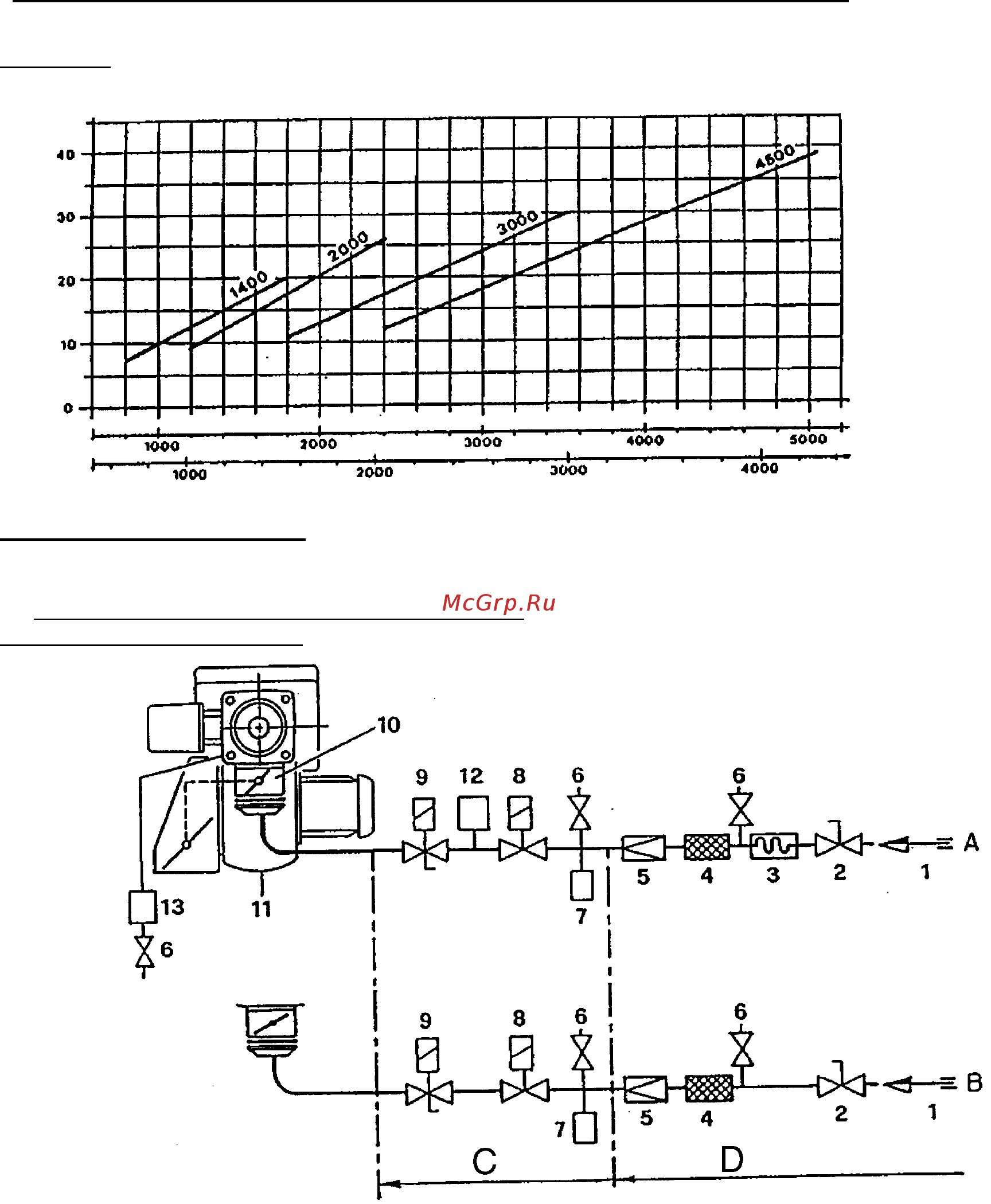

ЛИНИЯ ПОДАЧИ ГАЗА

А) Давление в подающем трубопроводе ≤ 40

мбар

С) Часть системы, поставляемая по запросу

В) Для горелок, установленных в условиях, не

соответствующих стандарту

D) Часть системы, выполняемая монтажной

организацией

1 – подающий газопровод

2 – ручной запорный вентиль

3 – антивибрационная вставка

4 – фильтр

5 – регулятор давления

6 – штуцер для замера давления

7 – реле минимального давления газа

8 – предохранительный соленоидный вентиль

9 – регулировочный соленоидный вентиль

10 – дроссельный вентиль для регулировки

подачи газа

11 – горелка

12 – устройство контроля утечек газа.

13 – Адаптер блок подачи газа – горелка

поставляется на заказ, отдельно от блока

подачи газа

14 – реле максимального давления газа
