17
ТРУБОПРОВОД ПОДАЧИ ГАЗА
(А)

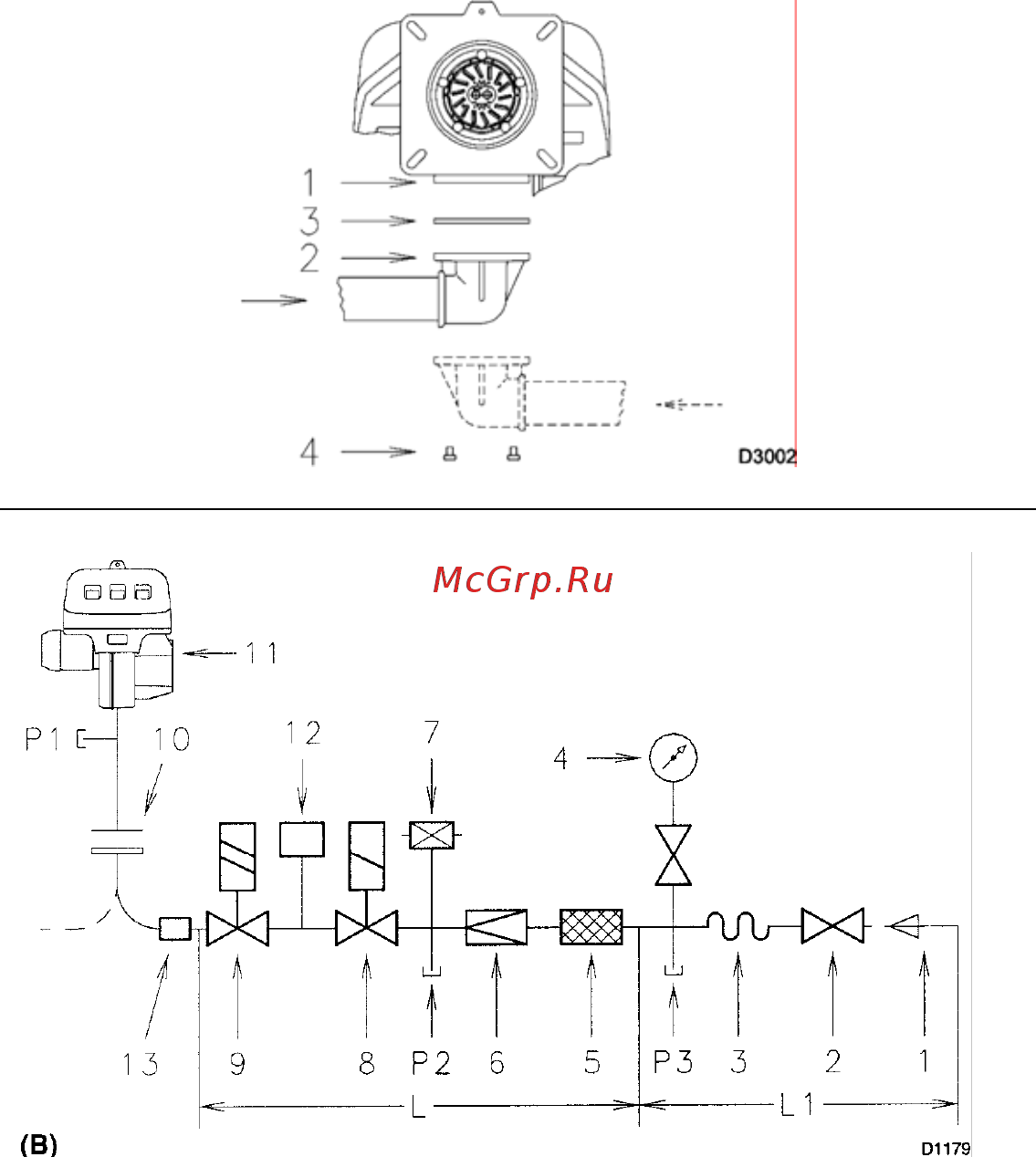

Газовая рампа присоединяется к
патрубку (1) (рисунок А) через фланец
(2), прокладку (3) и крепится винтами
(4), которые входят в комплект
поставки горелки.
Газовая рампа может находиться как
справа, так и слева, смотри рисунок
(А).
Электромагнитные клапаны газа (8) и
(9) (рисунок В) должны располагаться
как можно ближе к горелке таким
образом, чтобы газ доходил до
головки горелки за безопасное время
2 секунды.
Убедитесь, что давление, которое
должно быть на горелке попадает в
д
иапазон возможных значений на
регуляторе давления (цвет пружины).
ГАЗОВАЯ РАМПА (В)
Она прошла испытания по стандартам EN
676 и поставляется отдельно от горелки,
согласно артикулу, приведенному в
таблице (С).
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (В)
1 – трубопровод, по которому подается газ
2 – ручной кран
3 – антивибрационная вставка
4 – манометр с кнопочным вентилем
5 – фильтр
6 – регулятор давления (вертикальный)
7 – реле минимального давления газа
8 – предохранительный электромагнитный клапан VS (вертикальный)
9 – регулировочный электромагнитный клапан VR (вертикальный)
две регулировки:
производительность при розжиге (быстрое открывание)
максимальная производительность (медленное открывание)
10 – прокладка, входящая в комплект поставки горелки
11 – дроссельный клапан для регулировки подачи газа
12 – горелка
13 – блок контроля герметичности клапанов (8) и (9). В соответствии со стандартом EN 676, для горелок с
максимальной мощностью более 1200 кВт обязательно должен производиться контроль
герметичности.
14 – адаптер газовая рампагорелка
15 – Реле максимального давления газа
Р1 – давление на головке горелки
Р2 – давление после регулятора
Р3 – давление перед фильтром
L – газовая рампа, поставляется отдельно в соответствии с кодом, указанным в таблице (С)
L1 – часть контура, которая должна выполняться монтажной организацией.
