26

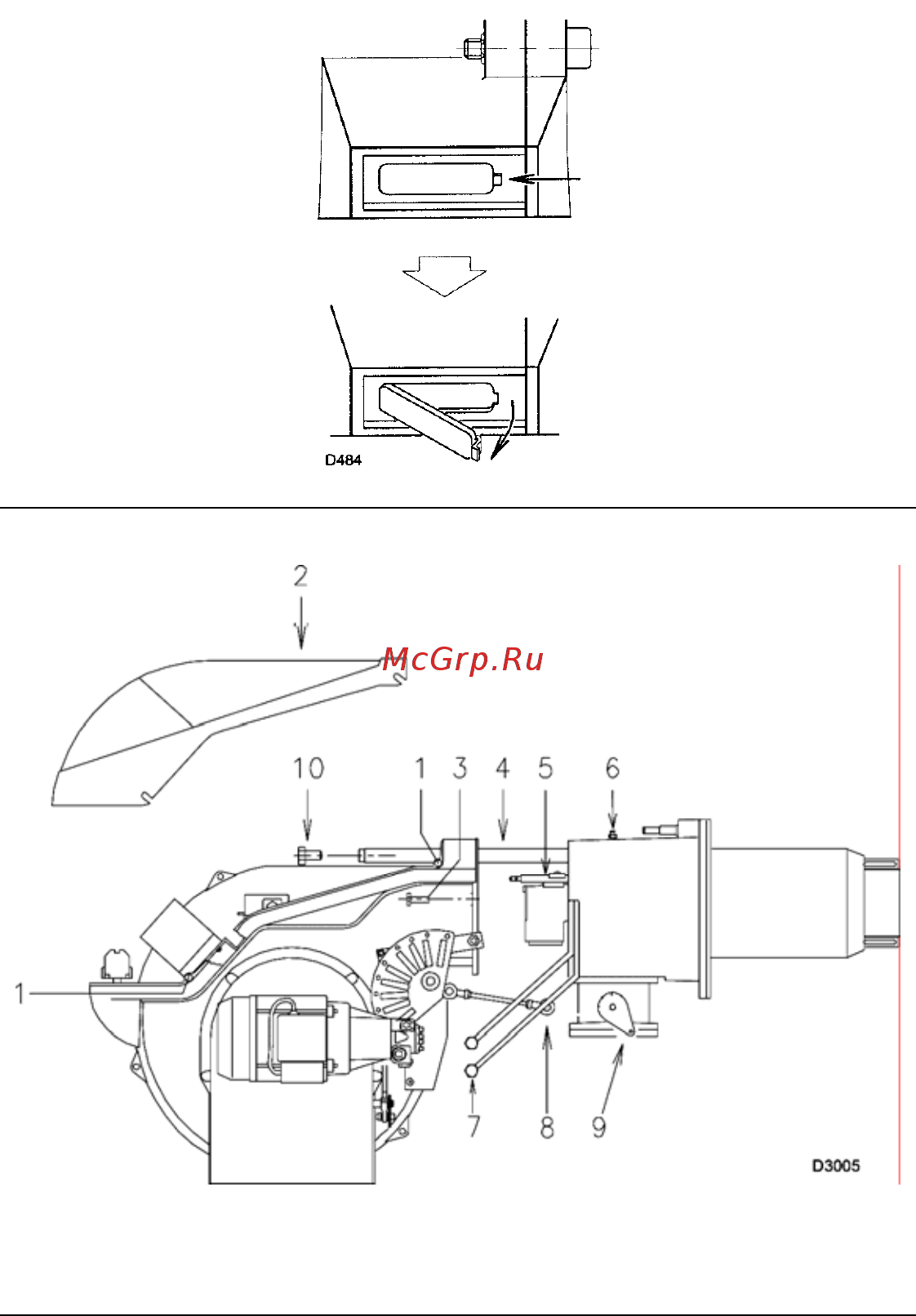

ГЛАЗОК КОНТРОЛЯ ПЛАМЕНИ
(А)
ОТКРЫВАНИЕ ГОРЕЛКИ
(В)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Процесс горения
Проанализируйте дымогарные газы. Если
где-то по сравнению с предыдущими
проверками произошли сильные изменения,
значит, там особенно внимательно надо
будет произвести техническое
обслуживание.
Утечки газа
Убедитесь, что в трубопроводе,
соединяющем счетчик газа и горелку, нет
утечек газа.
Фильтр газа
Меняйте фильтр газа, когда он загрязняется.
Глазок пламени
Протирайте стекло глазка для визуального
контроля пламени (рисунок А).
Головка горелки
Откройте горелку и проверьте, чтобы все
элементы горелки были целы и исправны, не
деформированы из-за высокой температуры,
не были грязными и стояли на своих местах.
В случае сомнений снимите колено (7)
(рисунок С).
Форсунки (диз. топливо)
Не чистите отверстия форсунок; их не
рекомендуется даже открывать, но можно
чистить и менять их фильтр.
Меняйте форсунки каждые 2 – 3 года или в
случае необходимости. После смены
форсунок необходимо проверить, как идет
горение.
Фотоэлемент для ультрафиолетовых лучей
Прочищайте стеклышко от пыли, если она там скапливается. Для того чтобы вынуть фотоэлемент (1)
(рисунок В), потяните его наружу.
Гибкие топливные шланги (диз. топливо)
Следите за тем, чтобы они находились в рабочем состоянии, не валялись под ногами и не были
деформированы.
Горелка
Следите за тем, чтобы не было слишком изношенных элементов или плохо затянутых винтов. Также
должны быть хорошо затянуты винты, которыми крепятся электрические провода к клеммам горелки.
Чистите горелку снаружи.
Горение
Отрегулируйте горелку в том случае, если параметры процесса горения, замеренные вначале процесса,
не соответствуют действующим стандартам или являются неудовлетворительными.
Запишите в специальную карточку новые значения параметров горения, они пригодятся вам при
последующих замерах.
