24

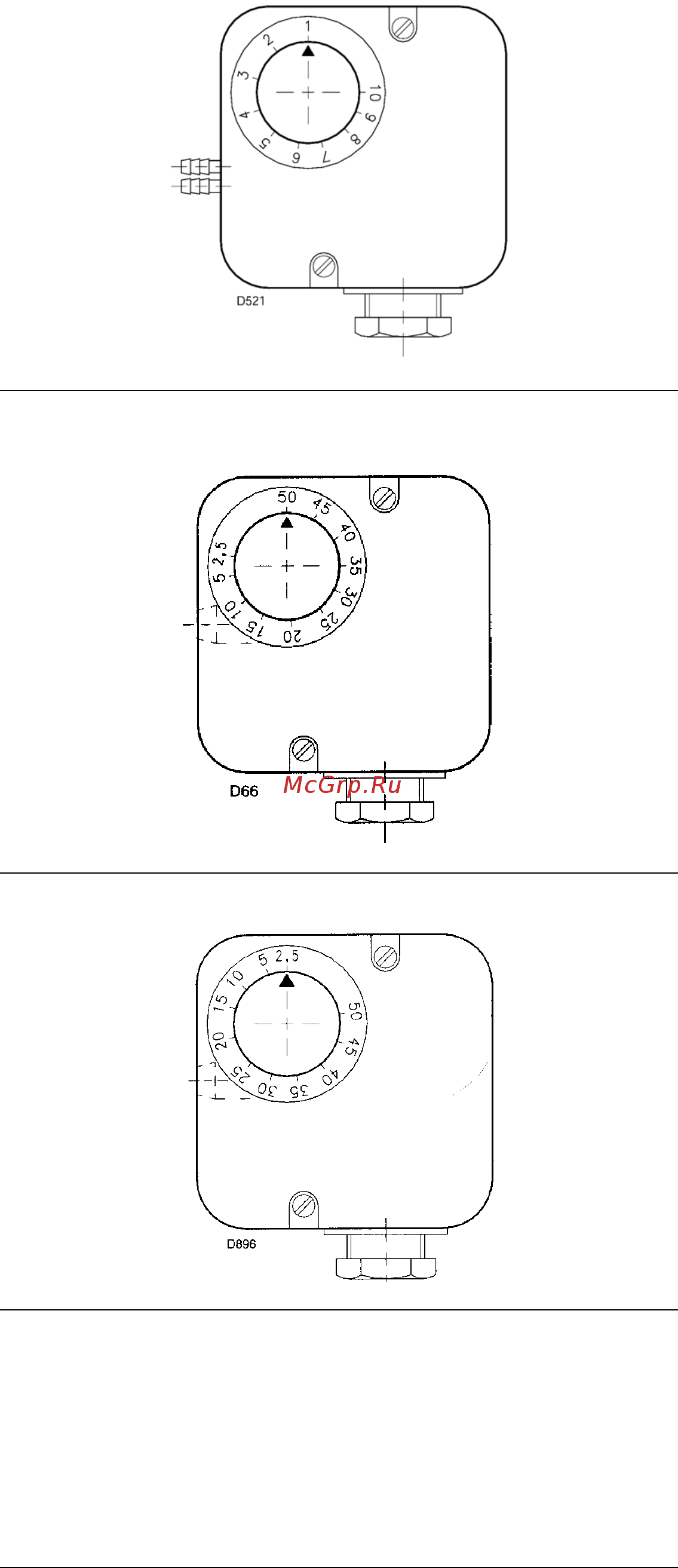

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (27)
(рисунок А на странице 4)
(А)
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(16)( рисунок А на странице 4)
(В)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(7)( рисунок В на странице 17)
(С)
5 – РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А)
Выполняйте настройку реле давления
воздуха после того, как вы осуществите
все прочие регулировки горелки при реле
давления воздуха, установленным на
начало шкалы (рисунок А).
Во время работы горелки на минимальной
мощности, увеличьте значение на реле
давления, плавно повернув по часовой
стрелке специальную ручку, вплоть
до
остановки горелки.
Затем поверните ручку против часовой
стрелки до значения равного
приблизительно 20% от полученного таким
образом значения и затем проверьте, как
запускается горелка.
Если горелка снова остановится,
поверните ручку еще чуть-чуть против
часовой стрелки.
Внимание: по стандарту, реле давления
воздуха должно быть настроено так, чтобы
давление воздуха не
опускалось ниже 80%
от заданного значения и содержание СО в
дымовых газах не превышало 1% .
Для того чтобы проверить это, вставьте
анализатор дымовых газов в дымоход,
медленно закройте всасывающий патрубок
вентилятора (например, картонкой) и
убедитесь в том, что произойдет
аварийная остановка горелки до того, как
содержание СО в дымовых газах превысит
1%.
Реле давления может работать также в
«дифференциальном» режиме (то есть,
по разнице давлений), если оно
соединено двумя трубками. Если в
момент розжига, на этапе
предварительной продувки, в камере
сгорания образуется сильное
разрежение, которое не позволяет реле
давления воздуха переключиться,
переключение можно произвести,
установив вторую трубку между реле
давления воздуха и
всасывающим
патрубком вентилятора. Таким образом,
реле давления будет работать как
дифференциальное реле давления.
Внимание: использование реле давления
воздуха в дифференциальном режиме
допустимо только для промышленного
применения и только если стандарты
допускают, чтобы реле давления воздуха
работало только в зависимости от
давления в вентиляторе, без ограничений
по содержанию СО.
