(А)
ТЕПЛОВОЕ РЕЛЕ
(В)
Обозначения на схемах
А1 - Автомат горения (блок управления)
В - Фильтр против радиопомех
В7 - Фотоэлемент ультрафиолетовых лучей
F1 - Тепловое реле
H - Сигнализация аварийной остановки от удаленного блока контроля герметичности
H1 - Дистанционная сигнализация аварийной остановки
K1 - Магнитный пускатель двигателя вентилятора
K10 - Реле
K11 - Реле
M1 - Двигатель вентилятора
M2 - Двигатель насоса
S10 - Реле давления воздуха
S11 - Реле минимального
давления газа
S20 - Дистанционный контроль предельного значения
Останавливает горелку, когда температура или давления котла достигают максимального
заданного значения
S21 - Дистанционное регулирование:
Управляет работой 1-й и 2-й ступеней
S22 - Аварийное дистанционное устройство:
Срабатывает при неполадке TL
S44 - Кнопка перезапуска после аварийной остановки
S40 - Переключатель режимов работы:
MAN = ручной
AUT = автоматический
OFF = выключено
S43 - Кнопка для
+ = увеличение
мощности
- = уменьшение мощности
S47 - Переключатель жидкое топливо/газ
T1 - Трансформатор розжига
Y11 - Клапан регулирования 1-й ступени (газ)
Y15 - Контроль герметичности клапанов
Y20 - Предохранительный клапан (диз. топливо)
Y21 - Клапан регулирования 1-й ступени (диз. топливо)
Y22 - Клапан регулирования 2-й ступени (диз. топливо)
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Используйте гибкие провода в соответствии со стандартом EN 60 335-1:
• если изоляция из
ПВХ – то не хуже чем изоляция типа Н05 VV-F
• если изоляция из резины – то не хуже чем изоляция типа Н05 RR-F

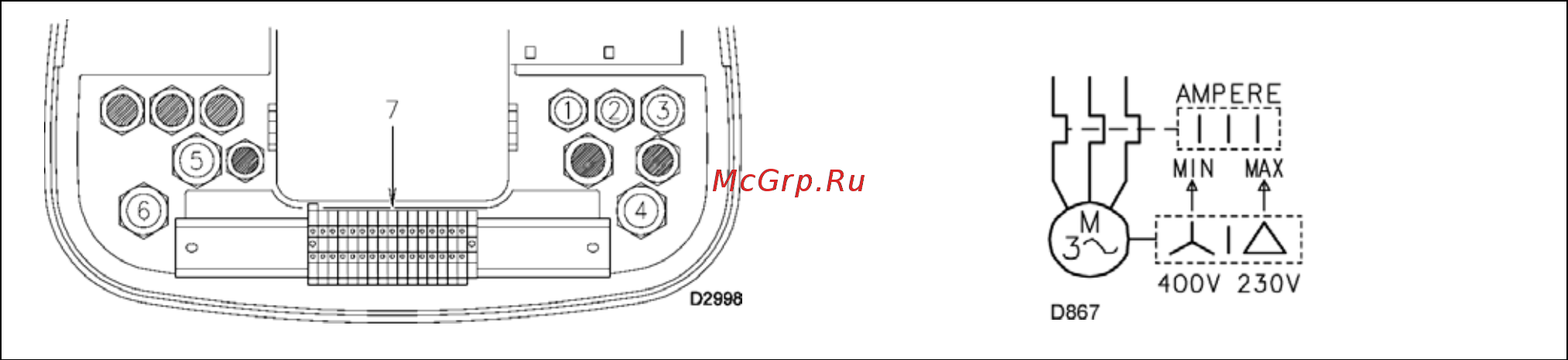

Все провода, которые присоединяются к клеммной колодке (7) (рисунок А) горелки, проходят через
кабельные сальники.
Можно по-разному использовать кабельные сальники и подготовленные отверстия для проводов; в
качестве примере приведем одну из возможных комбинаций:
1 – Pg 13,5 трехфазное питание
2 – Pg 11 однофазное питание
3 – Pg 11 дистанционное управление TL
4 – Pg 9 дистанционное управление TR
5 – Pg 13,5 клапаны газа
6 –Pg 13,5 реле давления газа или блок
контроля герметичности клапанов
