30
РАБОТА ГОРЕЛКИ
(А)
ПРАВИЛЬНЫЙ РОЗЖИГ
(n° = количество секунд с момента 0)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПРОВЕРКА ГОРЕНИЯ (для газа)
СО
2
Рекомендуется регулировать горелку таким
образом, чтобы содержание СО
2
не
превышало примерно 10% (газ с низшей
теплотворной способностью 8600 ккал/нм
3
).
Таким образом, не возникнет ситуация, когда
при небольшом изменении регулировки
(например, изменение тяги), изменятся
параметры горения и вследствие этого
появится СО.
СО
Не должно превышать 100 мг/кВт*ч.
ТОК НА ФОТОЭЛЕМЕНТЕ ДЛЯ
УЛЬТРАФИОЛЕТОВЫХ ЛУЧЕЙ
Минимальный ток, необходимый для
нормальной работы – 70 мкА.
Если это значение ниже, возможна одна из
следующих причин:
• фотоэлемент изношен
• низкое напряжения (менее 187 В)
• плохо настроена горелка
Если вы хотите измерить ток, воспользуйтесь
микроамперметром для постоянного тока со
шкалой на 100 мкА, который необходимо
последовательно соединить с
фотоэлементом, согласно схеме, с
конденсатором на 100 мкФ – 1В постоянный
ток, подключенным параллельно прибору.

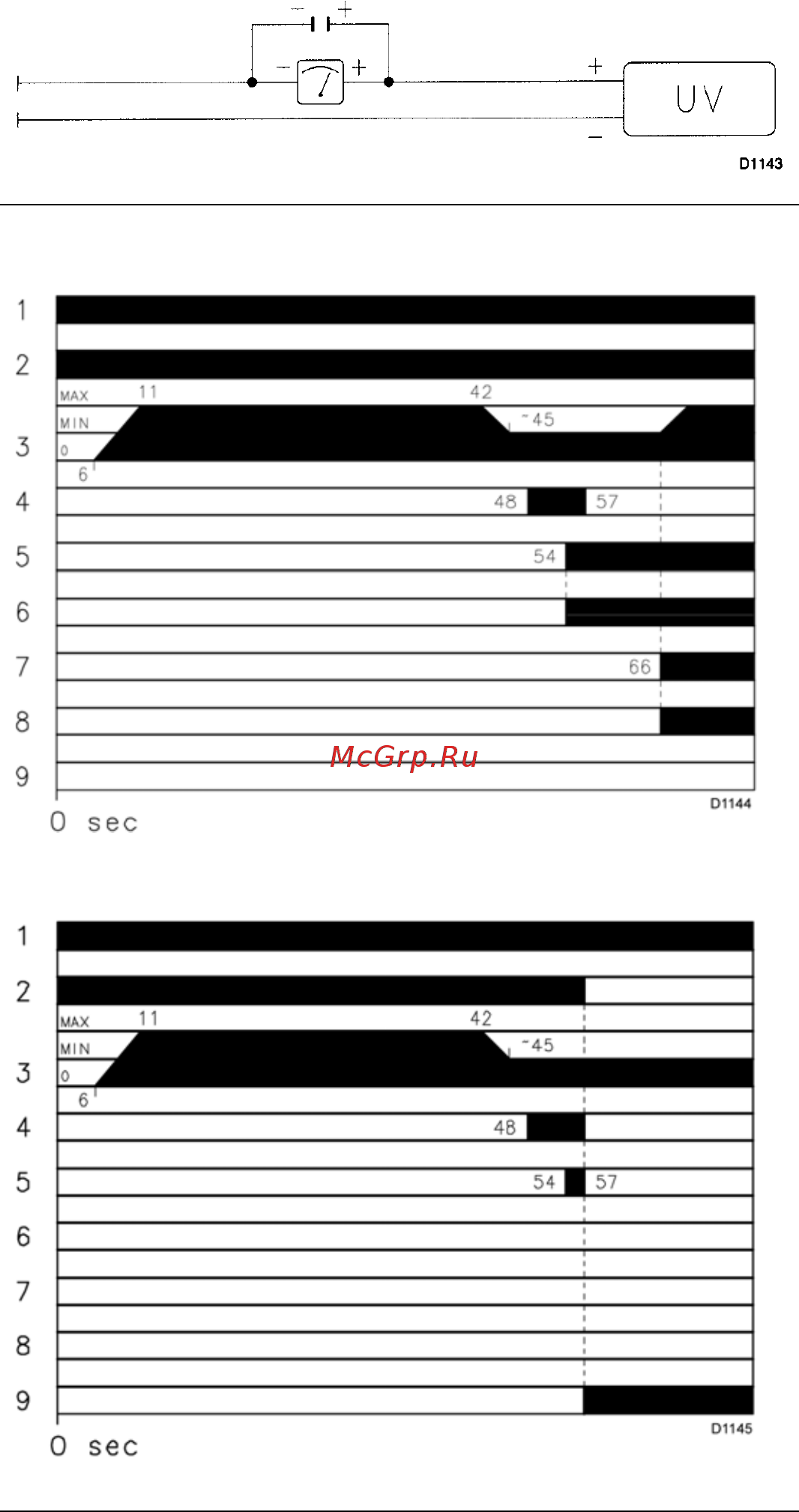

Смотри рисунок (А).
РАБОТА ГОРЕЛКИ
(смотри рисунок В)
1 – термостат
2 – двигатель
3 – воздушная заслонка
4 – трансформатор розжига
5 – клапан 1 ступени
6 – работа 1 ступени
7 – клапан 2 ступени
8 – работа 2 ступени
9 – аварийная остановка
ОТКЛЮЧЕНИЕ ГОРЕЛКИ ВО ВРЕМЯ
РАБОТЫ
Если во время работы пламя случайно
погаснет, в течении 1 секунды произойдет
аварийная остановка горелки.
