7
МОНТАЖ

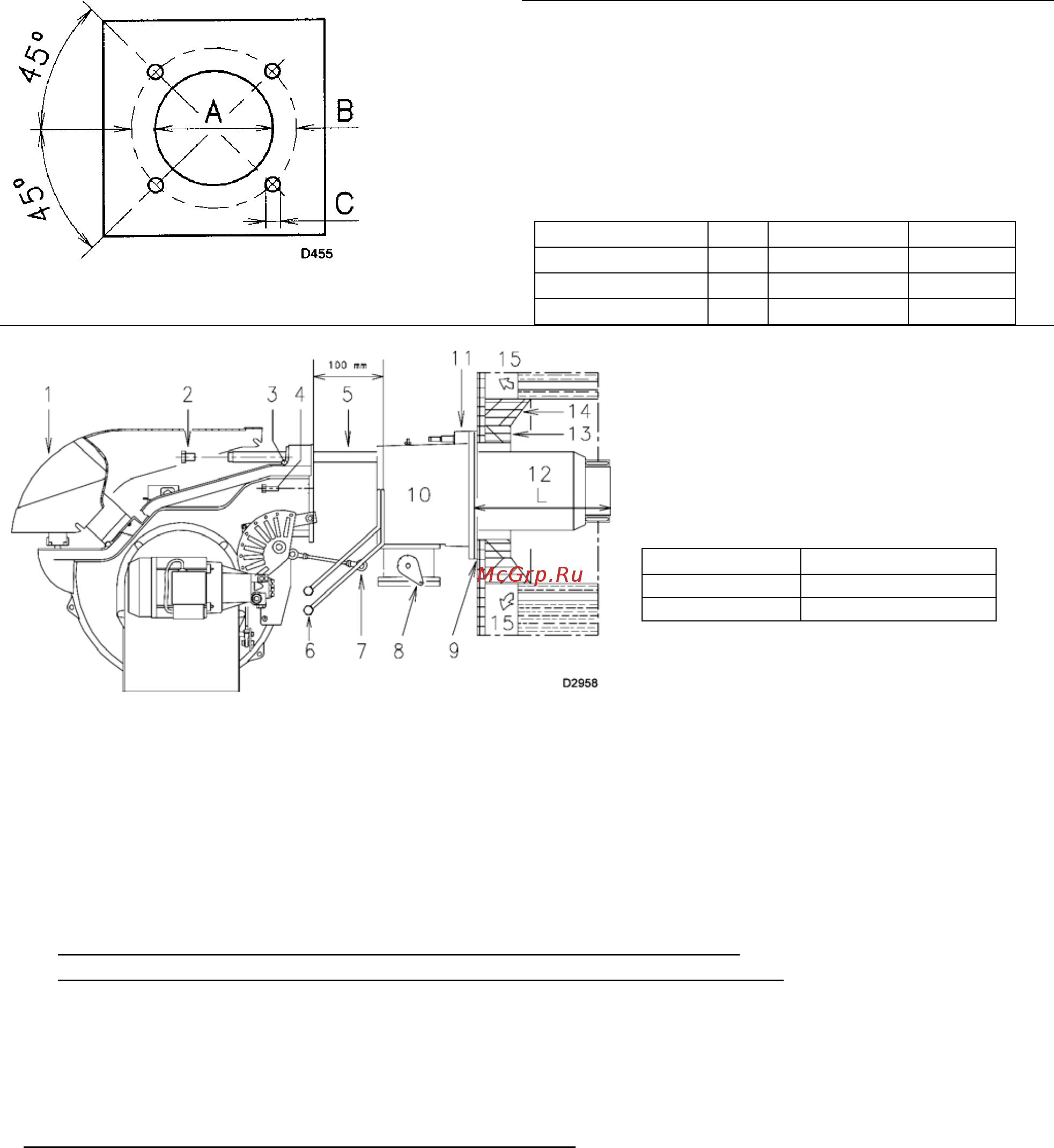

(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, как
показано на рисунке (А).
Расположение отверстий с резьбой можно
разметить с помощью теплоизоляционной
прокладки, которая входит в комплект поставки
горелки.
мм A B C
RLS 160/М МХ 230 325-368 М 16
(В)
ДЛИНА ГОЛОВКИ (В)
Длина головки выбирается в
соответствии с инструкциями
производителя котлов, но в любом
случае, она должна быть больше, чем
толщина дверцы котла, включая
толщину огнеупорного материала.
Длина головки L (мм), может быть
следующей:
Головка (12)
RLS 160/М МХ
Короткая 373
Длинная 503
Для котлов, у которых дымовые газы
выходят спереди (15), или с
инверсионной камерой сгорания,
установите защиту (13) из огнестойкого
материала между огнеупорной защитой
котла (14) и головкой (12).
Данная защитная прокладка не должна препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается водой, не требуется ставить огнеупорную прокладку (13) –
(14) (рисунок В), если только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
Снимите головку горелки следующим образом, рисунок (В).
• Отсоедините трубки подачи диз. топлива, отвинтив два штуцера (6)
• Отсоедините шарнирное соединение (7) от градуированного сектора (8)
• Ослабьте 4 винта (3) и снимите кожух (1)
• Снимите винты (2) с двух направляющих (5)
• Снимите два винта (4) и откатите горелку назад вдоль направляющих (5) на расстояние
приблизительно 100 мм.
• Отсоедините провода электродов, а затем сдвиньте горелку полностью вдоль направляющих.
ПРЕДВАРИТЕЛЬНА НАСТРОЙКА ГОЛОВКИ ГОРЕЛКИ
Теперь необходимо убедиться, что максимальный расход горелки находится в зоне А или В рабочей
области. Смотри страницу 7.
Если вы находитесь в области В, то ничего предпринимать не надо.
Если же вы попали в область А:
- снимите винт (1) (рисунок D) и выньте внутреннюю часть (2) (рисунок D)
- Отвинтив соответствующие винты, снимите 5 круглых
секторов (рисунок D).
