8
кг/час
Галлонов
в час
10 бар 12 бар 14 бар
кВт
12 бар
10,00 38,40 42,40 46,10 502,90
10,50 40,40 44,60 48,40 529,00
11,00 42,30 46,70 50,70 553,90
12,00 46,10 50,90 55,30 603,70
12,30 47,30 52,20 56,70 619,10
13,00 50,00 55,10 59,90 653,50
13,80 53,10 58,50 63,30 693,80
14,00 53,80 59,40 64,50 704,50
15,00 57,70 63,60 69,20 754,30
15,30 58,80 64,90 70,50 769,70
16,00 61,50 67,90 73,80 805,30
17,00 65,40 72,10 78,40 855,10
17,5 67,3 74,2 80,7 880,1
18,0 69,2 76,4 83,0 906,1
19,0 73,0 80,6 87,6 956,0
19,5 75,0 82,7 89,9 980,9
20,0 76,9 84,8 92,2 1005,8
21,5 82,7 91,2 99,1 1081,7
22,0 84,6 93,3 101,4 1106,6
22,5 86,5 95,5 103,7 1132,6
23,0 88,4 97,6 106,0 1157,5
23,5 90,4 99,7 108,3 1182,4
24,0 92,2 101,8 110,6 1207,3
24,5 94,2 104,0 112,9 1233,5
25,0 96,1 106,0 115,3 1257,2
25,5 98,0 108,2 117,6 1283,2
26,0 99,9 110,3 119,9 1308,2
26,5 101,9 112,4 122,2 1333,1
27,0 103,8 114,5 124,5 1358,0
27,5 105,7 116,7 126,8 1384,1
28,0 107,6 118,8 129,1 1409,0
(С)
(D)
ВЫБОР ФОРСУНОК ДЛЯ 1-й и 2-й СТУПЕНИ
Обе форсунки выбираются из списка,
приведенного в таблице (С).
Первая форсунка
определяет расход горелки
на 1-й ступени.
Вторая форсунка
работает вместе с 1-й и
определяет расход горелки на 2-й ступени.
Расход на 1-й и 2-й ступени должен
находиться в рамках, приведенных на
странице 2.
Пользуйтесь форсунками с углом распыла
60°С, рекомендуемое давление – 12 бар.
Как правило, обе форсунки имеют одинаковую
производительность, но форсунка 1-й ступени
может иметь расход на 50% меньше, чем
общий расход, в том случае если вы хотите
уменьшить пиковое противодавление,
создаваемое в момент розжига (горелка будет
давать хорошие показатели горения даже при
соотношении между 1-й и 2-й ступенью 40 –
100%).
Пример
Мощность котла = 1630 кВт – КПД 90%.
Требуемая мощность горелки =
1630: 0,9 = 1812 кВт;
1812 : 2 = 906 кВт на каждую форсунку
требуется 2 форсунки с углом распыла 60°, 12
бар:
1-я ступень = 18 галлонов в час – 2 –я
ступень = 18 галлонов в час,
или же две разных форсунки:
1-я ступень = 16 галлонов в час – 2 –я
ступень = 20 галлонов в час,
УСТАНОВКА ФОРСУНОК

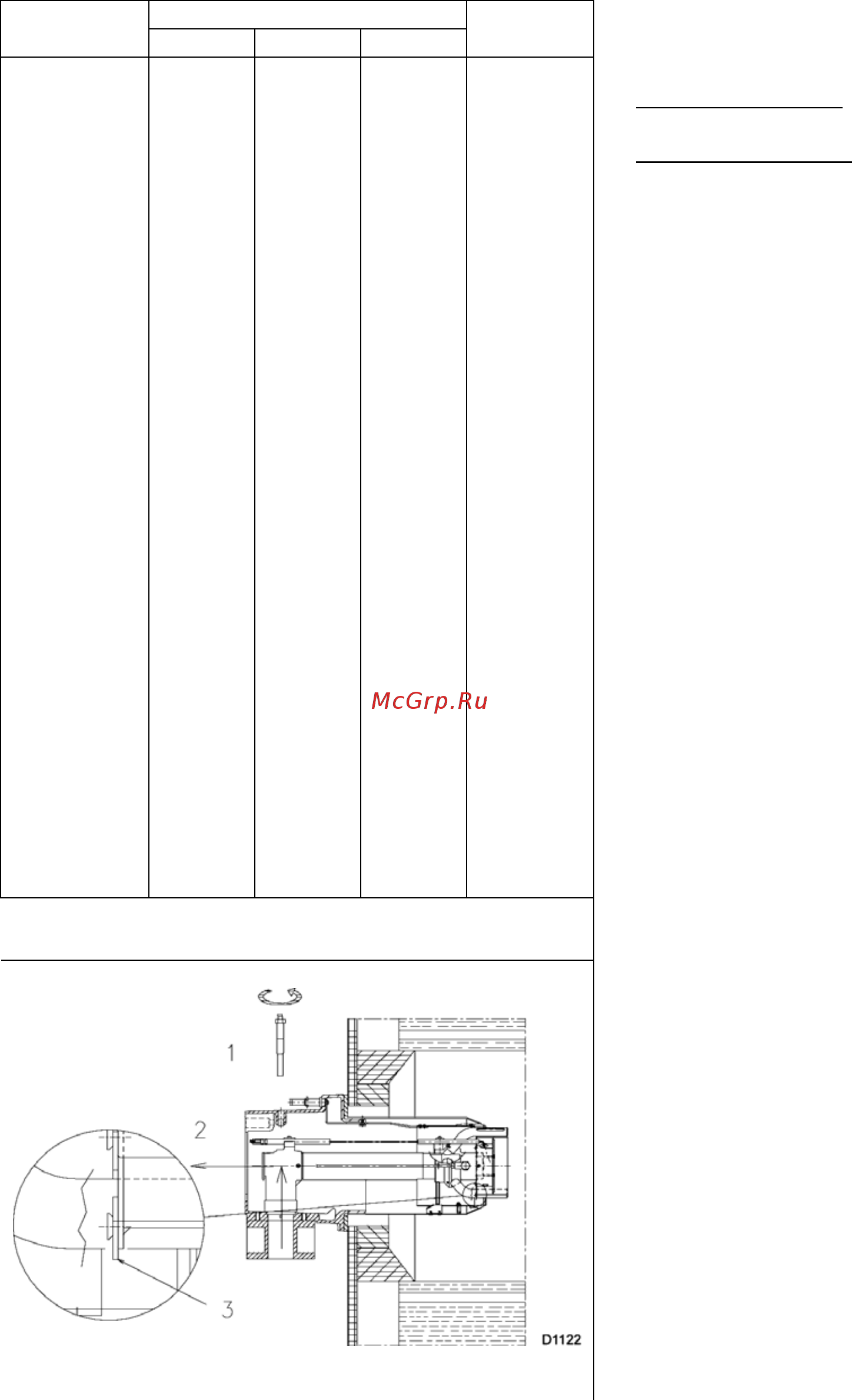

Снимите винт (1) (рисунок D) и выньте
внутреннюю часть (2) (D).
