6
мм А
(1)
В С кг
RLS 190/М МZ 1270-1400 750 900 95
(В)
УПАКОВКА – ВЕС (В)
Указаны приблизительные значения.
• Упаковка горелки установлена на
деревянную подставку, удобную для
подъема погрузчиком. Габаритные
размеры в упаковке приведены в
таблице (В).
• Вес горелки с упаковкой указан в таблице
(В).
Рисунок (С)

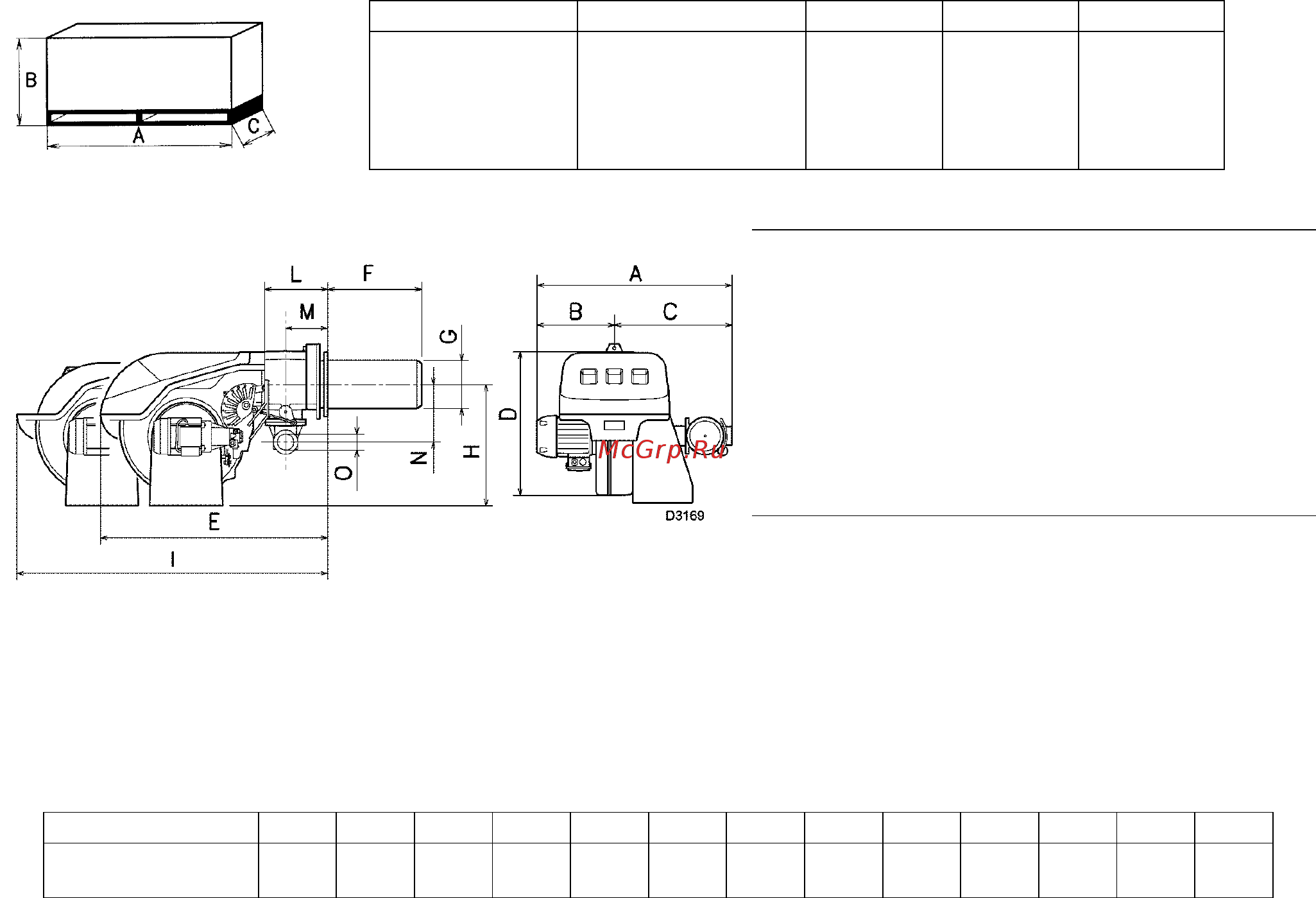

ГАБАРИТНЫЕ РАЗМЕРЫ (С)
Указаны приблизительные размеры.
Габаритные размеры горелки приведены в
таблице (С).
Учтите, что для проверки головки горелки
ее необходимо открыть, при этом ее задняя
часть выдвигается назад по направляющим.
Габаритные размеры открытой горелки –
это значение I.
мм A B C D
E F
(1)
G H I
(1)
L M N O
RLS 190/М МZ
843 366 477 555 847
412-
542
222 430
1395-
1535
221 141 186 Rp2
(С) (1) Головка: коротка/длинная
КОМПЛЕКТАЦИЯ
1 - фланец для газовой рампы
1 - прокладка для фланца
4 - винты крепежные для крепления фланца М 10 х 40 к дроссельному регулятору газа
1 - тепловой экран
4 - винты для крепления фланца горелки к котлу: М 16 х 40
2 - гибкие трубки
2 - штуцеры для гибких трубок с прокладками
1 - руководство
1 - каталог запчастей
Содержание
- Комбинированные горелки дизельное топливо газ 1
- 1 при следующих условиях температура окружающей среды 20 с атмосферное давление 1000 мбар высота над уровнем моря 100 метров 2 давление на штуцере 4 рисунок а стр 5 при нулевом давлении в камере сгорания мощность горелки максимальная 3 звуковое давление было измерено в лаборатории на заводе изготовителе горелка работала на испытательном котле при максимальной мощности 3
- Технические характеристики 3
- Горелка может быть остановлена по аварийному сигналу двумя способами аварийная остановка на блоке управления если загорится кнопка 9 а на блоке управления это означает что произошла аварийная остановка горелки для разблокировки нажмите кнопку аварийная остановка двигателя для разблокировки нажмите кнопку на реле тепловой защиты 22 рисунок а 5
- Описание горелки 5
- Монтаж 8
- Давление газа 16
- Техническое обслуживание 27
