МОНТАЖ

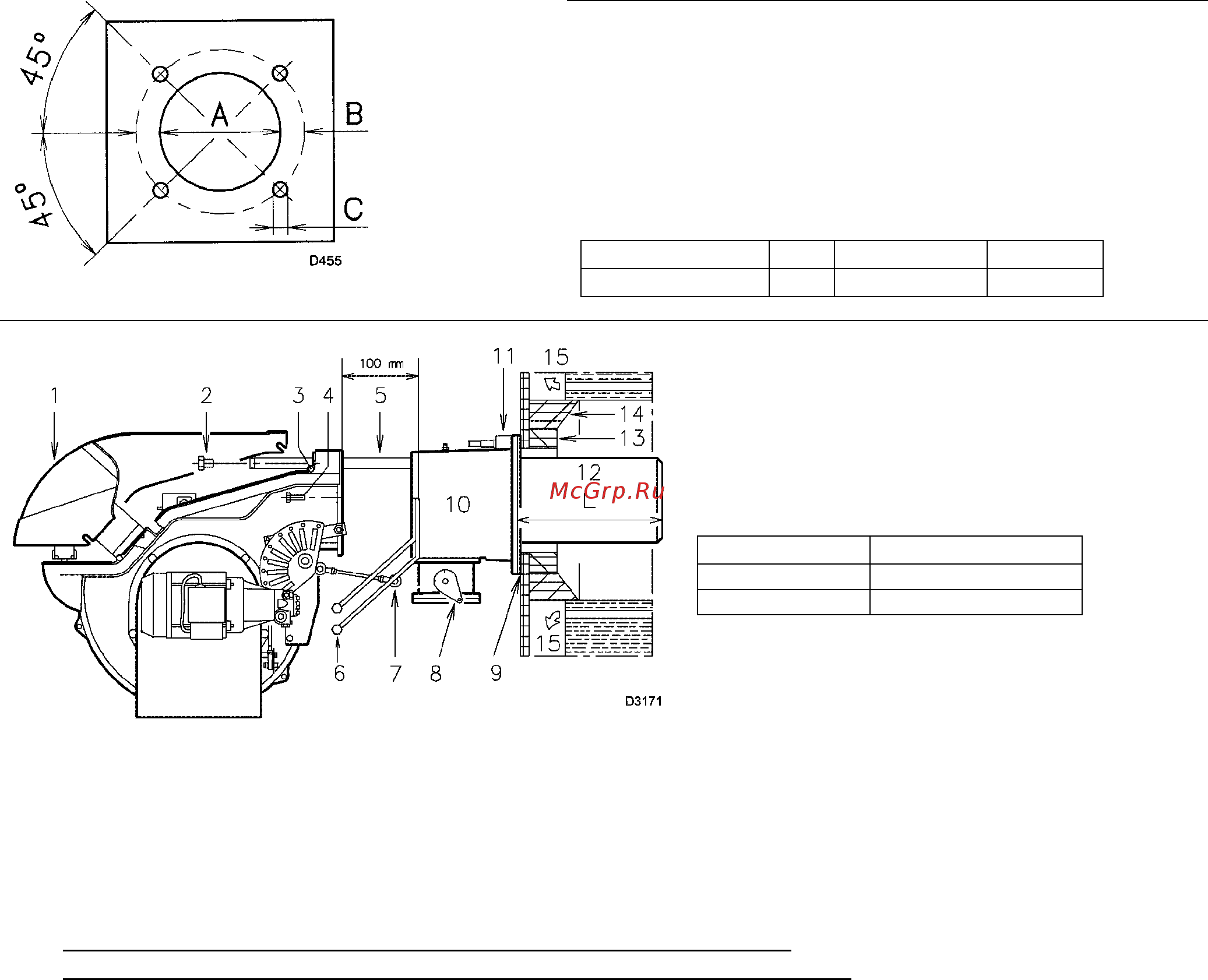

(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке
(А).
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в комплект
поставки горелки.
мм A B C
RLS 190/М МZ 230 325-368 М 16
(В)
ДЛИНА ГОЛОВКИ (В)
Длина головки выбирается в соответствии с
инструкциями производителя котлов, но в
любом случае, она должна быть больше, чем
толщина дверцы котла, включая толщину
огнеупорного материала.
Длина головки L (мм), может быть
следующей:
Головка (12)
RLS 190/М МZ
Короткая 418
Длинная 548
Для котлов, у которых дымовые газы
выходят спереди (15), или с инверсионной
камерой сгорания, установите защиту (13) из
огнестойкого материала между огнеупорной
защитой котла (14) и головкой (12).
Данная защитная прокладка не должна препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается водой, не требуется ставить огнеупорную прокладку (13) –
(14) (рисунок В), если только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
Снимите головку горелки следующим образом, рисунок (В).
• Отсоедините трубки подачи дизтоплива, отвинтив два штуцера (6)
• Отсоедините шарнирное соединение (7) от градуированного сектора (8)
• Ослабьте 4 винта (3) и снимите кожух (1)
• Снимите винты (2) с двух направляющих (5)
• Снимите два винта (4) и откатите горелку назад вдоль направляющих (5) на расстояние
приблизительно 100 мм.
• Отсоедините провода электродов, а затем сдвиньте горелку полностью вдоль направляющих.
Закрепите соединительную муфту с фланцем (11) (рисунок В) на фланце котла, установив между ними
тепловой изолирующий экран (9) (рисунок В), который входит в комплект поставки. Используйте 4 болта,
которые также входят в комплект поставки. Предварительно защитите резьбу средством против задиров.
Соединение котёл – горелка должно быть герметичным.
