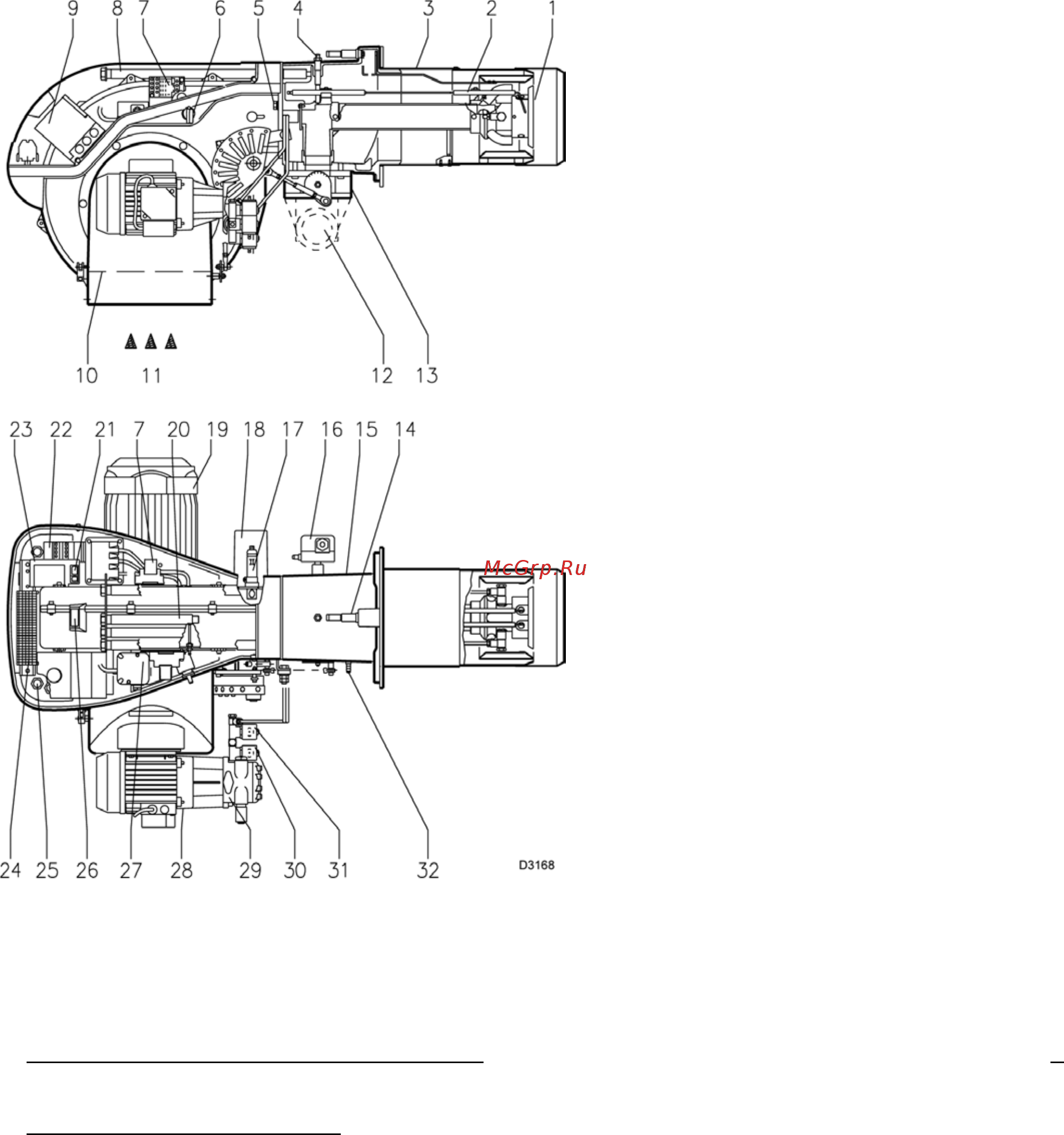

ОПИСАНИЕ ГОРЕЛКИ
1 Диск стабилизации пламени (подпорная шайба))
2 Электроды розжига
3 Головка горелки
4 Штуцер давления газа и крепежный винт головки
5 Винты крепления вентилятора к соединительной муфте
6 Переключатель солярка/газ
7 Реле
8 Направляющие для открывания горелки и проверки
головки горелки
9 Блок управления (автомат горения) с сигнальной
лампой блокировки и кнопкой перезапуска
10 Воздушная заслонка
11 Вход воздуха в вентилятор
12 Трубопровод подачи газа
13 Дроссельный клапан газа
14 Винт регулировки головки горелки
15 Соединительная муфта с фланцем для крепления на
котел
16 Реле максимального давления газа
17 Ультрафиолетовый фотоэлемент
18 Серводвигатель, управляет дроссельным клапаном
газа и, с помощью эксцентрика с изменяемым
профилем, воздушной заслонкой. Во время остановки
горелки воздушная заслонка полностью закрывается,
чтобы уменьшить до минимума потери тепла из котла,
вызванные тягой из дымохода, куда попадает воздух
из вентилятора.
19 Двигатель вентилятора
20 Удлинители для направляющих (8)
21 Один переключатель режимов работы:
автоматический – ручной режим – выключено
одна кнопка для:
увеличения - уменьшения мощности
22 Пускатель двигателя и тепловое реле с кнопкой
перезапуска
23 Площадка для крепления регулятора мощности RWF
40
24 Клеммная колодка
25 Кабельные сальники для электрических подключений,
выполняемых монтажной организацией
26 Глазок пламени
27 Реле минимального давления воздуха
(дифференциального типа)
28 Двигатель насоса
29 Насос
30 Предохранительный клапан
31 Клапаны 1-й и 2-й ступени
32 Штуцер для замера давления воздуха
Горелка может быть остановлена по аварийному сигналу двумя способами:
Аварийная остановка на блоке управления:
Если загорится кнопка (9) (А) на блоке управления, это
означает, что произошла аварийная остановка горелки.
Для разблокировки нажмите кнопку.
Аварийная остановка двигателя
:
Для разблокировки нажмите кнопку на реле тепловой защиты (22) (рисунок А).
Содержание
- Комбинированные горелки дизельное топливо газ 1
- 1 при следующих условиях температура окружающей среды 20 с атмосферное давление 1000 мбар высота над уровнем моря 100 метров 2 давление на штуцере 4 рисунок а стр 5 при нулевом давлении в камере сгорания мощность горелки максимальная 3 звуковое давление было измерено в лаборатории на заводе изготовителе горелка работала на испытательном котле при максимальной мощности 3
- Технические характеристики 3
- Горелка может быть остановлена по аварийному сигналу двумя способами аварийная остановка на блоке управления если загорится кнопка 9 а на блоке управления это означает что произошла аварийная остановка горелки для разблокировки нажмите кнопку аварийная остановка двигателя для разблокировки нажмите кнопку на реле тепловой защиты 22 рисунок а 5
- Описание горелки 5
- Монтаж 8
- Давление газа 16
- Техническое обслуживание 27
