Riello RLS 300/EV MX [16/18] Упаковка

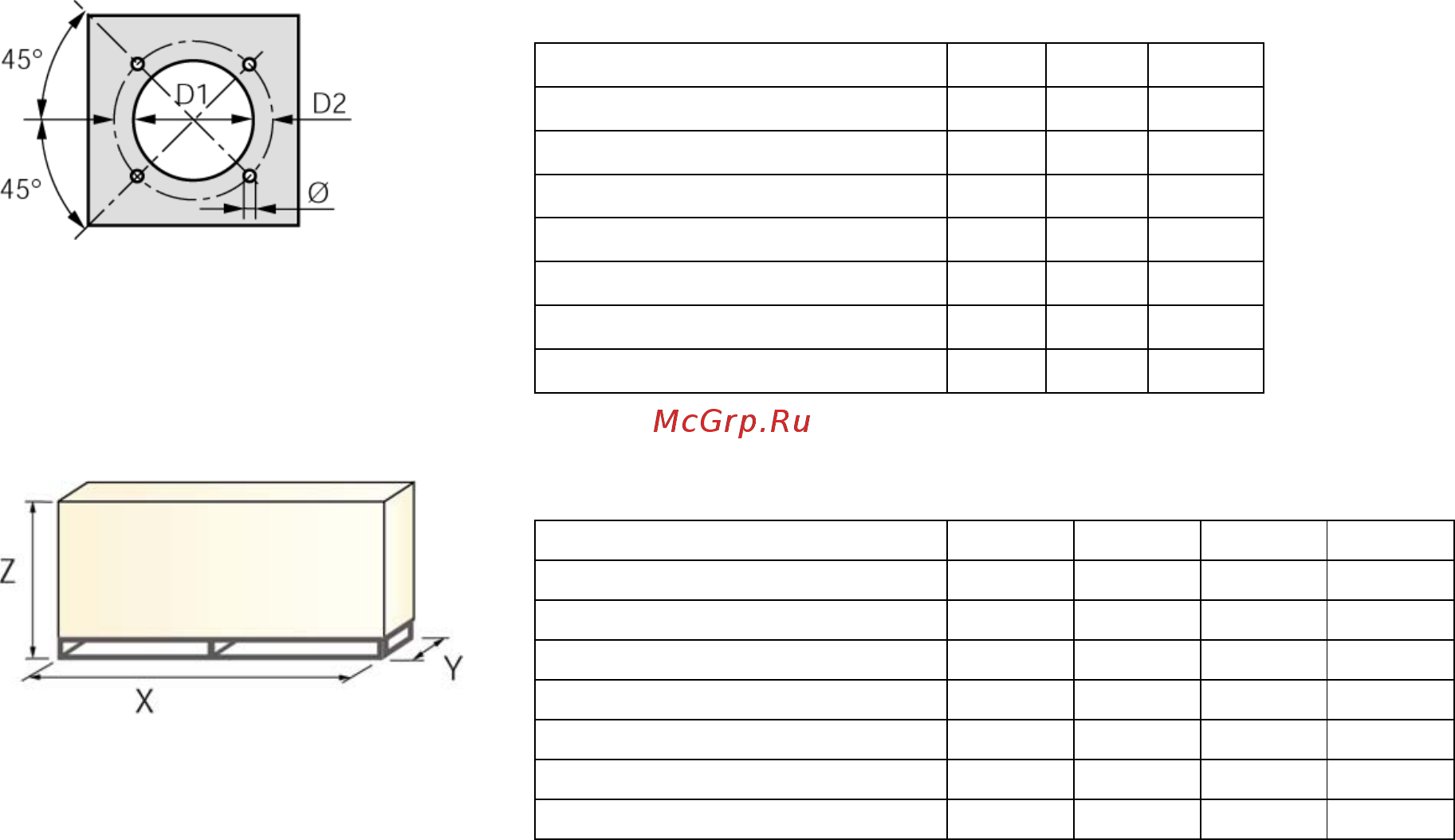

![Riello RLS 300/E MX [16/18] Упаковка](/views2/1661569/page16/bg10.png)
Фланец для установки горелки на котел
Модель
D1 D2 Ø
RLS 300/E-EV MX
350 452 M18
RLS 400/E-EV MX
350 452 M18
RLS 500/E-EV MX
390 452 M18
RLS 650/E-EV MX
440 495 M18
RLS 800/E-EV MX
440 495 M18
RLS 1000/E-EV C13
460 608 M20
RLS 1200/E-EV C13
500 608 M20
Упаковка
Модель
X Y Z кг
RLS 300/E-EV MX
1960 970 1100 280
RLS 400/E-EV MX
1960 970 1100 290
RLS 500/E-EV MX
1960 970 1100 300
RLS 650/E-EV MX
2190 1110 1450 320
RLS 800/E-EV MX
2190 1110 1450 320
RLS 1000/E-EV C13
2400 1400 1595
550
RLS 1200/E-EV C13
2400 1400 1595
600
