Riello RLS 300/EV MX [9/18] Размеры факела горелки
![Riello RLS 300/E MX [9/18] Размеры факела горелки](/views2/1661569/page9/bg9.png)

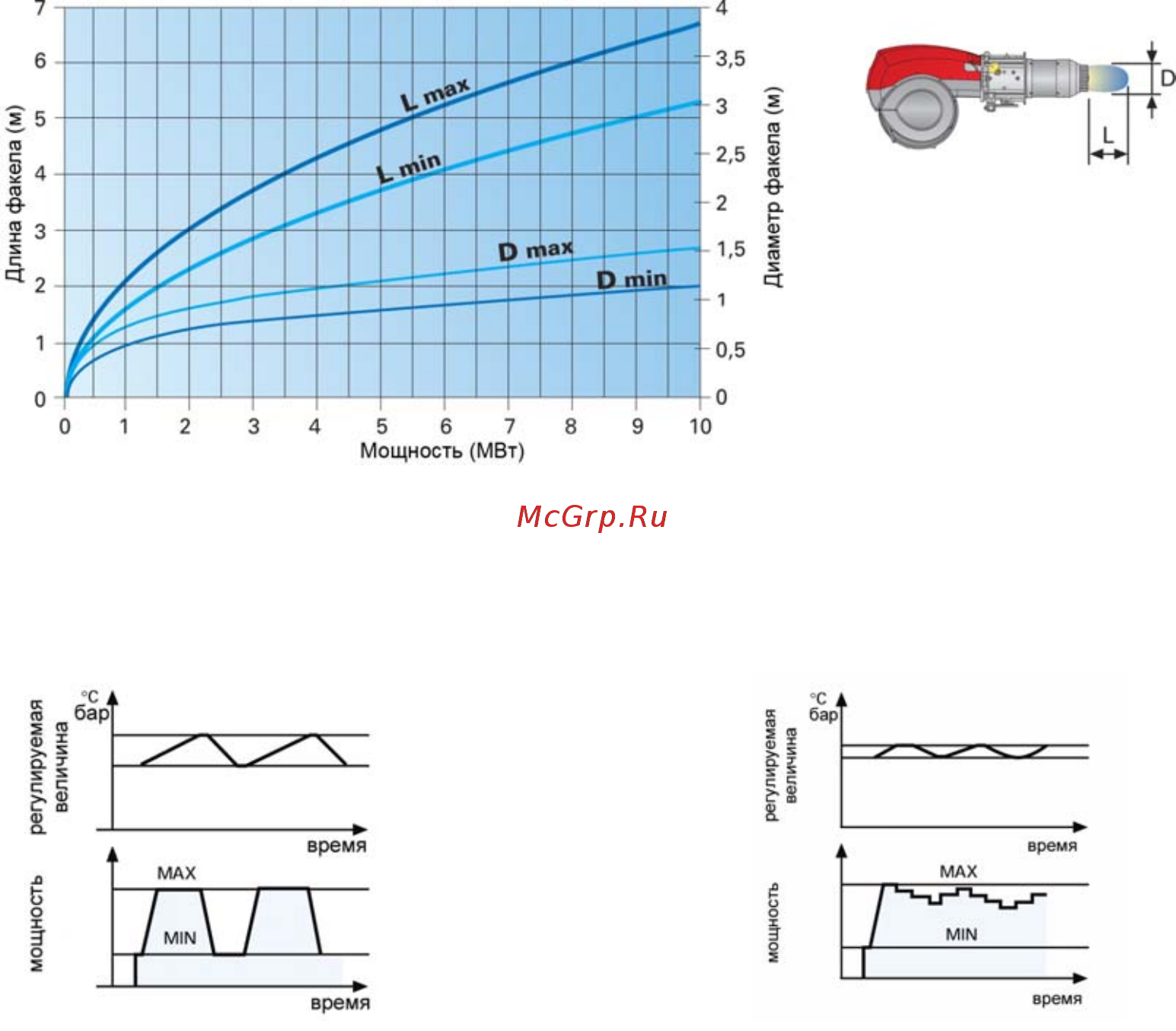

Размеры факела горелки
Режим работы горелок
Горелки серии RLS/EV позволяют осуществлять «двухступенчатое прогрессивное» или
«модуляционное» регулирование мощности.
« Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит с
одной ступени на другую плавно изменяя мощность
между двумя заданными значениями мощности.
При плавном «модуляционном» регулировании горелка
изменяет свою мощность в рамках диапазона
модулирования, поддерживая контролируемый
параметр (давление или температура) на заданном
уровне. Необходимым элементом системы
регулирования является датчик (температуры или
давления) и электронный ПИД – регулятор мощности
(модулятор). В горелках серии RLS300-800/E
модулятор (RWF 40) не входит в комплект поставки и
заказывается отдельно. Датчики температуры или
давления также заказываются отдельно. В горелках
RLS 1000-1200/E и во всех моделях RS/EV модулятор
встроен в контроллер горения. Заказывать нужно
только датчик температуры или давления.
