ТРУБОПРОВОД ДЛЯ ЖИДКОГО ТОПЛИВА
Внимание: перед тем, как запускать горелку, убедитесь, что обратный трубопровод не забит. Если
будет какое-либо препятствие течению топлива, это может вызвать повреждение герметичных
прокладок насоса.
Важно замечание: насос предназначен для работы в двухтрубном контуре. Если у вас
однотрубный контур, необходимо вынуть винт байпаса (А). (смотри рисунок справа).
L, метры
Н,
метры
Фi
8 мм
Фi
10 мм
0,5 10 20
1 20 40
1,5 40 80
2 60 100

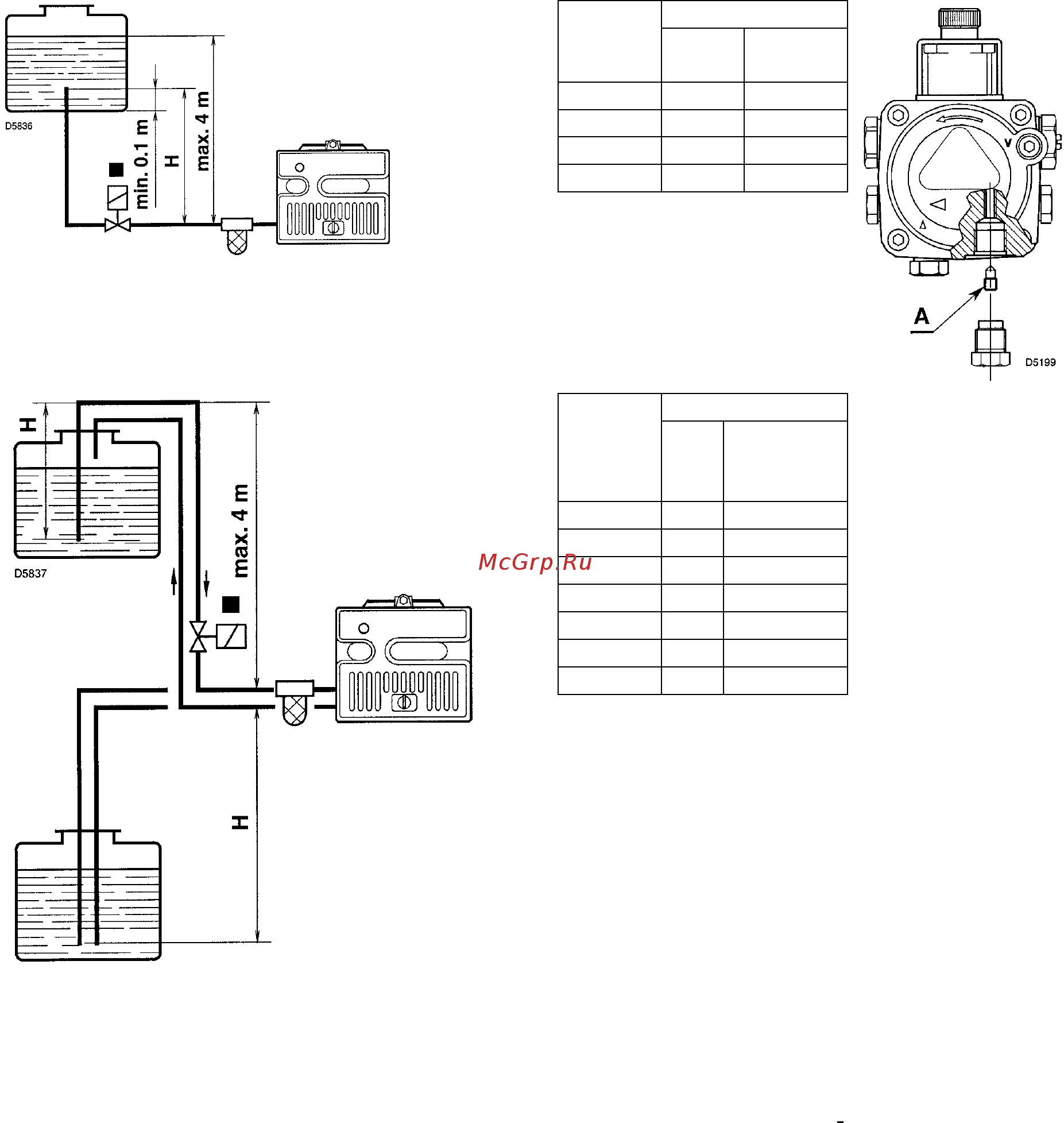

Обозначения на рисунке:
Н = разница уровней;
L = максимальная длина всасывающего
трубопровода.
Фi = внутренний диаметр труб.
L, метры Н,
метры
Фi
8
мм
Фi
10 мм
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
Нельзя превышать максимально допустимое разрежение 0,45 бар (35 см ртутного столба).
При превышении данного предела начнут выходить наружу топочные газы.
Рекомендуется соблюдать идеальную герметичность трубопроводов.
Если емкость с горючим находится ниже горелки, рекомендуется прокладывать обратный
трубопровод на той же высоте, что и всасывающий трубопровод.
В этом случае не
понадобится сливной клапан в нижней части емкости с горючим.
Если обратный трубопровод проложен выше уровня топлива, то обязательно необходимо
установить сливной (нижний) клапан. В этом случае система будет менее надежной, чем в
предыдущем случае, поскольку клапан может оказаться не герметичным.
ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
Запустите горелку и подождите, пока насос не заполнится топливом.
Если произойдет аварийная остановка прежде чем начнет поступать топливо, подождите по
крайней мере 20 секунд и повторите операцию.
Обязательно установите фильтр на трубопроводе подачи топлива.
