Riello 40 D8 TL [7/12] Электрическая схема горелки
![Riello 40 D8 TL [7/12] Электрическая схема горелки](/views2/1661622/page7/bg7.png)

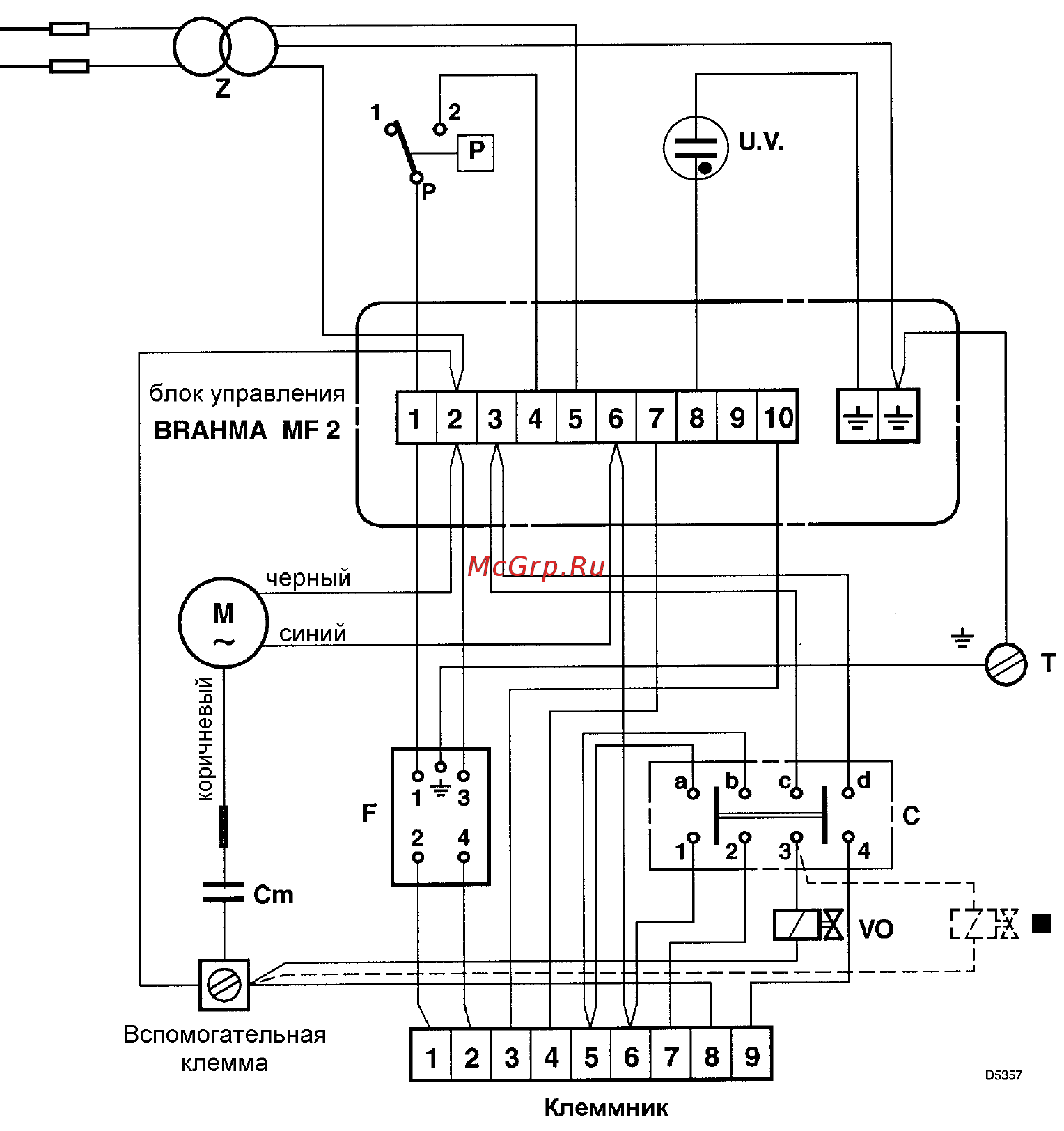

ЭЛЕКТРИЧЕСКАЯ СХЕМА ГОРЕЛКИ
(заводское исполнение)
С
Переключатель (установлен в положение диз. топливо: замкнуты а-1 / с-3)
(установлен в положение газ: замкнуты b-2 / d-4)
Cm
конденсатор двигателя
M
двигатель
P
реле давления воздуха
T
заземление горелки
VO
топливный клапан
Z
Трансформатор розжига
■
Устройство автоматического перекрывания 230В – 0,5 А макс. (смотри страницу 4)
F
Фильтр против радиопомех
U.V.
Фотоэлемент на ультрафиолетовых лучах (при замене следите за тем, чтобы не
перепутать полярность)
6
