ColorSpot 170 AT © ROBE Show Lighting s.r.o. 4
• Минимальная дистанция между линзой прибора и освещаемой поверхностью – не менее 0,8
метра.
• Во время монтажа, демонтажа и сервисного обслуживания прибора на высоте обеспечьте
безопасное пространство под прибором.
• При монтаже прибора над уровнем пола всегда используйте соответствующую страховку.
• Включайте прибор только убедившись в том, что все крышки прибора закрыты
и болты
надежно затянуты.
• Запрещается зажигать лампу в приборе, если линза или какая-либо часть корпуса снята.
Прямое излучение газоразрядной лампы может вызвать УФ ожоги, лампа может
взорваться.
• Температура окружающего воздуха ни при каких условиях не должна превышать 45°С.
• В случае появления на линзе прибора трещин или
царапин любого вида линза должна быть
заменена незамедлительно!
• Начинайте эксплуатацию прибора только после подробного изучения и полного понимания
его функций. Не допускайте к эксплуатации случайных людей. Помните, что
непрофессиональное обращение с прибором может принести значительные убытки и
другой ущерб.
• Используйте только оригинальную упаковку прибора для его перевозки.
• Помните
, что любые изменения конструкции прибора запрещены в целях безопасности.
• Никогда не удаляйте заводской номер (штрих-код) с корпуса прибора, т.к. это может
привести к потере гарантии.
• Используйте прибор только в целях и способом, описанным в данном Руководстве.
Игнорирование данного требования приведет к потере гарантии на прибор и
может
обернуться гораздо более серьезными последствиями в плане электро- и другой
безопасности.

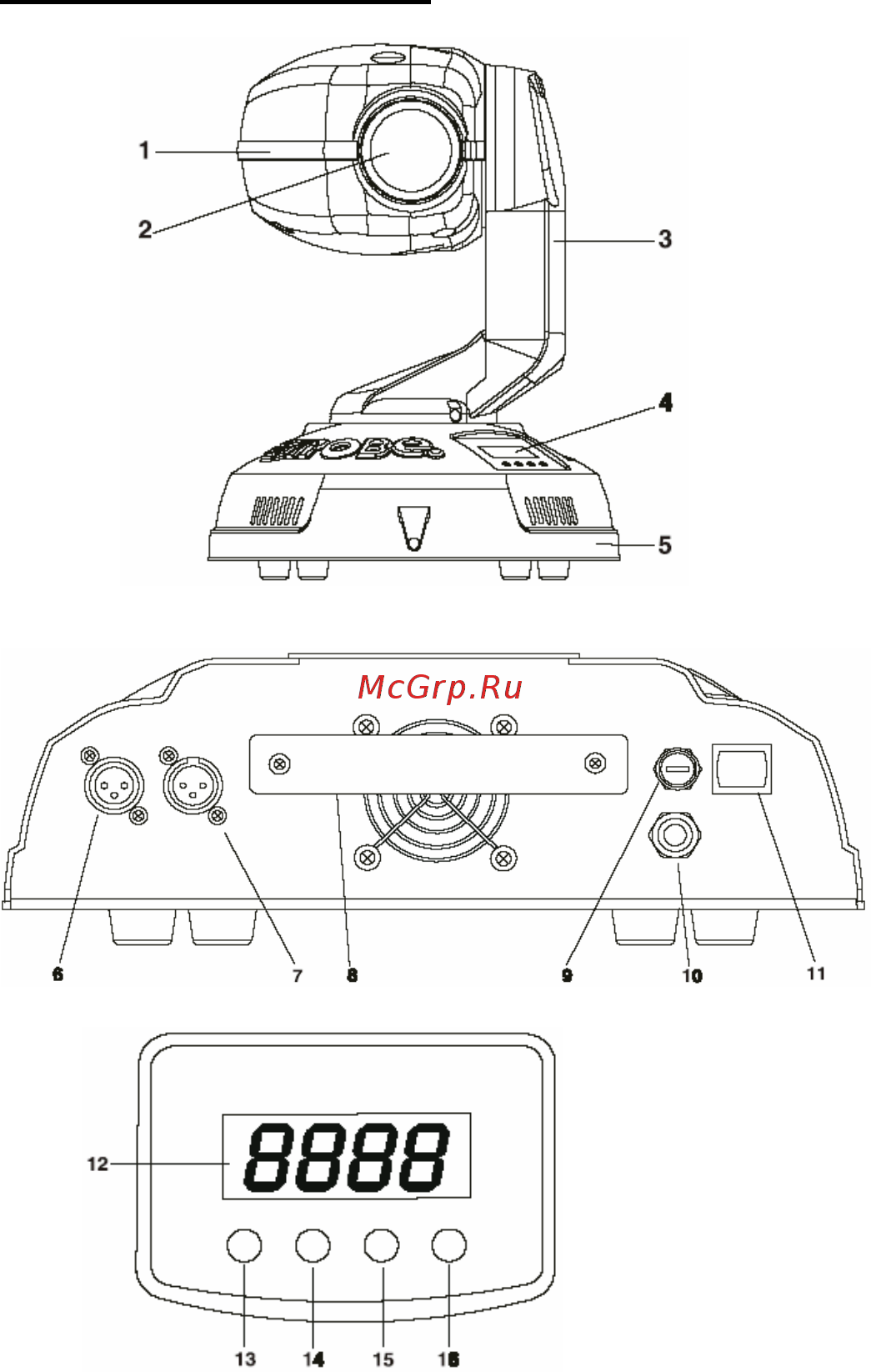

3. Описание прибора.
1. Подвижная часть (голова).
2. Линза объектива.
3. Поворотная лира.
4. Контрольная панель с дисплеем.
5. Основание.
6. Выход сигнала DMX.
7. Вход сигнала DMX.
8. Ручка для переноски
9. Предохранитель.
10. Кабель питания.
11. Выключатель питания.
12. Дисплей.
13. Выбор режима [MODE].
14. Ввод [ENTER].
15 – 16. Кнопки выбора [UP] и [DOWN].
